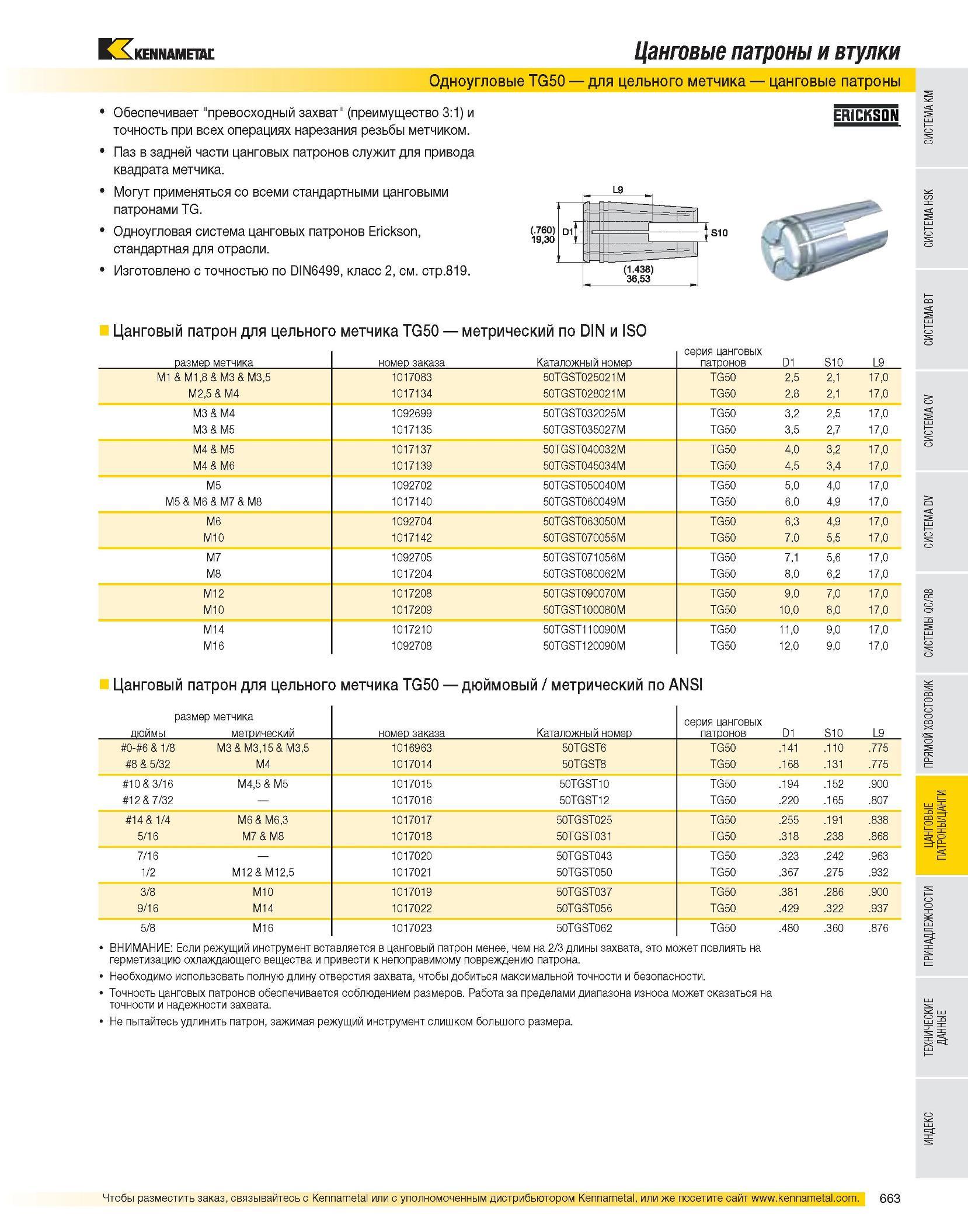

Цанговые патроны и втулки Одноугловые TG50 для цельного метчика цанговые патроны Обеспечивает "превосходный захват" (преимущество 3:1) и точность при всех операциях нарезания резьбы метчиком. Паз в задней части цанговых патронов служит для привода квадрата метчика. Могут применяться со всеми стандартными цанговыми патронами TG. Одноугловая система цанговых патронов Erickson, стандартная для отрасли. Изготовлено с точностью по DIN6499, класс 2, см. стр.819. Цанговый патрон для цельного метчика TG50 метрический по DIN и ISO размер метчика номер заказа Каталожный номер серия цанговых патронов D1 S10 L9 M1 & M1,8 & M3 & M3,5 1017083 50TGST025021M TG50 2,5 2,1 17,0 M2,5 & M4 1017134 50TGST028021M TG50 2,8 2,1 17,0 M3 & M4 1092699 50TGST032025M TG50 3,2 2,5 17,0 M3 & M5 1017135 50TGST035027M TG50 3,5 2,7 17,0 M4 & M5 1017137 50TGST040032M TG50 4,0 3,2 17,0 M4 & M6 1017139 50TGST045034M TG50 4,5 3,4 17,0 M5 1092702 50TGST050040M TG50 5,0 4,0 17,0 M5 & M6 & M7 & M8 1017140 50TGST060049M TG50 6,0 4,9 17,0 M6 1092704 50TGST063050M TG50 6,3 4,9 17,0 M10 1017142 50TGST070055M TG50 7,0 5,5 17,0 M7 1092705 50TGST071056M TG50 7,1 5,6 17,0 M8 1017204 50TGST080062M TG50 8,0 6,2 17,0 M12 1017208 50TGST090070M TG50 9,0 7,0 17,0 M10 1017209 50TGST100080M TG50 10,0 8,0 17,0 M14 1017210 50TGST110090M TG50 11,0 9,0 17,0 M16 1092708 50TGST120090M TG50 12,0 9,0 17,0 Цанговый патрон для цельного метчика TG50 дюймовый / метрический по ANSI размер метчика дюймы метрический номер заказа Каталожный номер серия цанговых патронов D1 S10 L9 #0-#6 & 1/8 M3 & M3,15 & M3,5 1016963 50TGST6 TG50 .141 .110 .775 #8 & 5/32 M4 1017014 50TGST8 TG50 .168 .131 .775 #10 & 3/16 M4,5 & M5 1017015 50TGST10 TG50 .194 .152 .900 #12 & 7/32 - 1017016 50TGST12 TG50 .220 .165 .807 #14 & 1/4 M6 & M6,3 1017017 50TGST025 TG50 .255 .191 .838 5/16 M7 & M8 1017018 50TGST031 TG50 .318 .238 .868 7/16 - 1017020 50TGST043 TG50 .323 .242 .963 1/2 M12 & M12,5 1017021 50TGST050 TG50 .367 .275 .932 3/8 M10 1017019 50TGST037 TG50 .381 .286 .900 9/16 M14 1017022 50TGST056 TG50 .429 .322 .937 5/8 M16 1017023 50TGST062 TG50 .480 .360 .876 ВНИМАНИЕ: Если режущий инструмент вставляется в цанговый патрон менее, чем на 2/3 длины захвата, это может повлиять на герметизацию охлаждающего вещества и привести к непоправимому повреждению патрона. Необходимо использовать полную длину отверстия захвата, чтобы добиться максимальной точности и безопасности. Точность цанговых патронов обеспечивается соблюдением размеров. Работа за пределами диапазона износа может сказаться на точности и надежности захвата. Не пытайтесь удлинить патрон, зажимая режущий инструмент слишком большого размера.
