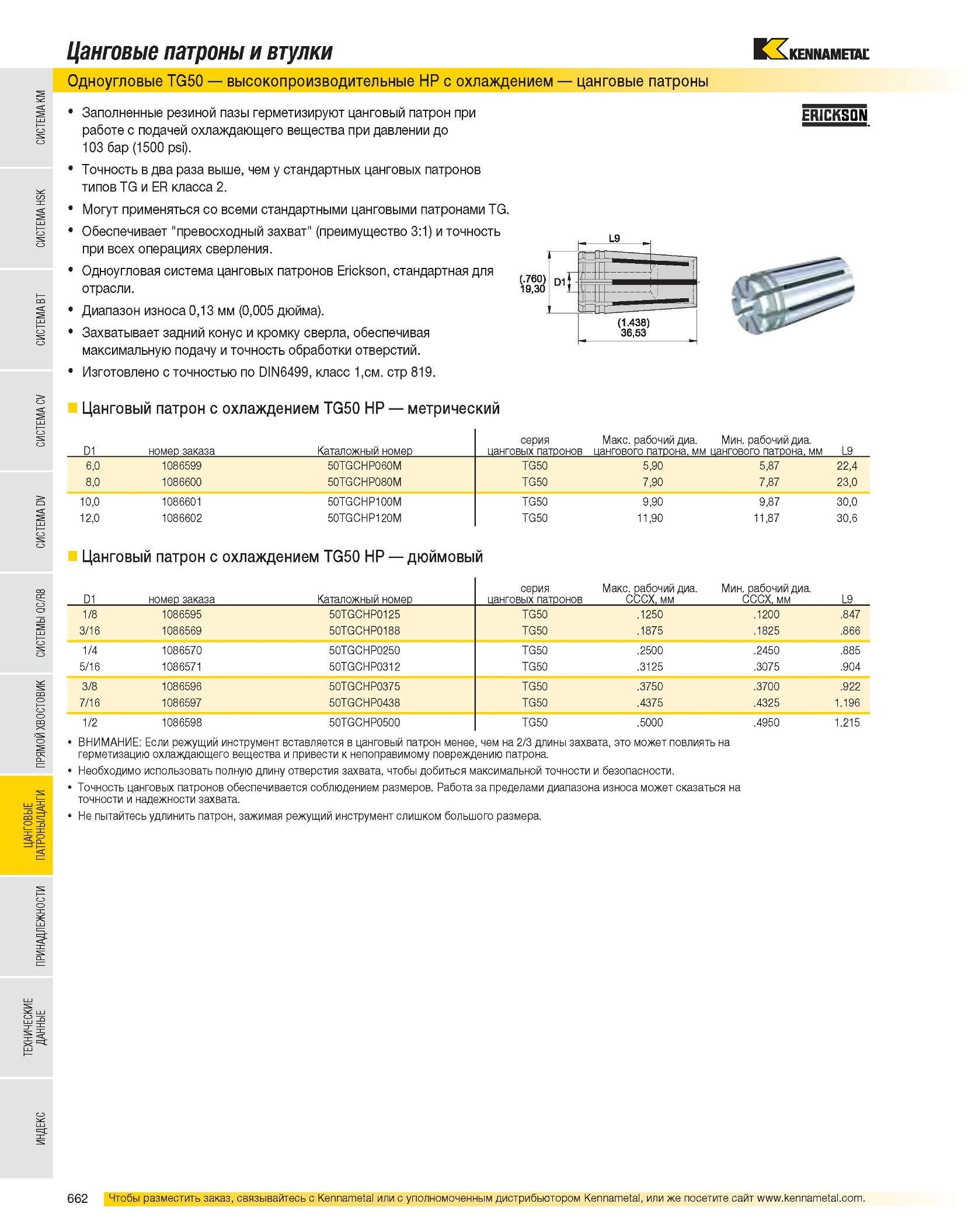

Цанговые патроны и втулки Одноугловые TG50 высокопроизводительные HP с охлаждением цанговые патроны Заполненные резиной пазы герметизируют цанговый патрон при работе с подачей охлаждающего вещества при давлении до 103 бар (1500 psi). Точность в два раза выше, чем у стандартных цанговых патронов типов TG и ER класса 2. Могут применяться со всеми стандартными цанговыми патронами TG. Обеспечивает "превосходный захват" (преимущество 3:1) и точность при всех операциях сверления. Одноугловая система цанговых патронов Erickson, стандартная для отрасли. Диапазон износа 0,13 мм (0,005 дюйма). Захватывает задний конус и кромку сверла, обеспечивая максимальную подачу и точность обработки отверстий. Изготовлено с точностью по DIN6499, класс 1,см. стр 819. ERICKSON Цанговый патрон с охлаждением TG50 HP метрический D1 номер заказа Каталожный номер серия цанговых патронов Макс. рабочий диа. цангового патрона, мм Мин. рабочий диа. цангового патрона, мм L9 6,0 1086599 50TGCHP060M TG50 5,90 5,87 22,4 8,0 1086600 50TGCHP080M TG50 7,90 7,87 23,0 10,0 1086601 50TGCHP100M TG50 9,90 9,87 30,0 12,0 1086602 50TGCHP120M TG50 11,90 11,87 30,6 Цанговый патрон с охлаждением TG50 HP дюймовый D1 номер заказа Каталожный номер серия цанговых патронов Макс. рабочий диа. CCCX, мм Мин. рабочий диа. CCCX, мм L9 1/8 1086595 50TGCHP0125 TG50 .1250 .1200 .847 3/16 1086569 50TGCHP0188 TG50 .1875 .1825 .866 1/4 1086570 50TGCHP0250 TG50 .2500 .2450 .885 5/16 1086571 50TGCHP0312 TG50 .3125 .3075 .904 3/8 1086596 50TGCHP0375 TG50 .3750 .3700 .922 7/16 1086597 50TGCHP0438 TG50 .4375 .4325 1.196 1/2 1086598 50TGCHP0500 TG50 .5000 .4950 1.215 ВНИМАНИЕ: Если режущий инструмент вставляется в цанговый патрон менее, чем на 2/3 длины захвата, это может повлиять на герметизацию охлаждающего вещества и привести к непоправимому повреждению патрона. Необходимо использовать полную длину отверстия захвата, чтобы добиться максимальной точности и безопасности. Точность цанговых патронов обеспечивается соблюдением размеров. Работа за пределами диапазона износа может сказаться на точности и надежности захвата. Не пытайтесь удлинить патрон, зажимая режущий инструмент слишком большого размера.
