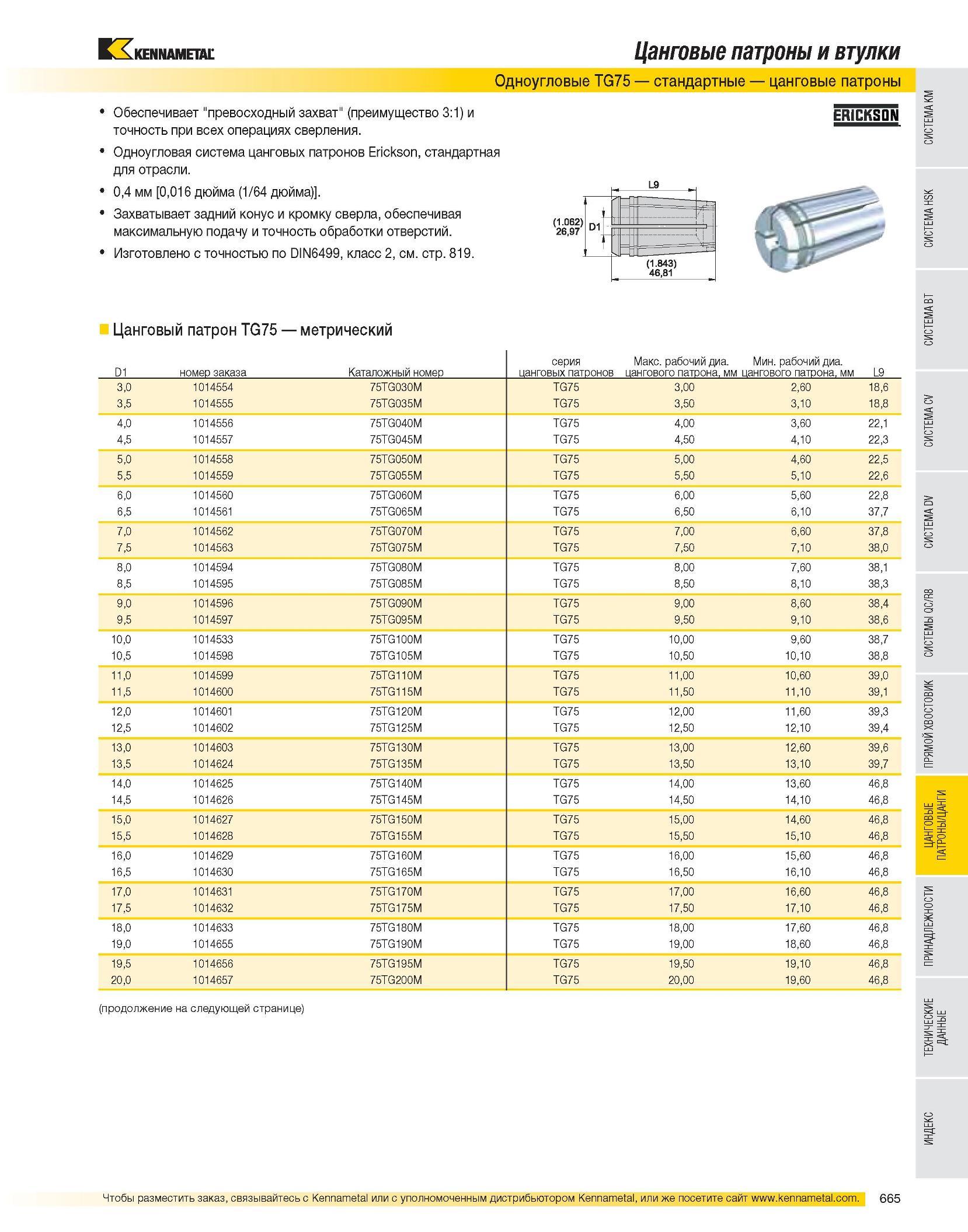

Цанговые патроны и втулки Одноугловые TG75 стандартные цанговые патроны Обеспечивает "превосходный захват" (преимущество 3:1) и точность при всех операциях сверления. Одноугловая система цанговых патронов Erickson, стандартная для отрасли. 0,4 мм [0,016 дюйма (1/64 дюйма)]. Захватывает задний конус и кромку сверла, обеспечивая максимальную подачу и точность обработки отверстий. Изготовлено с точностью по DIN6499, класс 2, см. стр. 819. ERICKSON Цанговый патрон TG75 метрический D1 номер заказа Каталожный номер серия цанговых патронов Макс. рабочий диа. цангового патрона, мм Мин. рабочий диа. цангового патрона, мм L9 3,0 1014554 75TG030M TG75 3,00 2,60 18,6 3,5 1014555 75TG035M TG75 3,50 3,10 18,8 4,0 1014556 75TG040M TG75 4,00 3,60 22,1 4,5 1014557 75TG045M TG75 4,50 4,10 22,3 5,0 1014558 75TG050M TG75 5,00 4,60 22,5 5,5 1014559 75TG055M TG75 5,50 5,10 22,6 6,0 1014560 75TG060M TG75 6,00 5,60 22,8 6,5 1014561 75TG065M TG75 6,50 6,10 37,7 7,0 1014562 75TG070M TG75 7,00 6,60 37,8 7,5 1014563 75TG075M TG75 7,50 7,10 38,0 8,0 1014594 75TG080M TG75 8,00 7,60 38,1 8,5 1014595 75TG085M TG75 8,50 8,10 38,3 9,0 1014596 75TG090M TG75 9,00 8,60 38,4 9,5 1014597 75TG095M TG75 9,50 9,10 38,6 10,0 1014533 75TG100M TG75 10,00 9,60 38,7 10,5 1014598 75TG105M TG75 10,50 10,10 38,8 11,0 1014599 75TG110M TG75 11,00 10,60 39,0 11,5 1014600 75TG115M TG75 11,50 11,10 39,1 12,0 1014601 75TG120M TG75 12,00 11,60 39,3 12,5 1014602 75TG125M TG75 12,50 12,10 39,4 13,0 1014603 75TG130M TG75 13,00 12,60 39,6 13,5 1014624 75TG135M TG75 13,50 13,10 39,7 14,0 1014625 75TG140M TG75 14,00 13,60 46,8 14,5 1014626 75TG145M TG75 14,50 14,10 46,8 15,0 1014627 75TG150M TG75 15,00 14,60 46,8 15,5 1014628 75TG155M TG75 15,50 15,10 46,8 16,0 1014629 75TG160M TG75 16,00 15,60 46,8 16,5 1014630 75TG165M TG75 16,50 16,10 46,8 17,0 1014631 75TG170M TG75 17,00 16,60 46,8 17,5 1014632 75TG175M TG75 17,50 17,10 46,8 18,0 1014633 75TG180M TG75 18,00 17,60 46,8 19,0 1014655 75TG190M TG75 19,00 18,60 46,8 19,5 1014656 75TG195M TG75 19,50 19,10 46,8 20,0 1014657 75TG200M TG75 20,00 19,60 46,8 (продолжение на следующей странице)
