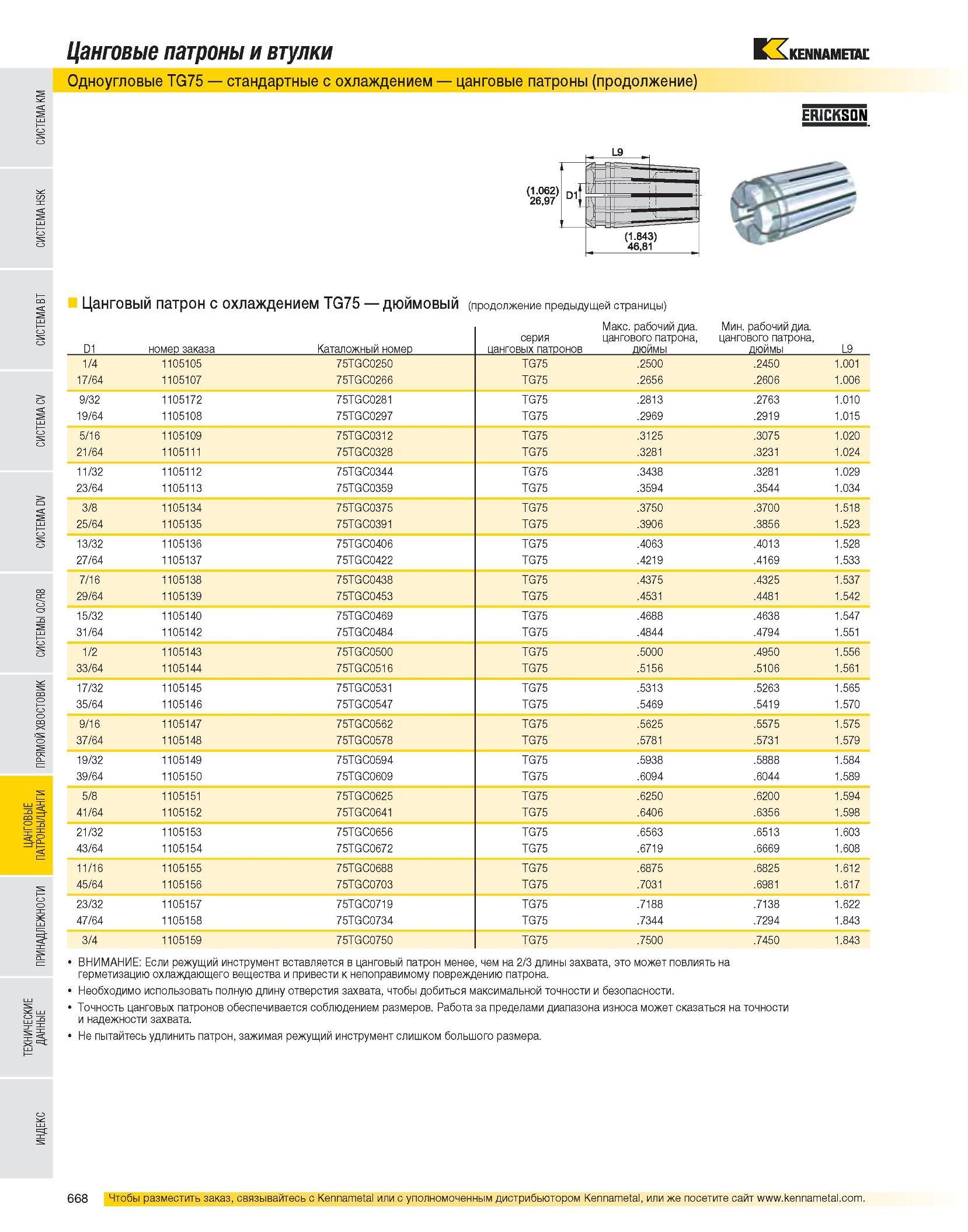

Цанговые патроны и втулки Одноугловые TG75 стандартные с охлаждением цанговые патроны (продолжение) ERICKSON Цанговый патрон с охлаждением TG75 дюймовый (продолжение предыдущей страницы) D1 номер заказа Каталожный номер серия цанговых патронов Макс. рабочий диа. цангового патрона, дюймы Мин. рабочий диа. цангового патрона, дюймы L9 1/4 1105105 75TGC0250 TG75 .2500 .2450 1.001 17/64 1105107 75TGC0266 TG75 .2656 .2606 1.006 9/32 1105172 75TGC0281 TG75 .2813 .2763 1.010 19/64 1105108 75TGC0297 TG75 .2969 .2919 1.015 5/16 1105109 75TGC0312 TG75 .3125 .3075 1.020 21/64 1105111 75TGC0328 TG75 .3281 .3231 1.024 11/32 1105112 75TGC0344 TG75 .3438 .3281 1.029 23/64 1105113 75TGC0359 TG75 .3594 .3544 1.034 3/8 1105134 75TGC0375 TG75 .3750 .3700 1.518 25/64 1105135 75TGC0391 TG75 .3906 .3856 1.523 13/32 1105136 75TGC0406 TG75 .4063 .4013 1.528 27/64 1105137 75TGC0422 TG75 .4219 .4169 1.533 7/16 1105138 75TGC0438 TG75 .4375 .4325 1.537 29/64 1105139 75TGC0453 TG75 .4531 .4481 1.542 15/32 1105140 75TGC0469 TG75 .4688 .4638 1.547 31/64 1105142 75TGC0484 TG75 .4844 .4794 1.551 1/2 1105143 75TGC0500 TG75 .5000 .4950 1.556 33/64 1105144 75TGC0516 TG75 .5156 .5106 1.561 17/32 1105145 75TGC0531 TG75 .5313 .5263 1.565 35/64 1105146 75TGC0547 TG75 .5469 .5419 1.570 9/16 1105147 75TGC0562 TG75 .5625 .5575 1.575 37/64 1105148 75TGC0578 TG75 .5781 .5731 1.579 19/32 1105149 75TGC0594 TG75 .5938 .5888 1.584 39/64 1105150 75TGC0609 TG75 .6094 .6044 1.589 5/8 1105151 75TGC0625 TG75 .6250 .6200 1.594 41/64 1105152 75TGC0641 TG75 .6406 .6356 1.598 21/32 1105153 75TGC0656 TG75 .6563 .6513 1.603 43/64 1105154 75TGC0672 TG75 .6719 .6669 1.608 11/16 1105155 75TGC0688 TG75 .6875 .6825 1.612 45/64 1105156 75TGC0703 TG75 .7031 .6981 1.617 23/32 1105157 75TGC0719 TG75 .7188 .7138 1.622 47/64 1105158 75TGC0734 TG75 .7344 .7294 1.843 3/4 1105159 75TGC0750 TG75 .7500 .7450 1.843 ВНИМАНИЕ: Если режущий инструмент вставляется в цанговый патрон менее, чем на 2/3 длины захвата, это может повлиять на герметизацию охлаждающего вещества и привести к непоправимому повреждению патрона. Необходимо использовать полную длину отверстия захвата, чтобы добиться максимальной точности и безопасности. Точность цанговых патронов обеспечивается соблюдением размеров. Работа за пределами диапазона износа может сказаться на точности и надежности захвата. Не пытайтесь удлинить патрон, зажимая режущий инструмент слишком большого размера.
