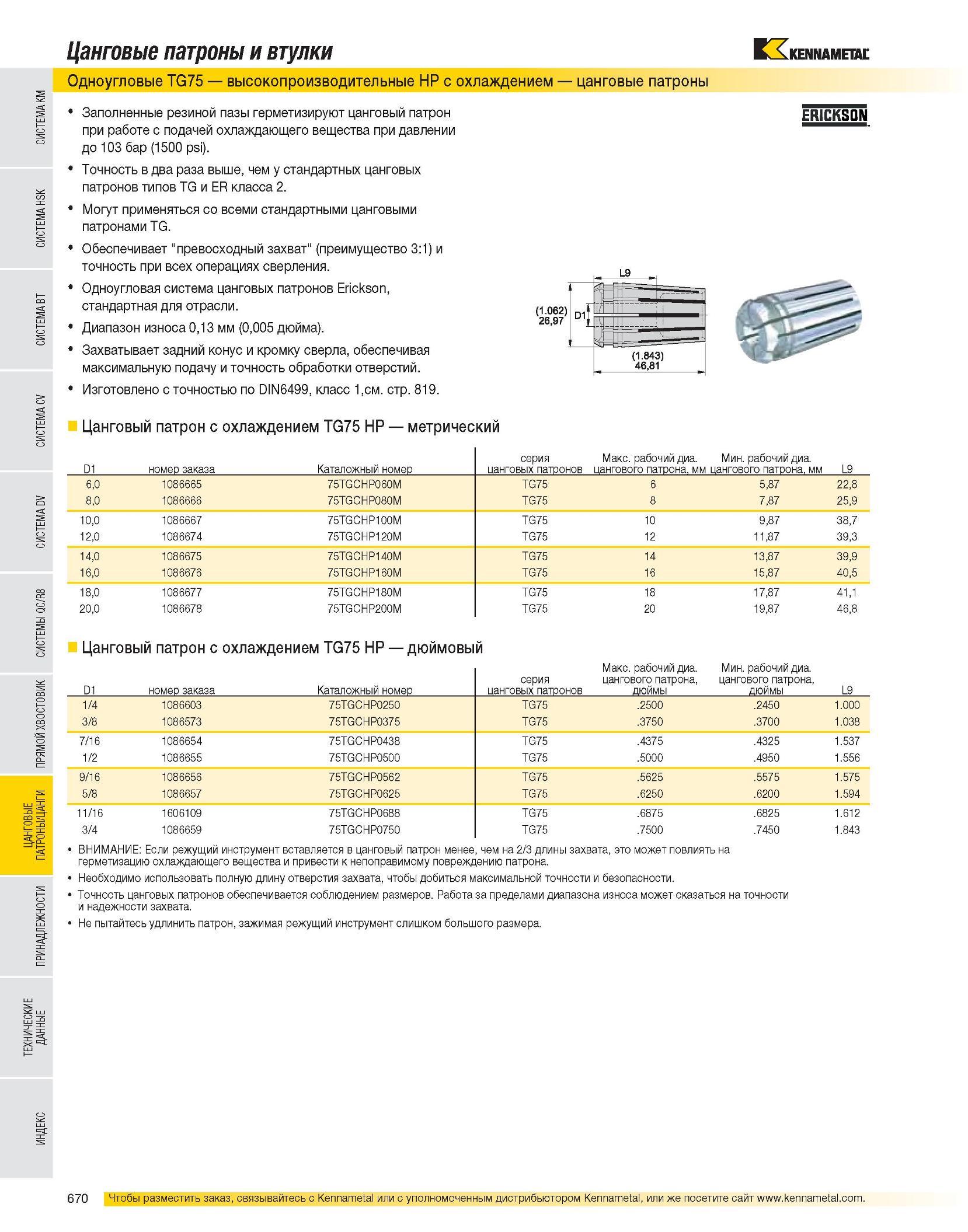

Цанговые патроны и втулки Одноугловые TG75 высокопроизводительные HP с охлаждением цанговые патроны Заполненные резиной пазы герметизируют цанговый патрон при работе с подачей охлаждающего вещества при давлении до 103 бар (1500 psi). Точность в два раза выше, чем у стандартных цанговых патронов типов TG и ER класса 2. Могут применяться со всеми стандартными цанговыми патронами TG. Обеспечивает "превосходный захват" (преимущество 3:1) и точность при всех операциях сверления. Одноугловая система цанговых патронов Erickson, стандартная для отрасли. Диапазон износа 0,13 мм (0,005 дюйма). Захватывает задний конус и кромку сверла, обеспечивая максимальную подачу и точность обработки отверстий. Изготовлено с точностью по DIN6499, класс 1,см. стр. 819. Цанговый патрон с охлаждением TG75 HP метрический D1 номер заказа Каталожный номер серия цанговых патронов Макс. рабочий диа. Мин. рабочий диа. цангового патрона, мм цангового патрона, мм L9 6,0 1086665 75TGCHP060M TG75 6 5,87 22,8 8,0 1086666 75TGCHP080M TG75 8 7,87 25,9 10,0 1086667 75TGCHP100M TG75 10 9,87 38,7 12,0 1086674 75TGCHP120M TG75 12 11,87 39,3 14,0 1086675 75TGCHP140M TG75 14 13,87 39,9 16,0 1086676 75TGCHP160M TG75 16 15,87 40,5 18,0 1086677 75TGCHP180M TG75 18 17,87 41,1 20,0 1086678 75TGCHP200M TG75 20 19,87 46,8 Цанговый патрон с охлаждением TG75 HP дюймовый D1 номер заказа Каталожный номер серия цанговых патронов Макс. рабочий диа. цангового патрона, дюймы Мин. рабочий диа. цангового патрона, дюймы L9 1/4 1086603 75TGCHP0250 TG75 .2500 .2450 1.000 3/8 1086573 75TGCHP0375 TG75 .3750 .3700 1.038 7/16 1086654 75TGCHP0438 TG75 .4375 .4325 1.537 1/2 1086655 75TGCHP0500 TG75 .5000 .4950 1.556 9/16 1086656 75TGCHP0562 TG75 .5625 .5575 1.575 5/8 1086657 75TGCHP0625 TG75 .6250 .6200 1.594 11/16 1606109 75TGCHP0688 TG75 .6875 .6825 1.612 3/4 1086659 75TGCHP0750 TG75 .7500 .7450 1.843 ВНИМАНИЕ: Если режущий инструмент вставляется в цанговый патрон менее, чем на 2/3 длины захвата, это может повлиять на герметизацию охлаждающего вещества и привести к непоправимому повреждению патрона. Необходимо использовать полную длину отверстия захвата, чтобы добиться максимальной точности и безопасности. Точность цанговых патронов обеспечивается соблюдением размеров. Работа за пределами диапазона износа может сказаться на точности и надежности захвата. Не пытайтесь удлинить патрон, зажимая режущий инструмент слишком большого размера.
