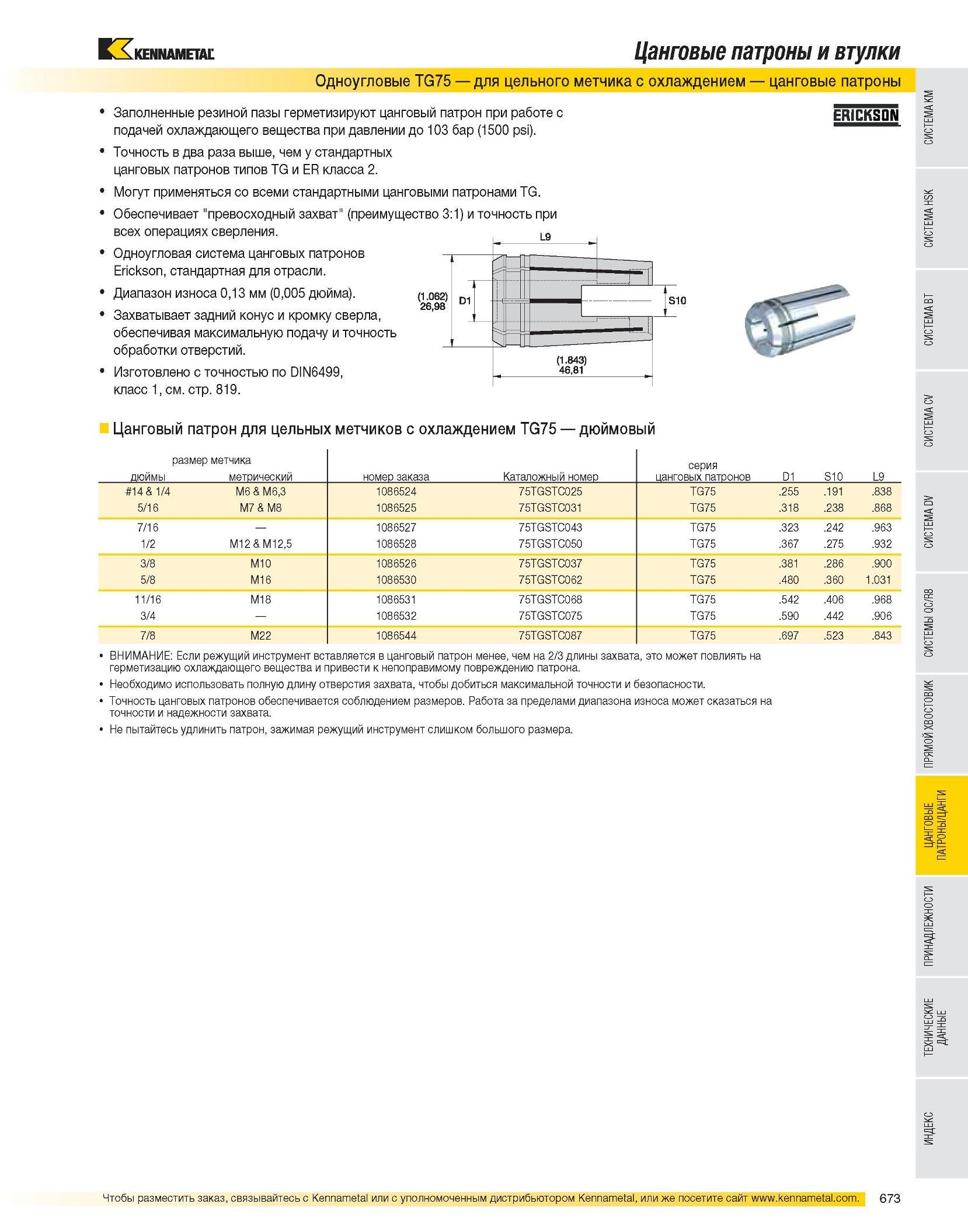

Цанговые патроны и втулки Одноугловые TG75 для цельного метчика с охлаждением цанговые патроны Заполненные резиной пазы герметизируют цанговый патрон при работе с подачей охлаждающего вещества при давлении до 103 бар (1500 psi). Точность в два раза выше, чем у стандартных цанговых патронов типов TG и ER класса 2. Могут применяться со всеми стандартными цанговыми патронами TG. Обеспечивает "превосходный захват" (преимущество 3:1) и точность при всех операциях сверления. Одноугловая система цанговых патронов Erickson, стандартная для отрасли. Диапазон износа 0,13 мм (0,005 дюйма). Захватывает задний конус и кромку сверла, обеспечивая максимальную подачу и точность обработки отверстий. Изготовлено с точностью по DIN6499, класс 1, см. стр. 819. ERICKSON Цанговый патрон для цельных метчиков с охлаждением TG75 дюймовый размер метчика дюймы метрический номер заказа Каталожный номер серия цанговых патронов D1 S10 L9 #14 & 1/4 M6 & M6,3 1086524 75TGSTC025 TG75 .255 .191 .838 5/16 M7 & M8 1086525 75TGSTC031 TG75 .318 .238 .868 7/16 1086527 75TGSTC043 TG75 .323 .242 .963 1/2 M12 & M12,5 1086528 75TGSTC050 TG75 .367 .275 .932 3/8 M10 1086526 75TGSTC037 TG75 .381 .286 .900 5/8 M16 1086530 75TGSTC062 TG75 .480 .360 1.031 11/16 M18 1086531 75TGSTC068 TG75 .542 .406 .968 3/4 1086532 75TGSTC075 TG75 .590 .442 .906 7/8 M22 1086544 75TGSTC087 TG75 .697 .523 .843 ВНИМАНИЕ: Если режущий инструмент вставляется в цанговый патрон менее, чем на 2/3 длины захвата, это может повлиять на герметизацию охлаждающего вещества и привести к непоправимому повреждению патрона. Необходимо использовать полную длину отверстия захвата, чтобы добиться максимальной точности и безопасности. Точность цанговых патронов обеспечивается соблюдением размеров. Работа за пределами диапазона износа может сказаться на точности и надежности захвата. Не пытайтесь удлинить патрон, зажимая режущий инструмент слишком большого размера.
