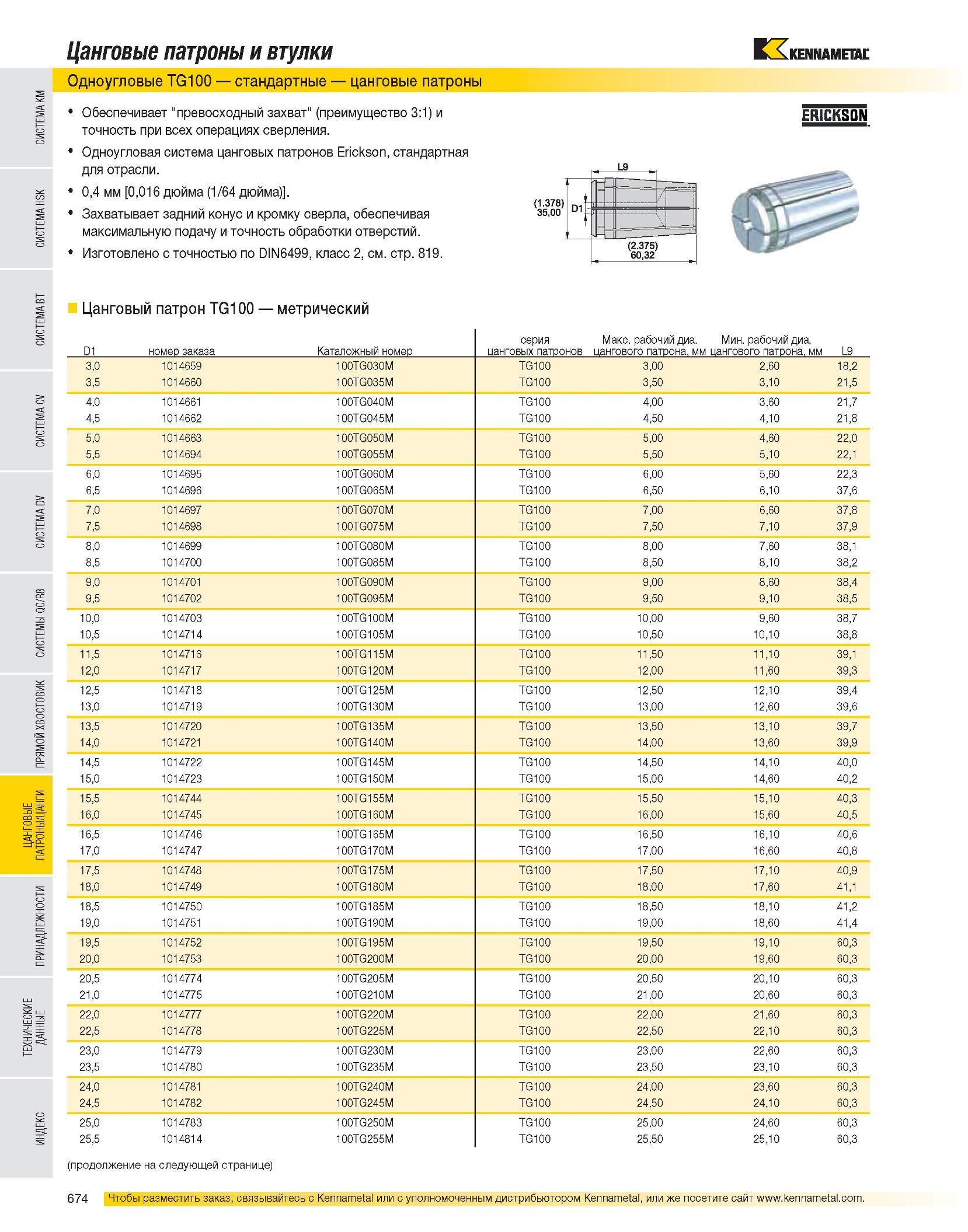

Цанговые патроны и втулки Одноугловые TG100 стандартные цанговые патроны Обеспечивает "превосходный захват" (преимущество 3:1) и точность при всех операциях сверления. Одноугловая система цанговых патронов Erickson, стандартная для отрасли. 0,4 мм [0,016 дюйма (1/64 дюйма)]. Захватывает задний конус и кромку сверла, обеспечивая максимальную подачу и точность обработки отверстий. Изготовлено с точностью по DIN6499, класс 2, см. стр. 819. ERICKSON Цанговый патрон TG100 метрический D1 номер заказа Каталожный номер серия цанговых патронов Макс. рабочий диа. цангового патрона, мм Мин. рабочий диа. цангового патрона, мм L9 3,0 1014659 100TG030M TG100 3,00 2,60 18,2 3,5 1014660 100TG035M TG100 3,50 3,10 21,5 4,0 1014661 100TG040M TG100 4,00 3,60 21,7 4,5 1014662 100TG045M TG100 4,50 4,10 21,8 5,0 1014663 100TG050M TG100 5,00 4,60 22,0 5,5 1014694 100TG055M TG100 5,50 5,10 22,1 6,0 1014695 100TG060M TG100 6,00 5,60 22,3 6,5 1014696 100TG065M TG100 6,50 6,10 37,6 7,0 1014697 100TG070M TG100 7,00 6,60 37,8 7,5 1014698 100TG075M TG100 7,50 7,10 37,9 8,0 1014699 100TG080M TG100 8,00 7,60 38,1 8,5 1014700 100TG085M TG100 8,50 8,10 38,2 9,0 1014701 100TG090M TG100 9,00 8,60 38,4 9,5 1014702 100TG095M TG100 9,50 9,10 38,5 10,0 1014703 100TG100M TG100 10,00 9,60 38,7 10,5 1014714 100TG105M TG100 10,50 10,10 38,8 11,5 1014716 100TG115M TG100 11,50 11,10 39,1 12,0 1014717 100TG120M TG100 12,00 11,60 39,3 12,5 1014718 100TG125M TG100 12,50 12,10 39,4 13,0 1014719 100TG130M TG100 13,00 12,60 39,6 13,5 1014720 100TG135M TG100 13,50 13,10 39,7 14,0 1014721 100TG140M TG100 14,00 13,60 39,9 14,5 1014722 100TG145M TG100 14,50 14,10 40,0 15,0 1014723 100TG150M TG100 15,00 14,60 40,2 15,5 1014744 100TG155M TG100 15,50 15,10 40,3 16,0 1014745 100TG160M TG100 16,00 15,60 40,5 16,5 1014746 100TG165M TG100 16,50 16,10 40,6 17,0 1014747 100TG170M TG100 17,00 16,60 40,8 17,5 1014748 100TG175M TG100 17,50 17,10 40,9 18,0 1014749 100TG180M TG100 18,00 17,60 41,1 18,5 1014750 100TG185M TG100 18,50 18,10 41,2 19,0 1014751 100TG190M TG100 19,00 18,60 41,4 19,5 1014752 100TG195M TG100 19,50 19,10 60,3 20,0 1014753 100TG200M TG100 20,00 19,60 60,3 20,5 1014774 100TG205M TG100 20,50 20,10 60,3 21,0 1014775 100TG210M TG100 21,00 20,60 60,3 22,0 1014777 100TG220M TG100 22,00 21,60 60,3 22,5 1014778 100TG225M TG100 22,50 22,10 60,3 23,0 1014779 100TG230M TG100 23,00 22,60 60,3 23,5 1014780 100TG235M TG100 23,50 23,10 60,3 24,0 1014781 100TG240M TG100 24,00 23,60 60,3 24,5 1014782 100TG245M TG100 24,50 24,10 60,3 25,0 1014783 100TG250M TG100 25,00 24,60 60,3 25,5 1014814 100TG255M TG100 25,50 25,10 60,3 (продолжение на следующей странице)
