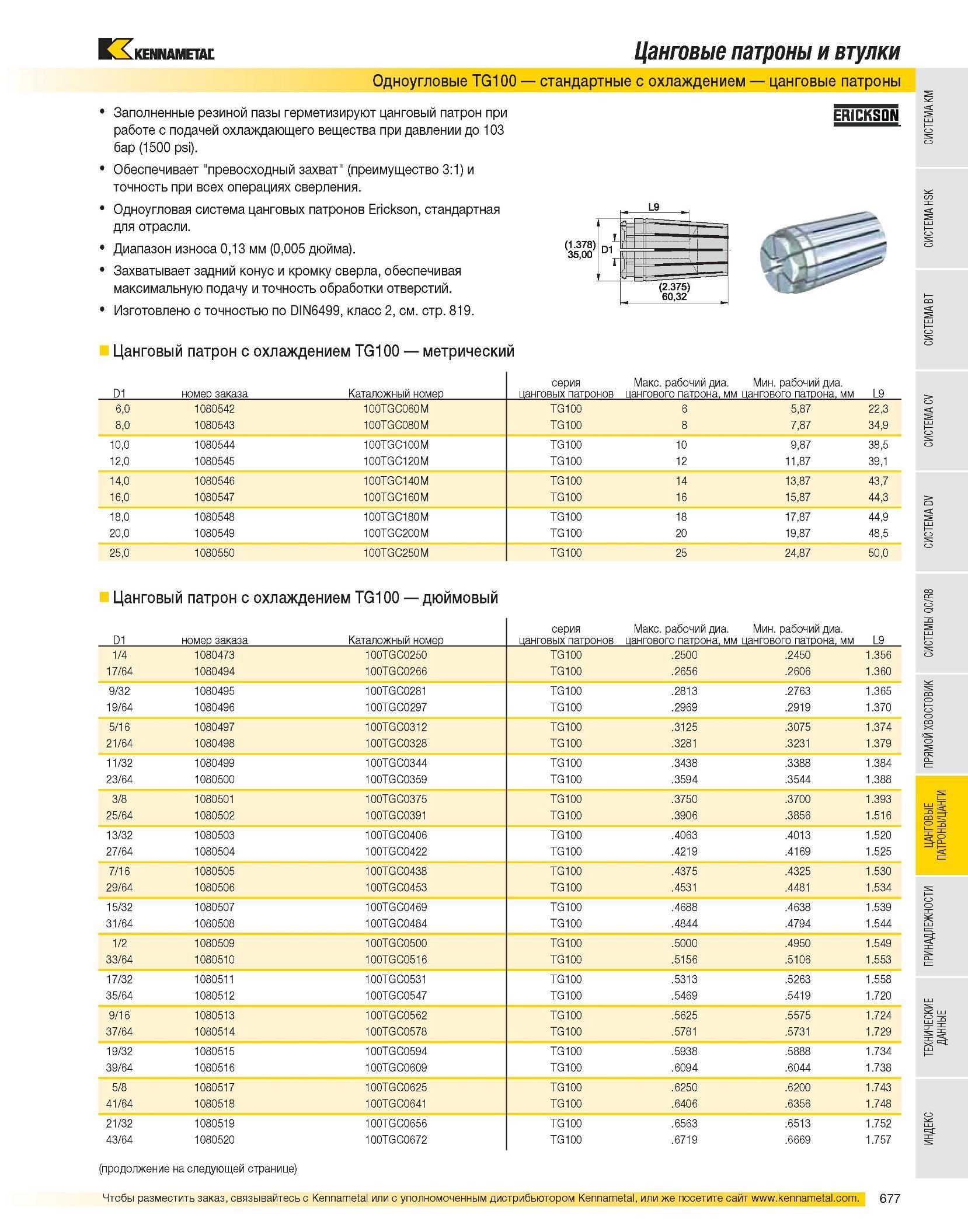

Цанговые патроны и втулки Одноугловые TG100 стандартные с охлаждением цанговые патроны Заполненные резиной пазы герметизируют цанговый патрон при работе с подачей охлаждающего вещества при давлении до 103 бар (1500 psi). Обеспечивает "превосходный захват" (преимущество 3:1) и точность при всех операциях сверления. Одноугловая система цанговых патронов Erickson, стандартная для отрасли. Диапазон износа 0,13 мм (0,005 дюйма). Захватывает задний конус и кромку сверла, обеспечивая максимальную подачу и точность обработки отверстий. Изготовлено с точностью по DIN6499, класс 2, см. стр. 819. ERICKSON Цанговый патрон с охлаждением TG100 метрический D1 номер заказа Каталожный номер серия цанговых патронов Макс. рабочий диа. Мин. рабочий диа. цангового патрона, мм цангового патрона, мм L9 6,0 1080542 100TGC060M TG100 6 5,87 22,3 8,0 1080543 100TGC080M TG100 8 7,87 34,9 10,0 1080544 100TGC100M TG100 10 9,87 38,5 12,0 1080545 100TGC120M TG100 12 11,87 39,1 14,0 1080546 100TGC140M TG100 14 13,87 43,7 16,0 1080547 100TGC160M TG100 16 15,87 44,3 18,0 1080548 100TGC180M TG100 18 17,87 44,9 20,0 1080549 100TGC200M TG100 20 19,87 48,5 25,0 1080550 100TGC250M TG100 25 24,87 50,0 Цанговый патрон с охлаждением TG100 дюймовый D1 номер заказа Каталожный номер серия цанговых патронов Макс. рабочий диа. цангового патрона, мм Мин. рабочий диа. цангового патрона, мм L9 1/4 1080473 100TGC0250 TG100 .2500 .2450 1.356 17/64 1080494 100TGC0266 TG100 .2656 .2606 1.360 9/32 1080495 100TGC0281 TG100 .2813 .2763 1.365 19/64 1080496 100TGC0297 TG100 .2969 .2919 1.370 5/16 1080497 100TGC0312 TG100 .3125 .3075 1.374 21/64 1080498 100TGC0328 TG100 .3281 .3231 1.379 11/32 1080499 100TGC0344 TG100 .3438 .3388 1.384 23/64 1080500 100TGC0359 TG100 .3594 .3544 1.388 3/8 1080501 100TGC0375 TG100 .3750 .3700 1.393 25/64 1080502 100TGC0391 TG100 .3906 .3856 1.516 13/32 1080503 100TGC0406 TG100 .4063 .4013 1.520 27/64 1080504 100TGC0422 TG100 .4219 .4169 1.525 7/16 1080505 100TGC0438 TG100 .4375 .4325 1.530 29/64 1080506 100TGC0453 TG100 .4531 .4481 1.534 15/32 1080507 100TGC0469 TG100 .4688 .4638 1.539 31/64 1080508 100TGC0484 TG100 .4844 .4794 1.544 1/2 1080509 100TGC0500 TG100 .5000 .4950 1.549 33/64 1080510 100TGC0516 TG100 .5156 .5106 1.553 17/32 1080511 100TGC0531 TG100 .5313 .5263 1.558 35/64 1080512 100TGC0547 TG100 .5469 .5419 1.720 9/16 1080513 100TGC0562 TG100 .5625 .5575 1.724 37/64 1080514 100TGC0578 TG100 .5781 .5731 1.729 19/32 1080515 100TGC0594 TG100 .5938 .5888 1.734 39/64 1080516 100TGC0609 TG100 .6094 .6044 1.738 5/8 1080517 100TGC0625 TG100 .6250 .6200 1.743 41/64 1080518 100TGC0641 TG100 .6406 .6356 1.748 21/32 1080519 100TGC0656 TG100 .6563 .6513 1.752 43/64 1080520 100TGC0672 (продолжение на следующей странице) TG100 .6719 .6669 1.757
