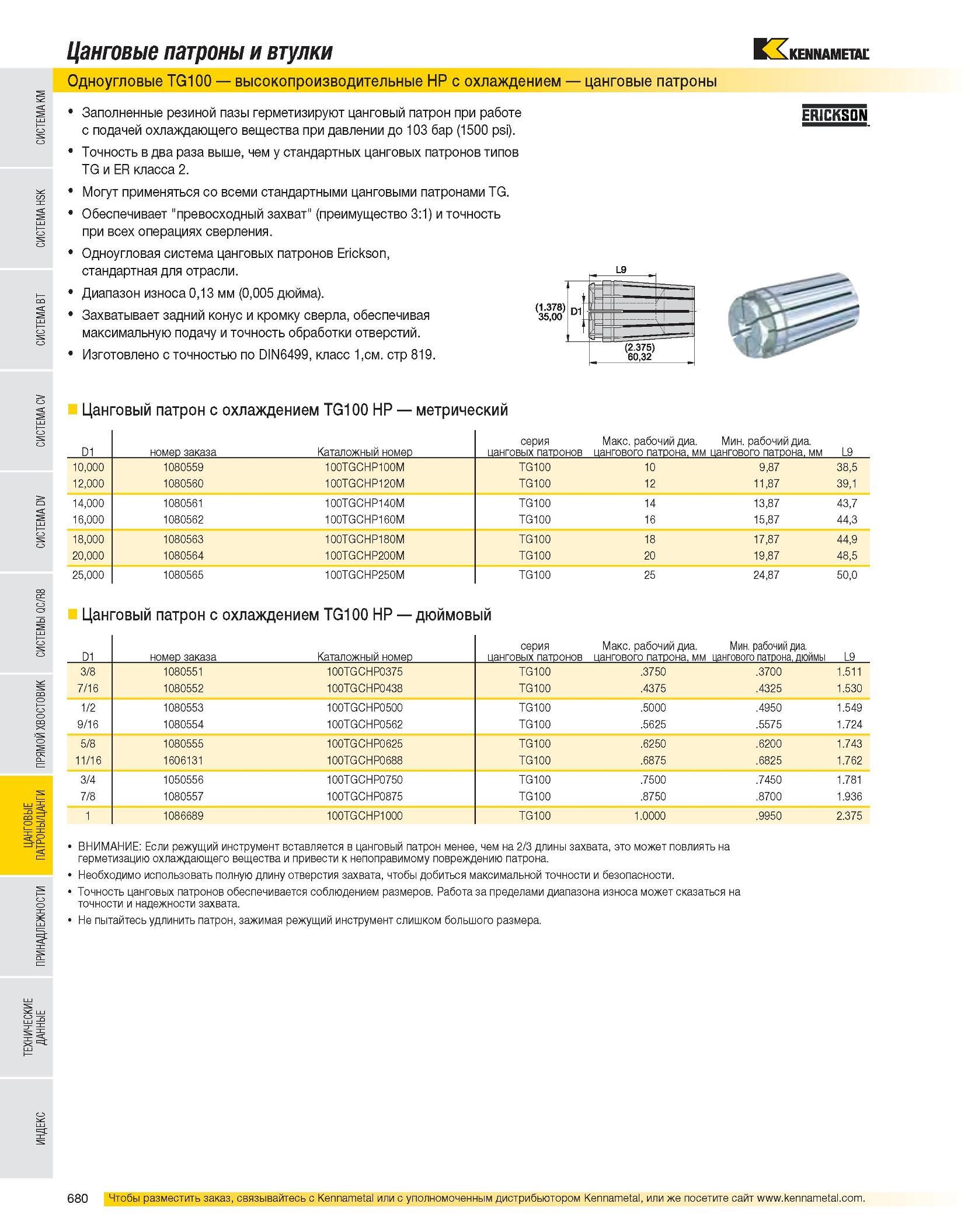

Цанговые патроны и втулки Одноугловые TG100 высокопроизводительные HP с охлаждением цанговые патроны Заполненные резиной пазы герметизируют цанговый патрон при работе с подачей охлаждающего вещества при давлении до 103 бар (1500 psi). Точность в два раза выше, чем у стандартных цанговых патронов типов TG и ER класса 2. Могут применяться со всеми стандартными цанговыми патронами TG. Обеспечивает "превосходный захват" (преимущество 3:1) и точность при всех операциях сверления. Одноугловая система цанговых патронов Erickson, стандартная для отрасли. Диапазон износа 0,13 мм (0,005 дюйма). Захватывает задний конус и кромку сверла, обеспечивая максимальную подачу и точность обработки отверстий. Изготовлено с точностью по DIN6499, класс 1,см. стр 819. ERICKSON Цанговый патрон с охлаждением TG100 HP метрический D1 номер заказа Каталожный номер серия цанговых патронов Макс. рабочий диа. Мин. рабочий диа. цангового патрона, мм цангового патрона, мм L9 10,000 1080559 100TGCHP100M TG100 10 9,87 38,5 12,000 1080560 100TGCHP120M TG100 12 11,87 39,1 14,000 1080561 100TGCHP140M TG100 14 13,87 43,7 16,000 1080562 100TGCHP160M TG100 16 15,87 44,3 18,000 1080563 100TGCHP180M TG100 18 17,87 44,9 20,000 1080564 100TGCHP200M TG100 20 19,87 48,5 25,000 1080565 100TGCHP250M TG100 25 24,87 50,0 Цанговый патрон с охлаждением TG100 HP дюймовый D1 номер заказа Каталожный номер серия цанговых патронов Макс. рабочий диа. цангового патрона, мм Мин. рабочий диа. цангового патвона. дюймы L9 3/8 1080551 100TGCHP0375 TG100 .3750 .3700 1.511 7/16 1080552 100TGCHP0438 TG100 .4375 .4325 1.530 1/2 1080553 100TGCHP0500 TG100 .5000 .4950 1.549 9/16 1080554 100TGCHP0562 TG100 .5625 .5575 1.724 5/8 1080555 100TGCHP0625 TG100 .6250 .6200 1.743 11/16 1606131 100TGCHP0688 TG100 .6875 .6825 1.762 3/4 1050556 100TGCHP0750 TG100 .7500 .7450 1.781 7/8 1080557 100TGCHP0875 TG100 .8750 .8700 1.936 1 1086689 100TGCHP1000 TG100 1.0000 .9950 2.375 ВНИМАНИЕ: Если режущий инструмент вставляется в цанговый патрон менее, чем на 2/3 длины захвата, это может повлиять на герметизацию охлаждающего вещества и привести к непоправимому повреждению патрона. Необходимо использовать полную длину отверстия захвата, чтобы добиться максимальной точности и безопасности. Точность цанговых патронов обеспечивается соблюдением размеров. Работа за пределами диапазона износа может сказаться на точности и надежности захвата. Не пытайтесь удлинить патрон, зажимая режущий инструмент слишком большого размера.
