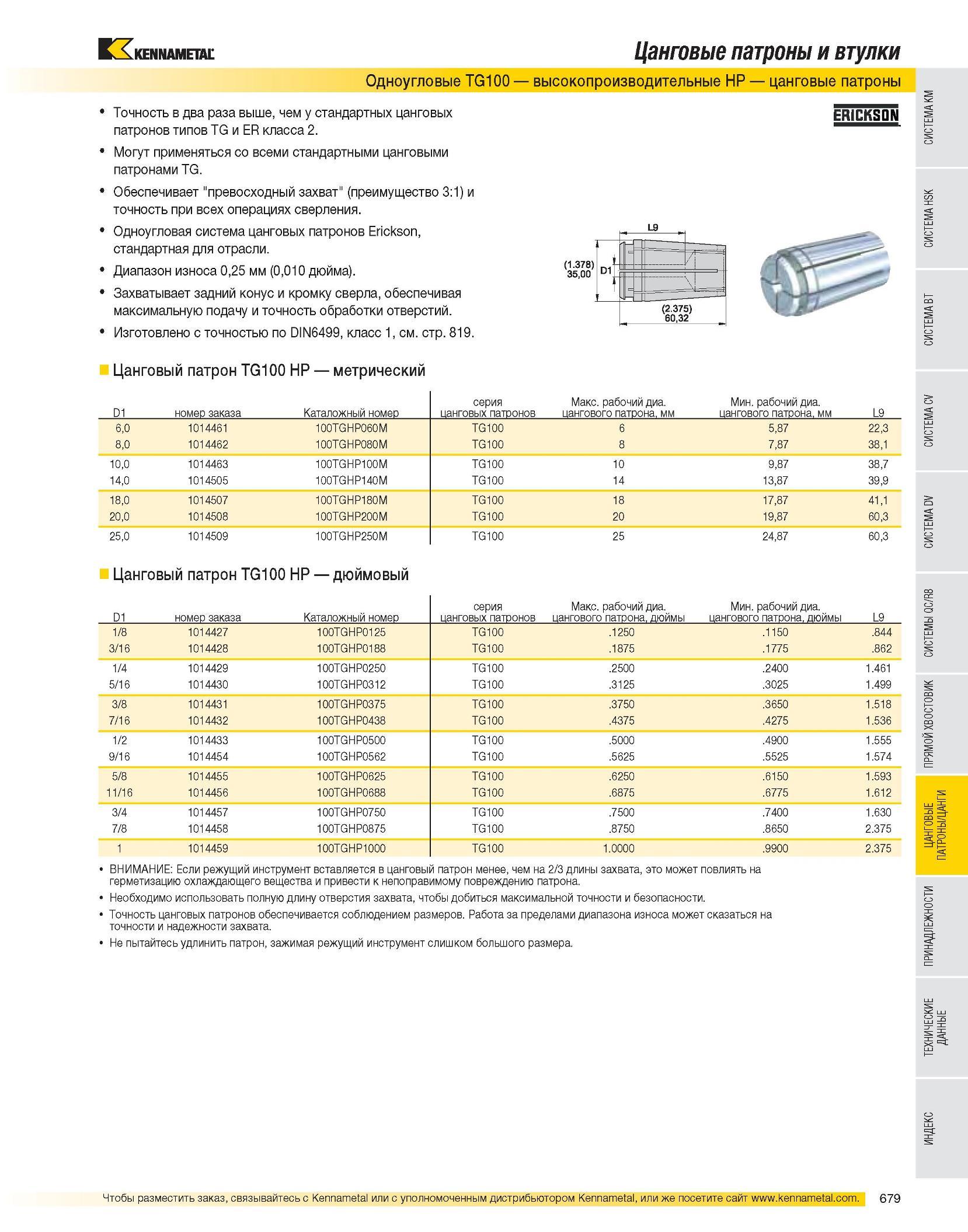

680 Каталог KENNAMETAL 2007 Системы инструмента Станочная оснастка Стр.679

Каталог KENNAMETAL 2007 Системы инструмента Стр. 679 0680 Lab2u

Цанговые патроны и втулки Одноугловые TG100 высокопроизводительные HP цанговые патроны Точность в два раза выше, чем у стандартных цанговых патронов типов TG и ER класса 2. Могут применяться со всеми стандартными цанговыми патронами TG. Обеспечивает "превосходный захват" (преимущество 3:1) и точность при всех операциях сверления. Одноугловая система цанговых патронов Erickson, стандартная для отрасли. Диапазон износа 0,25 мм (0,010 дюйма). Захватывает задний конус и кромку сверла, обеспечивая максимальную подачу и точность обработки отверстий. Изготовлено с точностью по DIN6499, класс 1, см. стр. 819. Цанговый патрон TG100 HP метрический D1 номер заказа Каталожный номер серия цанговых патронов Макс. рабочий диа. цангового патрона, мм Мин. рабочий диа. цангового патрона, мм L9 6,0 1014461 100TGHP060M TG100 6 5,87 22,3 8,0 1014462 100TGHP080M TG100 8 7,87 38,1 10,0 1014463 100TGHP100M TG100 10 9,87 38,7 14,0 1014505 100TGHP140M TG100 14 13,87 39,9 18,0 1014507 100TGHP180M TG100 18 17,87 41,1 20,0 1014508 100TGHP200M TG100 20 19,87 60,3 25,0 1014509 100TGHP250M TG100 25 24,87 60,3 Цанговый патрон TG100 HP дюймовый D1 номер заказа Каталожный номер серия цанговых патронов Макс. рабочий диа. цангового патрона, дюймы Мин. рабочий диа. цангового патрона, дюймы L9 1/8 1014427 100TGHP0125 TG100 .1250 .1150 .844 3/16 1014428 100TGHP0188 TG100 .1875 .1775 .862 1/4 1014429 100TGHP0250 TG100 .2500 .2400 1.461 5/16 1014430 100TGHP0312 TG100 .3125 .3025 1.499 3/8 1014431 100TGHP0375 TG100 .3750 .3650 1.518 7/16 1014432 100TGHP0438 TG100 .4375 .4275 1.536 1/2 1014433 100TGHP0500 TG100 .5000 .4900 1.555 9/16 1014454 100TGHP0562 TG100 .5625 .5525 1.574 5/8 1014455 100TGHP0625 TG100 .6250 .6150 1.593 11/16 1014456 100TGHP0688 TG100 .6875 .6775 1.612 3/4 1014457 100TGHP0750 TG100 .7500 .7400 1.630 7/8 1014458 100TGHP0875 TG100 .8750 .8650 2.375 1 1014459 100TGHP1000 TG100 1.0000 .9900 2.375 ВНИМАНИЕ: Если режущий инструмент вставляется в цанговый патрон менее, чем на 2/3 длины захвата, это может повлиять на герметизацию охлаждающего вещества и привести к непоправимому повреждению патрона. Необходимо использовать полную длину отверстия захвата, чтобы добиться максимальной точности и безопасности. Точность цанговых патронов обеспечивается соблюдением размеров. Работа за пределами диапазона износа может сказаться на точности и надежности захвата. Не пытайтесь удлинить патрон, зажимая режущий инструмент слишком большого размера.
