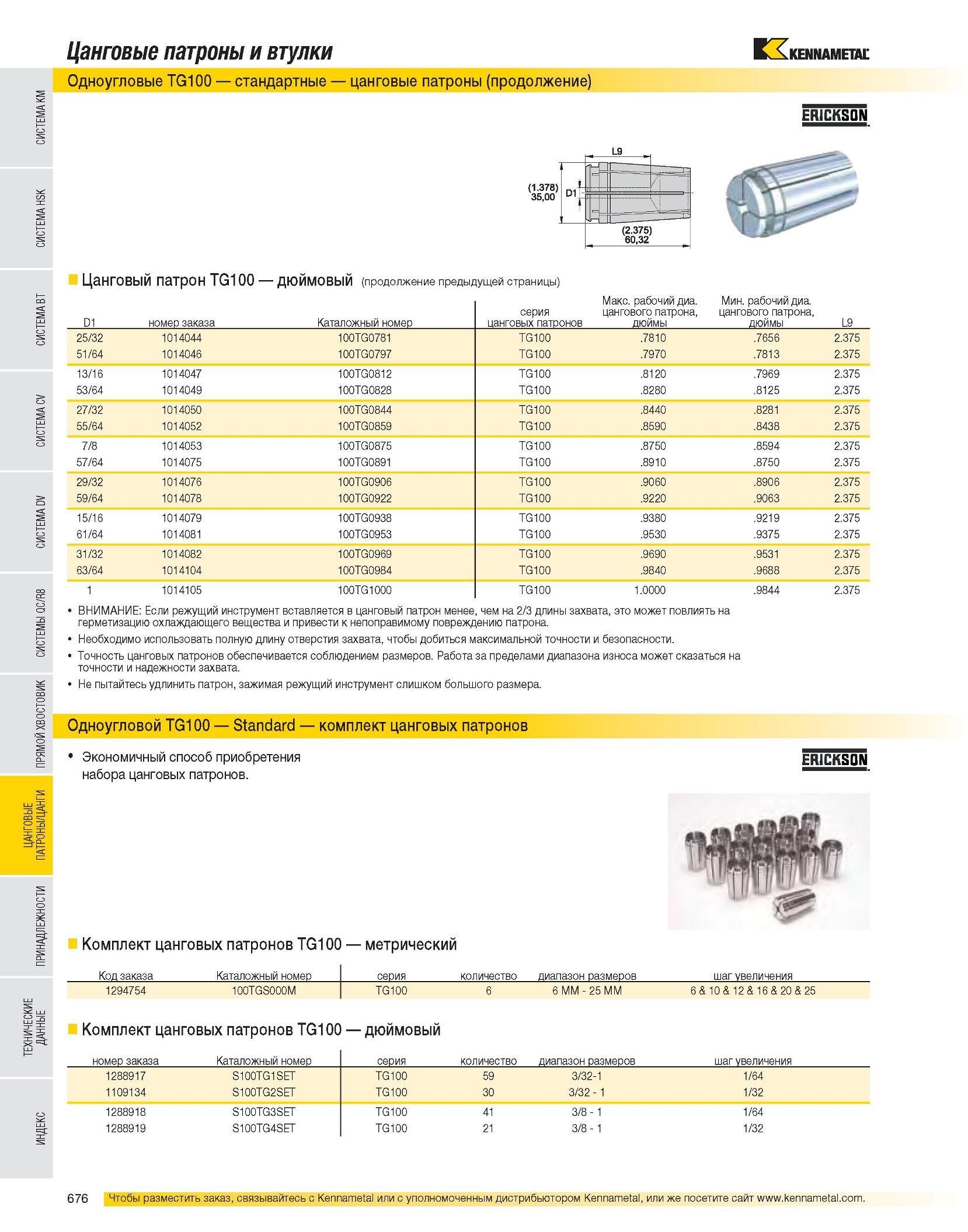

Цанговые патроны и втулки Одноугловые TG100 стандартные цанговые патроны (продолжение) ERICKSON Цанговый патрон TG100 дюймовый (продолжение предыдущей страницы) D1 номер заказа Каталожный номер серия цанговых патронов Макс. рабочий диа. цангового патрона, дюймы Мин. рабочий диа. цангового патрона, дюймы L9 25/32 1014044 100TG0781 TG100 .7810 .7656 2.375 51/64 1014046 100TG0797 TG100 .7970 .7813 2.375 13/16 1014047 100TG0812 TG100 .8120 .7969 2.375 53/64 1014049 100TG0828 TG100 .8280 .8125 2.375 27/32 1014050 100TG0844 TG100 .8440 .8281 2.375 55/64 1014052 100TG0859 TG100 .8590 .8438 2.375 7/8 1014053 100TG0875 TG100 .8750 .8594 2.375 57/64 1014075 100TG0891 TG100 .8910 .8750 2.375 29/32 1014076 100TG0906 TG100 .9060 .8906 2.375 59/64 1014078 100TG0922 TG100 .9220 .9063 2.375 15/16 1014079 100TG0938 TG100 .9380 .9219 2.375 61/64 1014081 100TG0953 TG100 .9530 .9375 2.375 31/32 1014082 100TG0969 TG100 .9690 .9531 2.375 63/64 1014104 100TG0984 TG100 .9840 .9688 2.375 1 1014105 100TG1000 TG100 1.0000 .9844 2.375 ВНИМАНИЕ: Если режущий инструмент вставляется в цанговый патрон менее, чем на 2/3 длины захвата, это может повлиять на герметизацию охлаждающего вещества и привести к непоправимому повреждению патрона. Необходимо использовать полную длину отверстия захвата, чтобы добиться максимальной точности и безопасности. Точность цанговых патронов обеспечивается соблюдением размеров. Работа за пределами диапазона износа может сказаться на точности и надежности захвата. Не пытайтесь удлинить патрон, зажимая режущий инструмент слишком большого размера. Одноугловой TG100 Standard комплект цанговых патронов Экономичный способ приобретения набора цанговых патронов. Комплект цанговых патронов TG100 метрический Код заказа Каталожный номер серия количество диапазон размеров шаг увеличения 1294754 100TGS000M TG100 6 6 MM - 25 MM 6 & 10 & 12 & 16 & 20 & 25 Комплект цанговых патронов TG100 дюймовый номер заказа Каталожный номер серия количество диапазон размеров шаг увеличения 1288917 S100TG1SET TG100 59 3/32-1 1/64 1109134 S100TG2SET TG100 30 3/32 - 1 1/32 1288918 S100TG3SET TG100 41 3/8 - 1 1/64 1288919 S100TG4SET TG100 21 3/8 - 1 1/32
