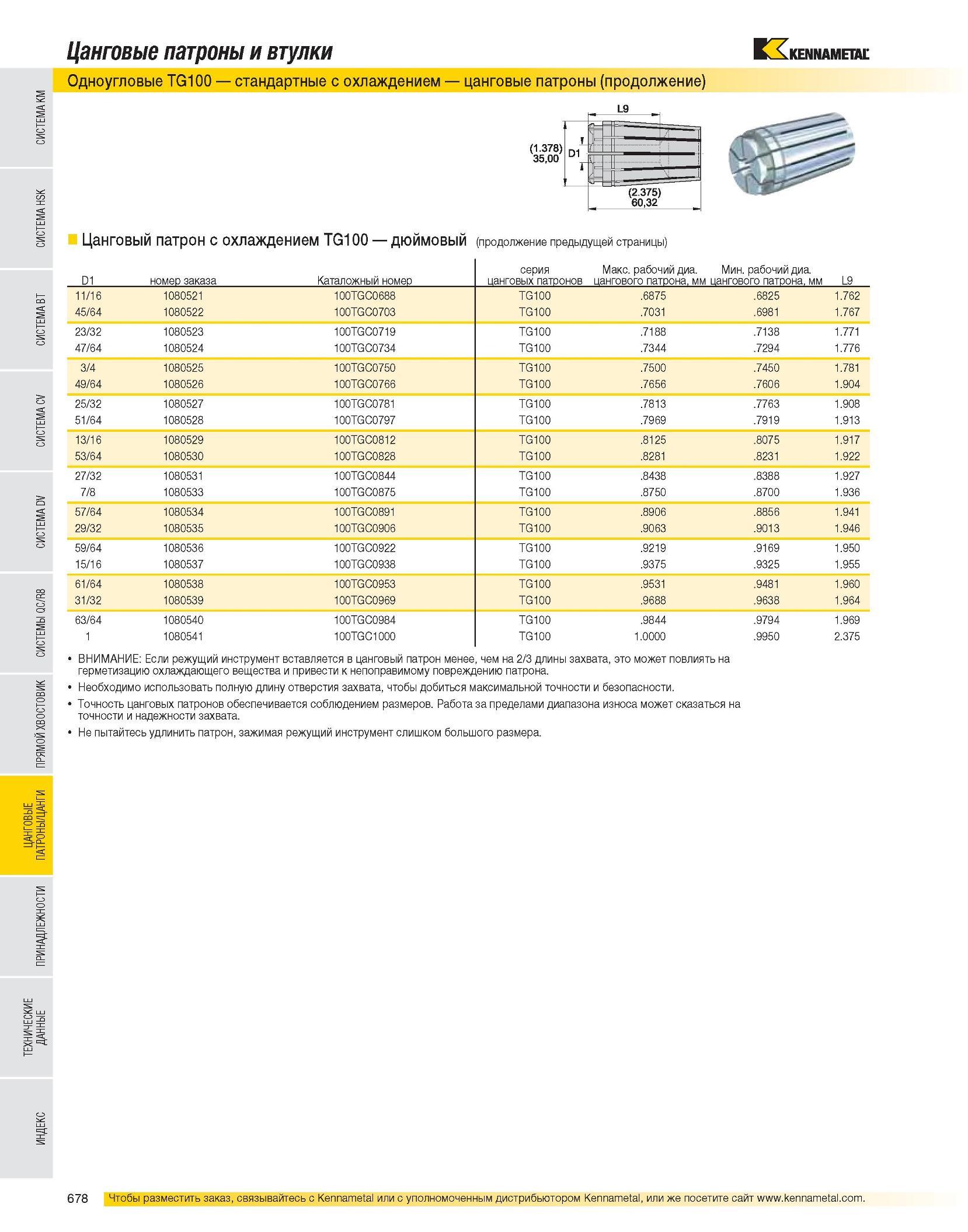

Цанговые патроны и втулки Одноугловые TG100 стандартные с охлаждением цанговые патроны (продолжение) Цанговый патрон с охлаждением TG100 дюймовый (продолжение предыдущей страницы) D1 номер заказа Каталожный номер серия цанговых патронов Макс. рабочий диа. цангового патрона, мм Мин. рабочий диа. цангового патрона, мм L9 11/16 1080521 100TGC0688 TG100 .6875 .6825 1.762 45/64 1080522 100TGC0703 TG100 .7031 .6981 1.767 23/32 1080523 100TGC0719 TG100 .7188 .7138 1.771 47/64 1080524 100TGC0734 TG100 .7344 .7294 1.776 3/4 1080525 100TGC0750 TG100 .7500 .7450 1.781 49/64 1080526 100TGC0766 TG100 .7656 .7606 1.904 25/32 1080527 100TGC0781 TG100 .7813 .7763 1.908 51/64 1080528 100TGC0797 TG100 .7969 .7919 1.913 13/16 1080529 100TGC0812 TG100 .8125 .8075 1.917 53/64 1080530 100TGC0828 TG100 .8281 .8231 1.922 27/32 1080531 100TGC0844 TG100 .8438 .8388 1.927 7/8 1080533 100TGC0875 TG100 .8750 .8700 1.936 57/64 1080534 100TGC0891 TG100 .8906 .8856 1.941 29/32 1080535 100TGC0906 TG100 .9063 .9013 1.946 59/64 1080536 100TGC0922 TG100 .9219 .9169 1.950 15/16 1080537 100TGC0938 TG100 .9375 .9325 1.955 61/64 1080538 100TGC0953 TG100 .9531 .9481 1.960 31/32 1080539 100TGC0969 TG100 .9688 .9638 1.964 63/64 1080540 100TGC0984 TG100 .9844 .9794 1.969 1 1080541 100TGC1000 TG100 1.0000 .9950 2.375 ВНИМАНИЕ: Если режущий инструмент вставляется в цанговый патрон менее, чем на 2/3 длины захвата, это может повлиять на герметизацию охлаждающего вещества и привести к непоправимому повреждению патрона. Необходимо использовать полную длину отверстия захвата, чтобы добиться максимальной точности и безопасности. Точность цанговых патронов обеспечивается соблюдением размеров. Работа за пределами диапазона износа может сказаться на точности и надежности захвата. Не пытайтесь удлинить патрон, зажимая режущий инструмент слишком большого размера.
