Технологическая оснастка для фрезерных станков с ЧПУ Определение качества вспомогательного инструмента Интерфейс между шпинделем и инструментом

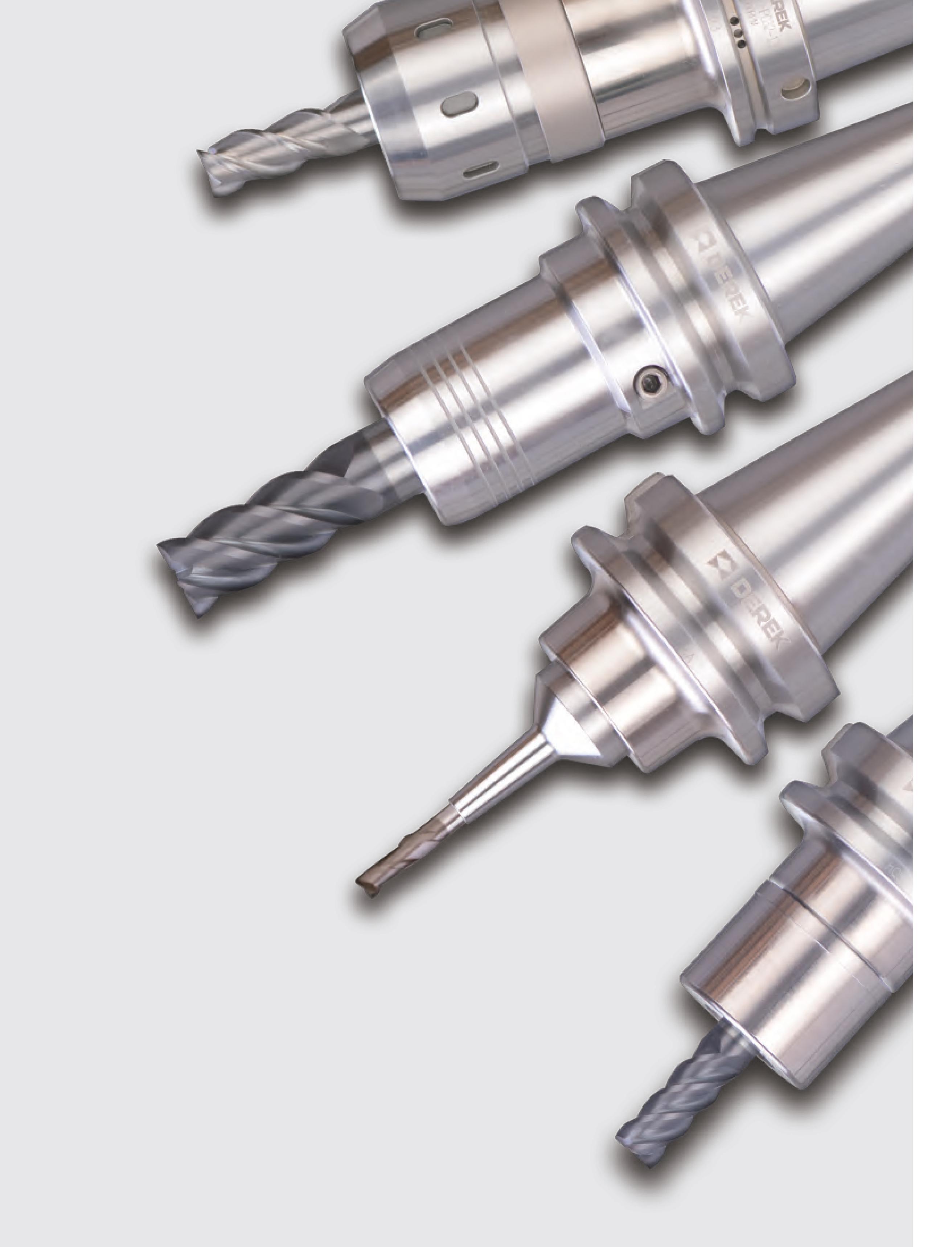

Технологическая оснастка для фрезерных станков с ЧПУ Определение качества вспомогательного инструмента Интерфейс между шпинделем и инструментом _ Станочной оснасткой является: Устройство, работающее как сменный интерфейс между шпинделем станка и режущим инструментом без потери эффективности. В соответствии с этим определением станочная оснастка должна обладать четырьмя характеристиками: 1. Соосность - оси вращения станка и режущего инструмента должны совпадать. 2. Усилие закрепления - режущий инструмент должен быть надежно зажат в патроне для предотвращения его проворачивания. 3. Точность - станочная оснастка должна быть точной для обеспечения повторяемости от патрона к патрону. 4. Сбалансированность - патроны должны иметь ту же степень балансировки, что и шпиндель станка, в котором будут установлены. Как видите, можно выделить в оснастке следующие части: присоединительную часть к шпинделю (конус, А), балансировочный элемент (В) и часть для закрепления инструмента (механизм закрепления, С). 112 Станочная оснастка Общие сведения о станочной оснастке ВВЕДЕНИЕ станочной оснастки сначала необходимо понимание ее функции

Станочная инструментальная оснастка фрезерных станков Основные типы базовых держателей Стандартный конус 7:24 (CAT, BT, TC, ISO) Укороченный конус HSK

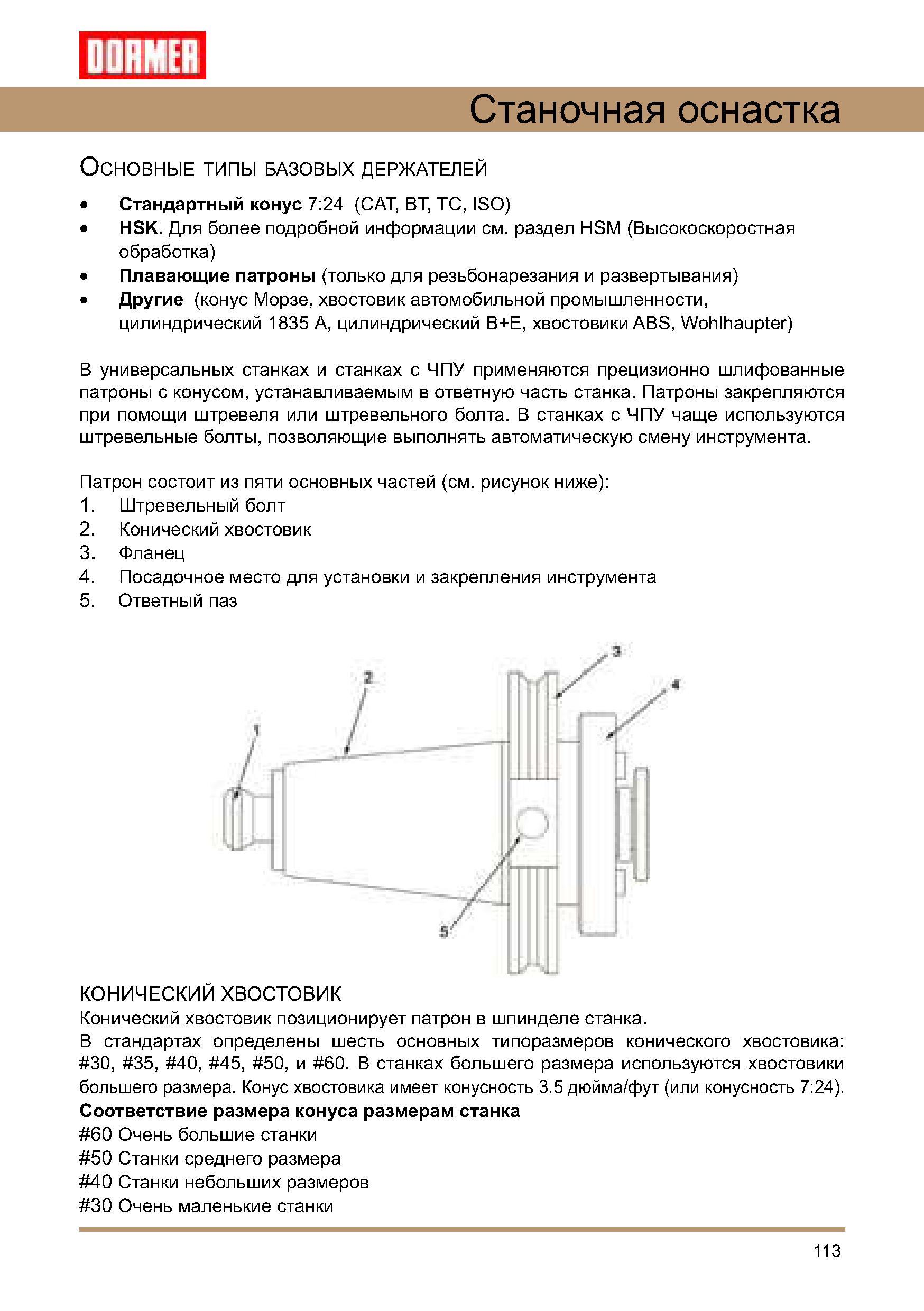

Станочная инструментальная оснастка фрезерных станков Основные типы базовых держателей Стандартный конус 7:24 (CAT, BT, TC, ISO) Укороченный конус HSK _ Для более подробной информации см. раздел HSM (Высокоскоростная обработка) Плавающие патроны (только для резьбонарезания и развертывания) Другие (конус Морзе, хвостовик автомобильной промышленности, цилиндрический 1835 А, цилиндрический В+Е, хвостовики ABS, Wohlhaupter) В универсальных станках и станках с ЧПУ применяются прецизионно шлифованные патроны с конусом, устанавливаемым в ответную часть станка. Патроны закрепляются при помощи штревеля или штревельного болта. В станках с ЧПУ чаще используются штревельные болты, позволяющие выполнять автоматическую смену инструмента. Патрон состоит из пяти основных частей (см. рисунок ниже): 1. Штревельный болт 2. Конический хвостовик 3. Фланец 4. Посадочное место для установки и закрепления инструмента 5. Ответный паз КОНИЧЕСКИЙ ХВОСТОВИК Конический хвостовик позиционирует патрон в шпинделе станка. В стандартах определены шесть основных типоразмеров конического хвостовика: 30, 35, 40, 45, 50, и 60. В станках большего размера используются хвостовики большего размера. Конус хвостовика имеет конусность 3.5 дюйма/фут (или конусность 7:24). Соответствие размера конуса размерам станка 60 Очень большие станки 50 Станки среднего размера 40 Станки небольших размеров 30 Очень маленькие станки 113

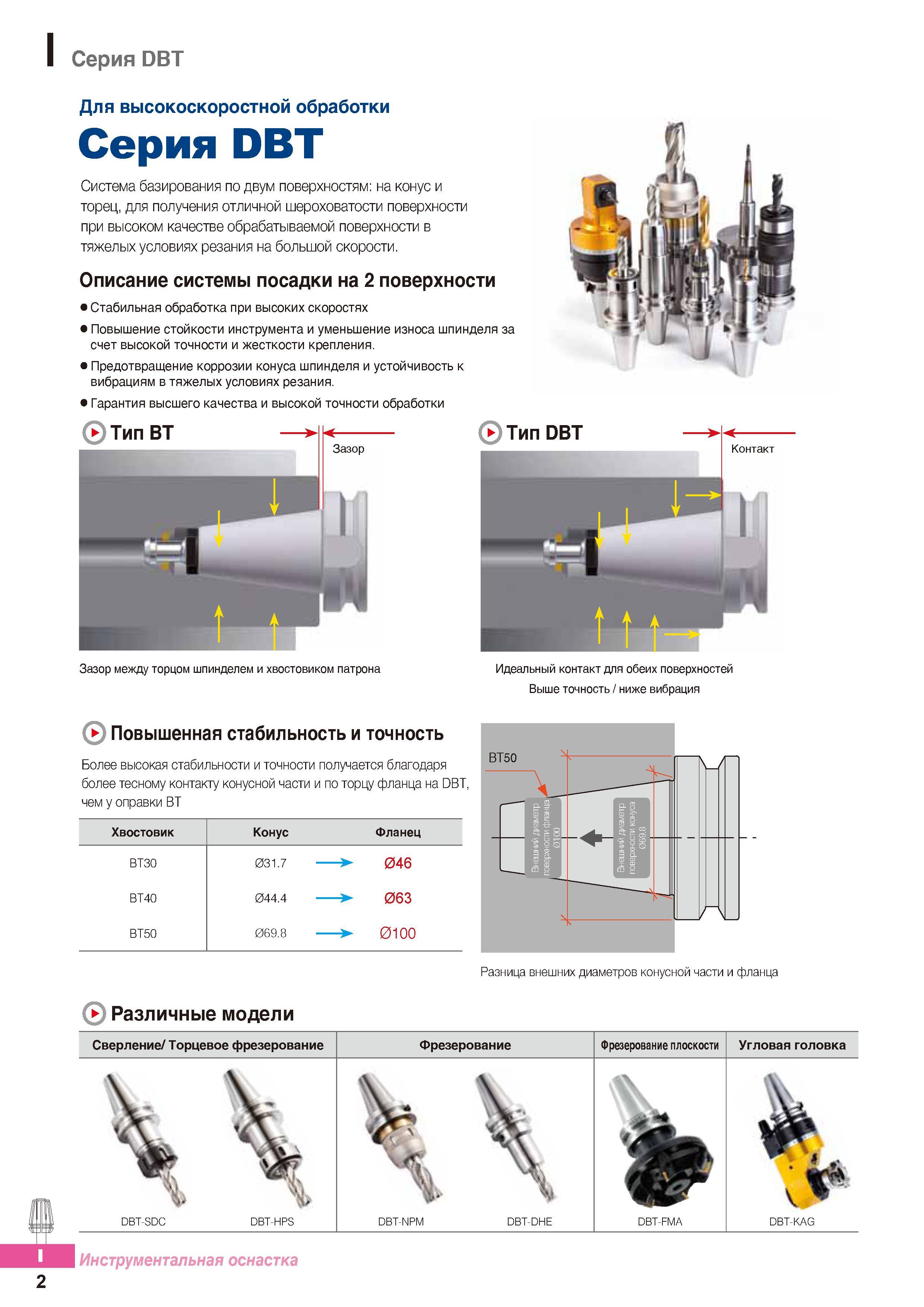

Инструментальная оснастка серии DBT для высокоскоростной механической обработки на металлорежущих станках Система базирования по двум поверхностям

Инструментальная оснастка серии DBT для высокоскоростной механической обработки на металлорежущих станках Система базирования по двум поверхностям _ на конус и торец, для получения отличной шероховатости поверхности при высоком качестве обрабатываемой поверхности в тяжелых условиях резания на большой скорости. Описание системы посадки на 2 поверхности Стабильная обработка при высоких скоростях Повышение стойкости инструмента и уменьшение износа шпинделя за счет высокой точности и жесткости крепления. Предотвращение коррозии конуса шпинделя и устойчивость к вибрациям в тяжелых условиях резания. Гарантия высшего качества и высокой точности обработки Зазор между торцом шпинделем и хвостовиком патрона Идеальный контакт для обеих поверхностей Выше точность / ниже вибрация ( Повышенная стабильность и точность Более высокая стабильности и точности получается благодаря более тесному контакту конусной части и по торцу фланца на DBT, чем у оправки ВТ Хвостовик Конус Фланец ВТЗ0 031.7 046 ВТ40 044.4 063 ВТ50 069.8 0100 Разница внешних диаметров конусной части и фланца ( Различные модели Сверление/Торцевое фрезерование Фрезерование Фрезерование плоскости Угловая головка \ UP DBT-SDC DBT-HPS % \ % DBT-NPM DBT-DHE DBT-FMA DBT-KAG I Инструментальная оснастка 2 Серия DBT Korloy
