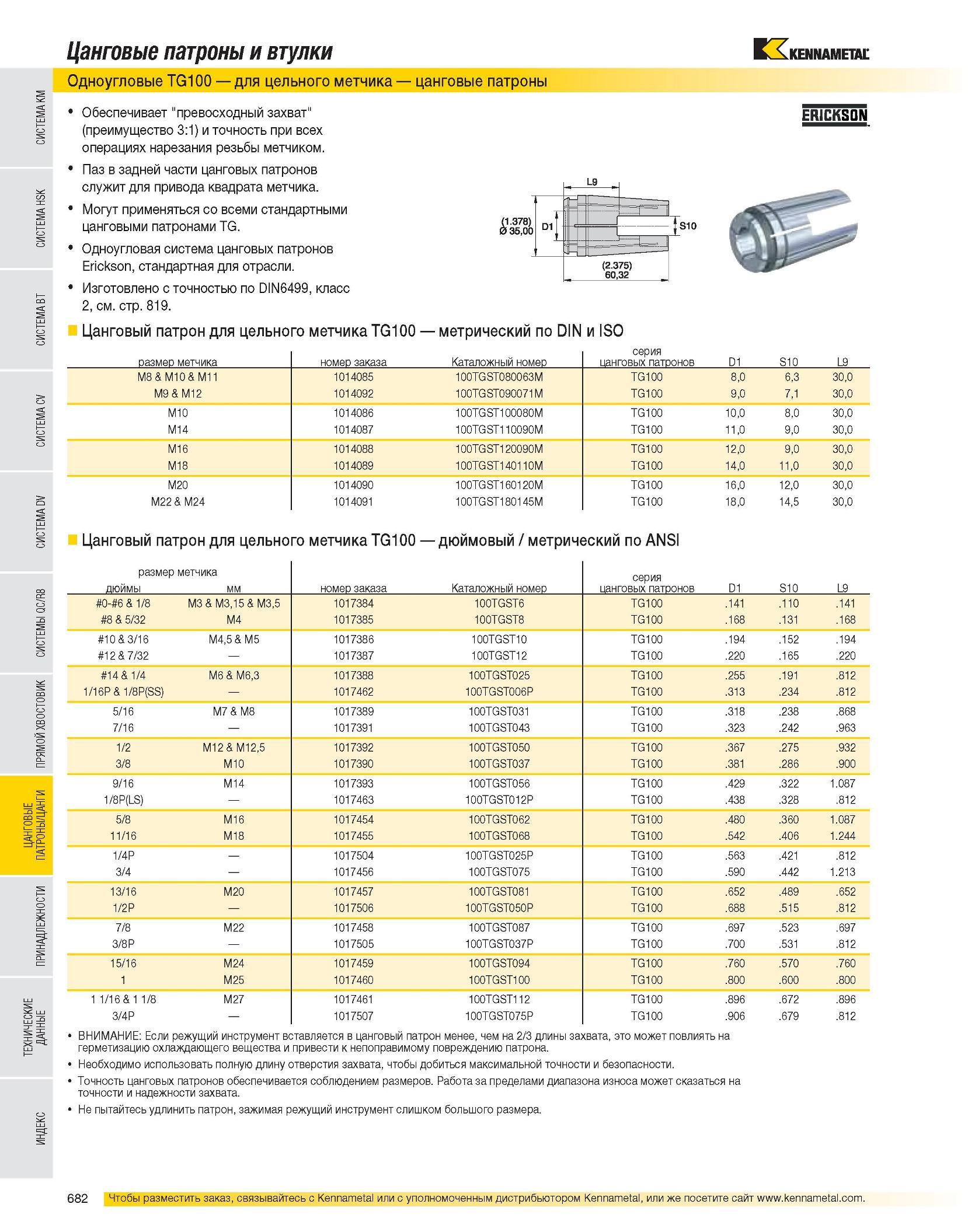

Цанговые патроны и втулки Одноугловые TG100 для цельного метчика цанговые патроны Обеспечивает "превосходный захват" (преимущество 3:1) и точность при всех операциях нарезания резьбы метчиком. Паз в задней части цанговых патронов служит для привода квадрата метчика. i Могут применяться со всеми стандартными цанговыми патронами TG. Одноугловая система цанговых патронов Erickson, стандартная для отрасли. Изготовлено с точностью по DIN6499, класс 2, см. стр. 819. Цанговый патрон для цельного метчика TG100 метрический по DIN и ISO ERICKSON размер метчика номер заказа Каталожный номер серия цанговых патронов D1 S10 L9 M8 & M10 & M11 1014085 100TGST080063M TG100 8,0 6,3 30,0 M9 & M12 1014092 100TGST090071M TG100 9,0 7,1 30,0 M10 1014086 100TGST100080M TG100 10,0 8,0 30,0 M14 1014087 100TGST110090M TG100 11,0 9,0 30,0 M16 1014088 100TGST120090M TG100 12,0 9,0 30,0 M18 1014089 100TGST140110M TG100 14,0 11,0 30,0 M20 1014090 100TGST160120M TG100 16,0 12,0 30,0 M22 & M24 1014091 100TGST180145M TG100 18,0 14,5 30,0 Цанговый патрон для цельного метчика TG100 дюймовый / метрический по ANSI размер метчика серия дюймы мм номер заказа Каталожный номер цанговых патронов D1 S10 L9 #0-#6 & 1/8 M3 & M3,15 & M3,5 1017384 100TGST6 TG100 .141 .110 .141 #8 & 5/32 M4 1017385 100TGST8 TG100 .168 .131 .168 #10 & 3/16 M4,5 & M5 1017386 100TGST10 TG100 .194 .152 .194 #12 & 7/32 1017387 100TGST12 TG100 .220 .165 .220 #14 & 1/4 M6 & M6,3 1017388 100TGST025 TG100 .255 .191 .812 1/16P & 1/8P(SS) 1017462 100TGST006P TG100 .313 .234 .812 5/16 M7 & M8 1017389 100TGST031 TG100 .318 .238 .868 7/16 1017391 100TGST043 TG100 .323 .242 .963 1/2 M12 & M12,5 1017392 100TGST050 TG100 .367 .275 .932 3/8 M10 1017390 100TGST037 TG100 .381 .286 .900 9/16 M14 1017393 100TGST056 TG100 .429 .322 1.087 1/8P(LS) 1017463 100TGST012P TG100 .438 .328 .812 5/8 M16 1017454 100TGST062 TG100 .480 .360 1.087 11/16 M18 1017455 100TGST068 TG100 .542 .406 1.244 1/4P 1017504 100TGST025P TG100 .563 .421 .812 3/4 1017456 100TGST075 TG100 .590 .442 1.213 13/16 M20 1017457 100TGST081 TG100 .652 .489 .652 1/2P 1017506 100TGST050P TG100 .688 .515 .812 7/8 M22 1017458 100TGST087 TG100 .697 .523 .697 3/8P 1017505 100TGST037P TG100 .700 .531 .812 15/16 M24 1017459 100TGST094 TG100 .760 .570 .760 1 M25 1017460 100TGST100 TG100 .800 .600 .800 1 1/16 & 1 1/8 M27 1017461 100TGST112 TG100 .896 .672 .896 3/4P 1017507 100TGST075P TG100 .906 .679 .812 ВНИМАНИЕ: Если режущий инструмент вставляется в цанговый патрон менее, чем на 2/3 длины захвата, это может повлиять на герметизацию охлаждающего вещества и привести к непоправимому повреждению патрона. Необходимо использовать полную длину отверстия захвата, чтобы добиться максимальной точности и безопасности. Точность цанговых патронов обеспечивается соблюдением размеров. Работа за пределами диапазона износа может сказаться на точности и надежности захвата. Не пытайтесь удлинить патрон, зажимая режущий инструмент слишком большого размера.
