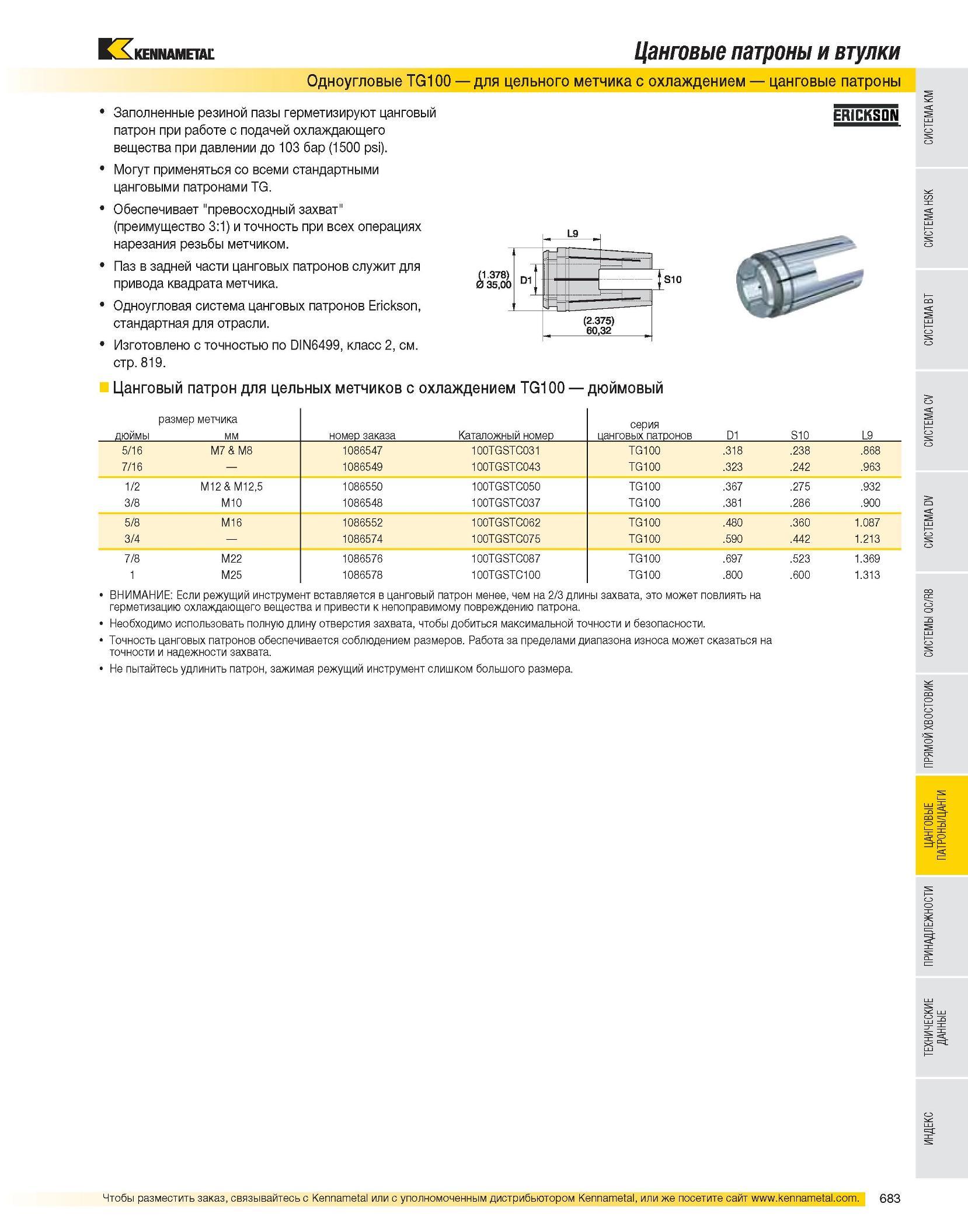

Цанговые патроны и втулки Одноугловые TG100 для цельного метчика с охлаждением цанговые патроны Заполненные резиной пазы герметизируют цанговый патрон при работе с подачей охлаждающего вещества при давлении до 103 бар (1500 psi). Могут применяться со всеми стандартными цанговыми патронами TG. Обеспечивает "превосходный захват" (преимущество 3:1) и точность при всех операциях нарезания резьбы метчиком. Паз в задней части цанговых патронов служит для привода квадрата метчика. Одноугловая система цанговых патронов Erickson, стандартная для отрасли. Изготовлено с точностью по DIN6499, класс 2, см. стр. 819. Цанговый патрон для цельных метчиков с охлаждением TG100 дюймовый ERICKSON дюймы размер метчика мм номер заказа Каталожный номер серия цанговых патронов D1 S10 L9 5/16 M7 & M8 1086547 100TGSTC031 TG100 .318 .238 .868 7/16 - 1086549 100TGSTC043 TG100 .323 .242 .963 1/2 M12 & M12,5 1086550 100TGSTC050 TG100 .367 .275 .932 3/8 M10 1086548 100TGSTC037 TG100 .381 .286 .900 5/8 M16 1086552 100TGSTC062 TG100 .480 .360 1.087 3/4 - 1086574 100TGSTC075 TG100 .590 .442 1.213 7/8 M22 1086576 100TGSTC087 TG100 .697 .523 1.369 1 M25 1086578 100TGSTC100 TG100 .800 .600 1.313 ВНИМАНИЕ: Если режущий инструмент вставляется в цанговый патрон менее, чем на 2/3 длины захвата, это может повлиять на герметизацию охлаждающего вещества и привести к непоправимому повреждению патрона. Необходимо использовать полную длину отверстия захвата, чтобы добиться максимальной точности и безопасности. Точность цанговых патронов обеспечивается соблюдением размеров. Работа за пределами диапазона износа может сказаться на точности и надежности захвата. Не пытайтесь удлинить патрон, зажимая режущий инструмент слишком большого размера.
