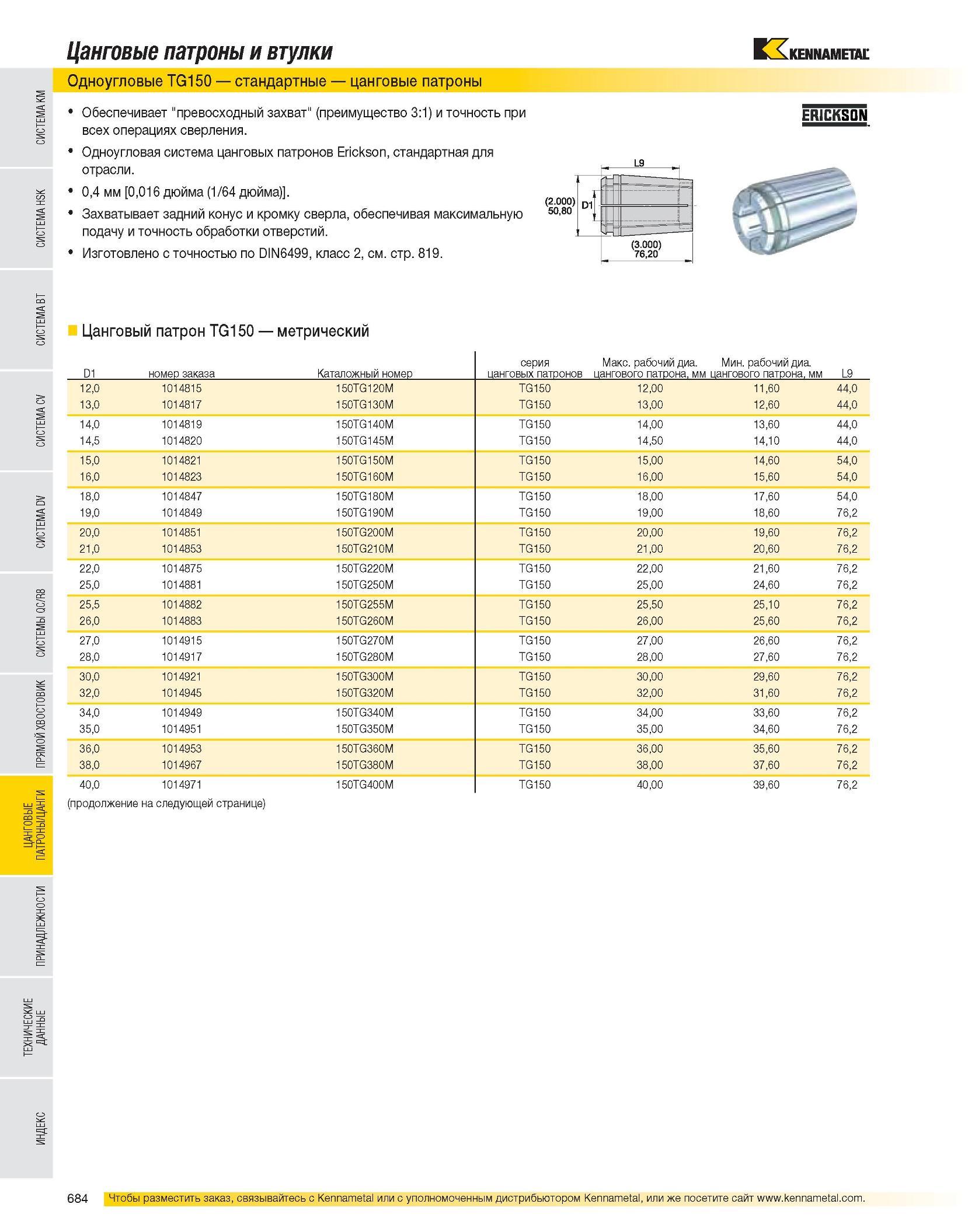

Цанговые патроны и втулки Одноугловые TG150 стандартные цанговые патроны Обеспечивает "превосходный захват" (преимущество 3:1) и точность при всех операциях сверления. Одноугловая система цанговых патронов Erickson, стандартная для отрасли. 0,4 мм [0,016 дюйма (1/64 дюйма)]. Захватывает задний конус и кромку сверла, обеспечивая максимальную подачу и точность обработки отверстий. Изготовлено с точностью по DIN6499, класс 2, см. стр. 819. ERICKSON Цанговый патрон TG150 метрический D1 номер заказа Каталожный номер серия цанговых патронов Макс. рабочий диа. цангового патрона, мм Мин. рабочий диа. цангового патрона, мм L9 12,0 1014815 150TG120M TG150 12,00 11,60 44,0 13,0 1014817 150TG130M TG150 13,00 12,60 44,0 14,0 1014819 150TG140M TG150 14,00 13,60 44,0 14,5 1014820 150TG145M TG150 14,50 14,10 44,0 15,0 1014821 150TG150M TG150 15,00 14,60 54,0 16,0 1014823 150TG160M TG150 16,00 15,60 54,0 18,0 1014847 150TG180M TG150 18,00 17,60 54,0 19,0 1014849 150TG190M TG150 19,00 18,60 76,2 20,0 1014851 150TG200M TG150 20,00 19,60 76,2 21,0 1014853 150TG210M TG150 21,00 20,60 76,2 22,0 1014875 150TG220M TG150 22,00 21,60 76,2 25,0 1014881 150TG250M TG150 25,00 24,60 76,2 25,5 1014882 150TG255M TG150 25,50 25,10 76,2 26,0 1014883 150TG260M TG150 26,00 25,60 76,2 27,0 1014915 150TG270M TG150 27,00 26,60 76,2 28,0 1014917 150TG280M TG150 28,00 27,60 76,2 30,0 1014921 150TG300M TG150 30,00 29,60 76,2 32,0 1014945 150TG320M TG150 32,00 31,60 76,2 34,0 1014949 150TG340M TG150 34,00 33,60 76,2 35,0 1014951 150TG350M TG150 35,00 34,60 76,2 36,0 1014953 150TG360M TG150 36,00 35,60 76,2 38,0 1014967 150TG380M TG150 38,00 37,60 76,2 40,0 1014971 150TG400M TG150 40,00 39,60 76,2 (продолжение на следующей странице)
