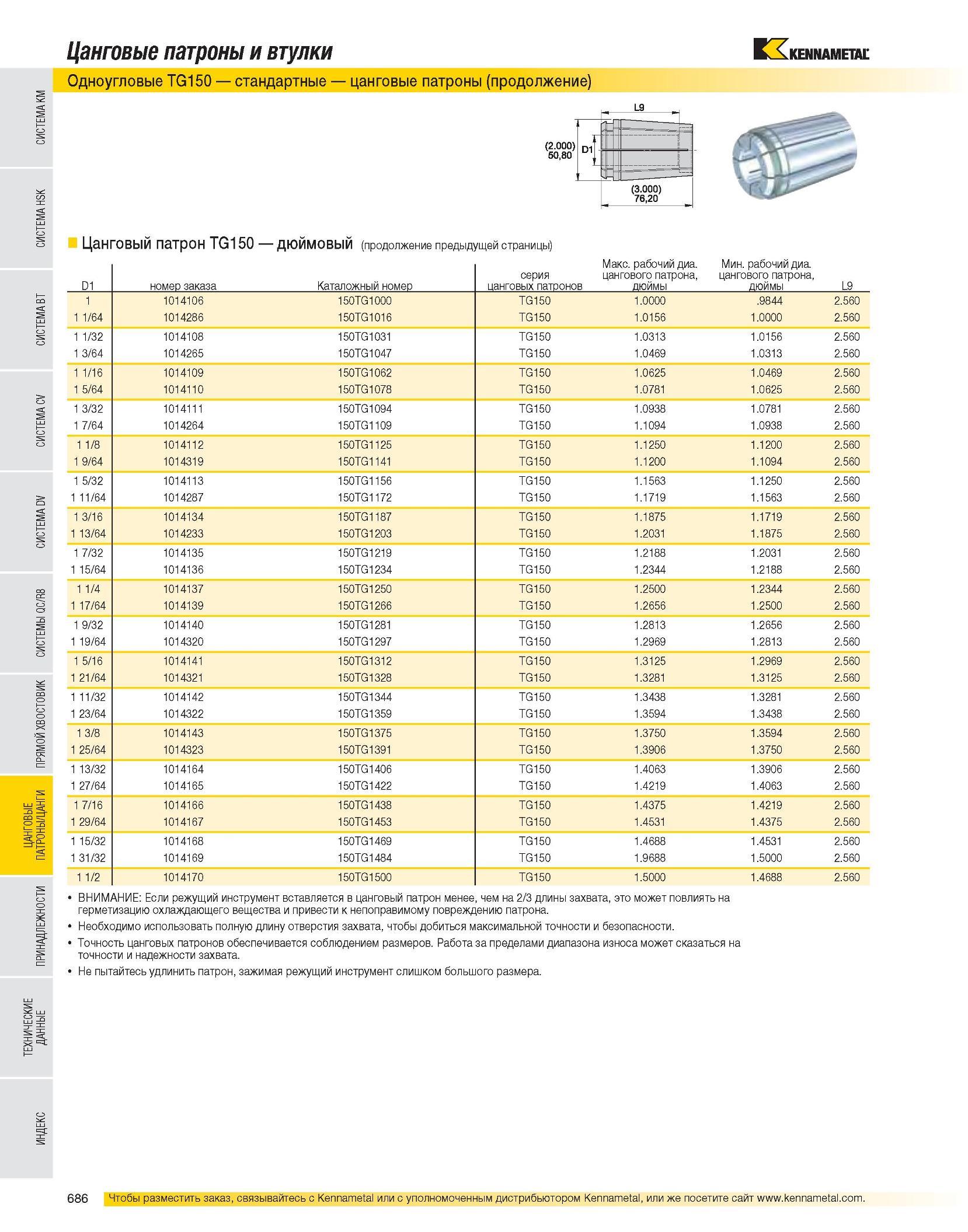

Цанговые патроны и втулки Одноугловые TG150 стандартные цанговые патроны (продолжение) Цанговый патрон TG150 дюймовый (продолжение предыдущей страницы) D1 номер заказа Каталожный номер серия цанговых патронов Макс. рабочий диа. цангового патрона, дюймы Мин. рабочий диа. цангового патрона, дюймы L9 1 1014106 150TG1000 TG150 1.0000 .9844 2.560 1 1/64 1014286 150TG1016 TG150 1.0156 1.0000 2.560 1 1/32 1014108 150TG1031 TG150 1.0313 1.0156 2.560 1 3/64 1014265 150TG1047 TG150 1.0469 1.0313 2.560 1 1/16 1014109 150TG1062 TG150 1.0625 1.0469 2.560 1 5/64 1014110 150TG1078 TG150 1.0781 1.0625 2.560 1 3/32 1014111 150TG1094 TG150 1.0938 1.0781 2.560 1 7/64 1014264 150TG1109 TG150 1.1094 1.0938 2.560 1 1/8 1014112 150TG1125 TG150 1.1250 1.1200 2.560 1 9/64 1014319 150TG1141 TG150 1.1200 1.1094 2.560 1 5/32 1014113 150TG1156 TG150 1.1563 1.1250 2.560 1 11/64 1014287 150TG1172 TG150 1.1719 1.1563 2.560 1 3/16 1014134 150TG1187 TG150 1.1875 1.1719 2.560 1 13/64 1014233 150TG1203 TG150 1.2031 1.1875 2.560 1 7/32 1014135 150TG1219 TG150 1.2188 1.2031 2.560 1 15/64 1014136 150TG1234 TG150 1.2344 1.2188 2.560 1 1/4 1014137 150TG1250 TG150 1.2500 1.2344 2.560 1 17/64 1014139 150TG1266 TG150 1.2656 1.2500 2.560 1 9/32 1014140 150TG1281 TG150 1.2813 1.2656 2.560 1 19/64 1014320 150TG1297 TG150 1.2969 1.2813 2.560 1 5/16 1014141 150TG1312 TG150 1.3125 1.2969 2.560 1 21/64 1014321 150TG1328 TG150 1.3281 1.3125 2.560 1 11/32 1014142 150TG1344 TG150 1.3438 1.3281 2.560 1 23/64 1014322 150TG1359 TG150 1.3594 1.3438 2.560 1 3/8 1014143 150TG1375 TG150 1.3750 1.3594 2.560 1 25/64 1014323 150TG1391 TG150 1.3906 1.3750 2.560 1 13/32 1014164 150TG1406 TG150 1.4063 1.3906 2.560 1 27/64 1014165 150TG1422 TG150 1.4219 1.4063 2.560 1 7/16 1014166 150TG1438 TG150 1.4375 1.4219 2.560 1 29/64 1014167 150TG1453 TG150 1.4531 1.4375 2.560 1 15/32 1014168 150TG1469 TG150 1.4688 1.4531 2.560 1 31/32 1014169 150TG1484 TG150 1.9688 1.5000 2.560 1 1/2 1014170 150TG1500 TG150 1.5000 1.4688 2.560 ВНИМАНИЕ: Если режущий инструмент вставляется в цанговый патрон менее, чем на 2/3 длины захвата, это может повлиять на герметизацию охлаждающего вещества и привести к непоправимому повреждению патрона. Необходимо использовать полную длину отверстия захвата, чтобы добиться максимальной точности и безопасности. Точность цанговых патронов обеспечивается соблюдением размеров. Работа за пределами диапазона износа может сказаться на точности и надежности захвата. Не пытайтесь удлинить патрон, зажимая режущий инструмент слишком большого размера.
