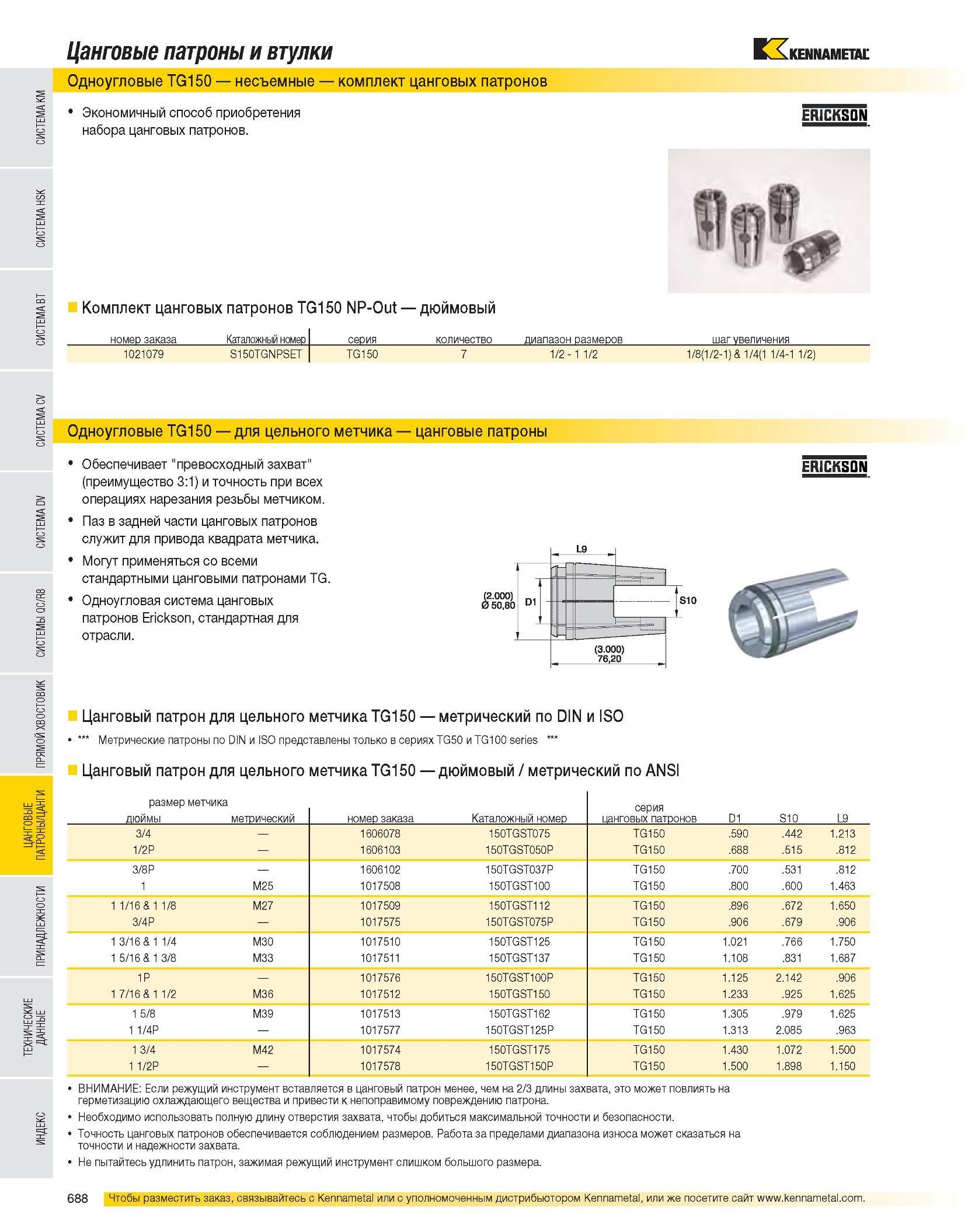

Цанговые патроны и втулки Одноугловые TG150 несъемные комплект цанговых патронов Экономичный способ приобретения набора цанговых патронов. Комплект цанговых патронов TG150 NP-Out дюймовый номер заказа Каталожный номер серия количество диапазон размеров шаг увеличения 1021079 S150TGNPSET TG150 7 1/2 - 1 1/2 1/8(1/2-1) & 1/4(1 1/4-1 1/2) Одноугловые TG150 для цельного метчика цанговые патроны Обеспечивает "превосходный захват" (преимущество 3:1) и точность при всех операциях нарезания резьбы метчиком. Паз в задней части цанговых патронов служит для привода квадрата метчика. Могут применяться со всеми стандартными цанговыми патронами TG. Одноугловая система цанговых патронов Erickson, стандартная для отрасли. ERICKSON Цанговый патрон для цельного метчика TG150 метрический по DIN и ISO Метрические патроны по DIN и ISO представлены только в сериях TG50 и TG100 series Цанговый патрон для цельного метчика TG150 дюймовый / метрический по ANSI размер метчика дюймы метрический номер заказа Каталожный номер серия цанговых патронов D1 S10 L9 3/4 1606078 150TGST075 TG150 .590 .442 1.213 1/2P 1606103 150TGST050P TG150 .688 .515 .812 3/8P 1606102 150TGST037P TG150 .700 .531 .812 1 M25 1017508 150TGST100 TG150 .800 .600 1.463 1 1/16 & 1 1/8 M27 1017509 150TGST112 TG150 .896 .672 1.650 3/4P 1017575 150TGST075P TG150 .906 .679 .906 1 3/16 & 1 1/4 M30 1017510 150TGST125 TG150 1.021 .766 1.750 1 5/16 & 1 3/8 M33 1017511 150TGST137 TG150 1.108 .831 1.687 1P 1017576 150TGST100P TG150 1.125 2.142 .906 1 7/16 & 1 1/2 M36 1017512 150TGST150 TG150 1.233 .925 1.625 1 5/8 M39 1017513 150TGST162 TG150 1.305 .979 1.625 1 1/4P 1017577 150TGST125P TG150 1.313 2.085 .963 1 3/4 M42 1017574 150TGST175 TG150 1.430 1.072 1.500 1 1/2P 1017578 150TGST150P TG150 1.500 1.898 1.150 ВНИМАНИЕ: Если режущий инструмент вставляется в цанговый патрон менее, чем на 2/3 длины захвата, это может повлиять на герметизацию охлаждающего вещества и привести к непоправимому повреждению патрона. Необходимо использовать полную длину отверстия захвата, чтобы добиться максимальной точности и безопасности. Точность цанговых патронов обеспечивается соблюдением размеров. Работа за пределами диапазона износа может сказаться на точности и надежности захвата. Не пытайтесь удлинить патрон, зажимая режущий инструмент слишком большого размера.
