691 Каталог KENNAMETAL 2007 Системы инструмента Станочная оснастка Стр.690

Каталог KENNAMETAL 2007 Системы инструмента Стр. 690 0691 Lab2u

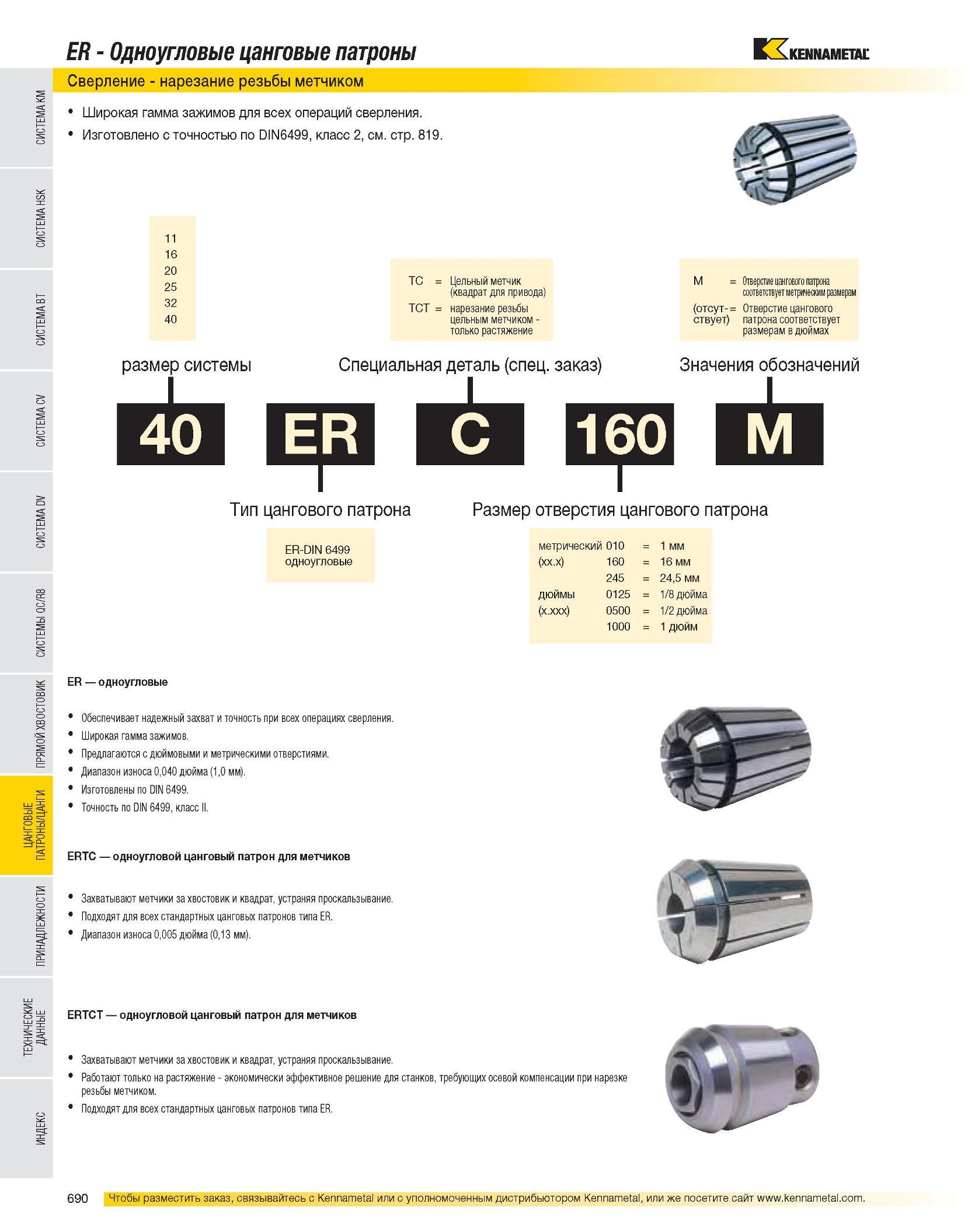

ER - Одноугловые цанговые патроны Сверление - нарезание резьбы метчиком Широкая гамма зажимов для всех операций сверления. Изготовлено с точностью по DIN6499, класс 2, см. стр. 819. 11 16 20 25 32 40 TC Цельный метчик (квадрат для привода) TCT нарезание резьбы цельным метчиком - только растяжение M Отверстие цангового патрона соответствует метрическим размерам (отсутствует Отверстие цангового патрона соответствует размерам в дюймах размер системы Специальная деталь (спец. заказ) Значения обозначений I _ I _ I ER1 С ИбОИ M т т Тип цангового патрона Размер отверстия цангового патрона ER-DIN 6499 одноугловые метрический 010 1 мм (xx.x) 160 16 мм 245 24,5 мм дюймы 0125 1/8 дюйма (x.xxx) 0500 1/2 дюйма 1000 1 дюйм 40 ER одноугловые Обеспечивает надежный захват и точность при всех операциях сверления. Широкая гамма зажимов. Предлагаются с дюймовыми и метрическими отверстиями. Диапазон износа 0,040 дюйма (1,0 мм). Изготовлены по DIN 6499. Точность по DIN 6499, класс II. ERTC одноугловой цанговый патрон для метчиков Захватывают метчики за хвостовик и квадрат, устраняя проскальзывание. Подходят для всех стандартных цанговых патронов типа ER. Диапазон износа 0,005 дюйма (0,13 мм). ERTCT одноугловой цанговый патрон для метчиков Захватывают метчики за хвостовик и квадрат, устраняя проскальзывание. Работают только на растяжение - экономически эффективное решение для станков, требующих осевой компенсации при нарезке резьбы метчиком. Подходят для всех стандартных цанговых патронов типа ER.
