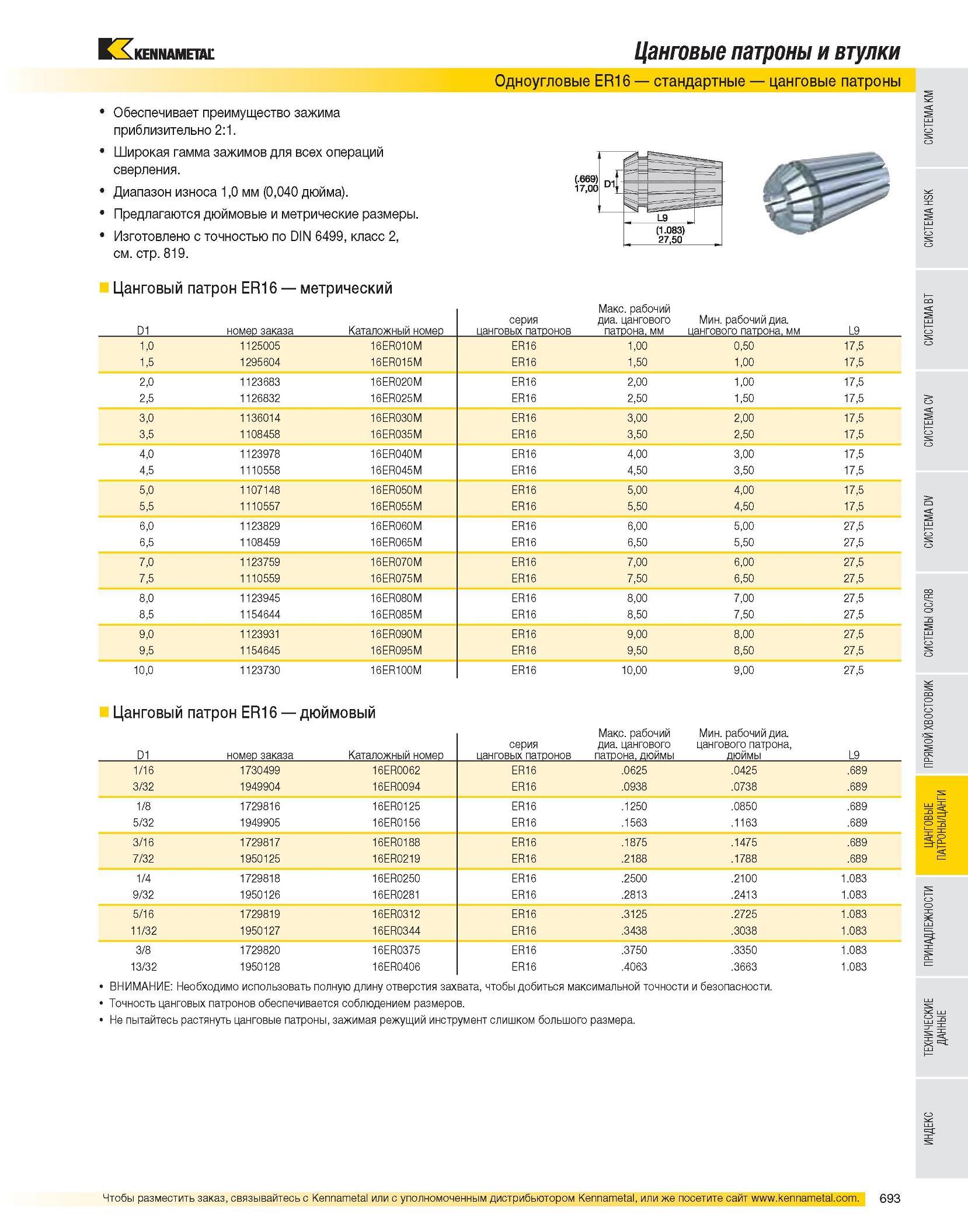

694 Каталог KENNAMETAL 2007 Системы инструмента Станочная оснастка Стр.693

Каталог KENNAMETAL 2007 Системы инструмента Стр. 693 0694 Lab2u

Обеспечивает преимущество зажима приблизительно 2:1. Широкая гамма зажимов для всех операций сверления. Диапазон износа 1,0 мм (0,040 дюйма). Предлагаются дюймовые и метрические размеры Изготовлено с точностью по DIN 6499, класс 2, см. стр. 819. Цанговый патрон ER16 метрический D1 номер заказа Каталожный номер серия цанговых патронов Макс. рабочий диа. цангового патрона, мм Мин. рабочий диа. цангового патрона, мм L9 1,0 1125005 16ER010M ER16 1,00 0,50 17,5 1,5 1295604 16ER015M ER16 1,50 1,00 17,5 2,0 1123683 16ER020M ER16 2,00 1,00 17,5 2,5 1126832 16ER025M ER16 2,50 1,50 17,5 3,0 1136014 16ER030M ER16 3,00 2,00 17,5 3,5 1108458 16ER035M ER16 3,50 2,50 17,5 4,0 1123978 16ER040M ER16 4,00 3,00 17,5 4,5 1110558 16ER045M ER16 4,50 3,50 17,5 5,0 1107148 16ER050M ER16 5,00 4,00 17,5 5,5 1110557 16ER055M ER16 5,50 4,50 17,5 6,0 1123829 16ER060M ER16 6,00 5,00 27,5 6,5 1108459 16ER065M ER16 6,50 5,50 27,5 7,0 1123759 16ER070M ER16 7,00 6,00 27,5 7,5 1110559 16ER075M ER16 7,50 6,50 27,5 8,0 1123945 16ER080M ER16 8,00 7,00 27,5 8,5 1154644 16ER085M ER16 8,50 7,50 27,5 9,0 1123931 16ER090M ER16 9,00 8,00 27,5 9,5 1154645 16ER095M ER16 9,50 8,50 27,5 10,0 1123730 16ER100M ER16 10,00 9,00 27,5 Цанговый патрон ER16 дюймовый D1 номер заказа Каталожный номер серия цанговых патронов Макс. рабочий диа. цангового патрона, дюймы Мин. рабочий диа. цангового патрона, дюймы L9 1/16 1730499 16ER0062 ER16 .0625 .0425 .689 3/32 1949904 16ER0094 ER16 .0938 .0738 .689 1/8 1729816 16ER0125 ER16 .1250 .0850 .689 5/32 1949905 16ER0156 ER16 .1563 .1163 .689 3/16 1729817 16ER0188 ER16 .1875 .1475 .689 7/32 1950125 16ER0219 ER16 .2188 .1788 .689 1/4 1729818 16ER0250 ER16 .2500 .2100 1.083 9/32 1950126 16ER0281 ER16 .2813 .2413 1.083 5/16 1729819 16ER0312 ER16 .3125 .2725 1.083 11/32 1950127 16ER0344 ER16 .3438 .3038 1.083 3/8 1729820 16ER0375 ER16 .3750 .3350 1.083 13/32 1950128 16ER0406 ER16 .4063 .3663 1.083 ВНИМАНИЕ: Необходимо использовать полную длину отверстия захвата, чтобы добиться максимальной точности и безопасности. Точность цанговых патронов обеспечивается соблюдением размеров. Не пытайтесь растянуть цанговые патроны, зажимая режущий инструмент слишком большого размера. Цанговые патроны и втулки Одноугловые ER16 стандартные цанговые патроны
