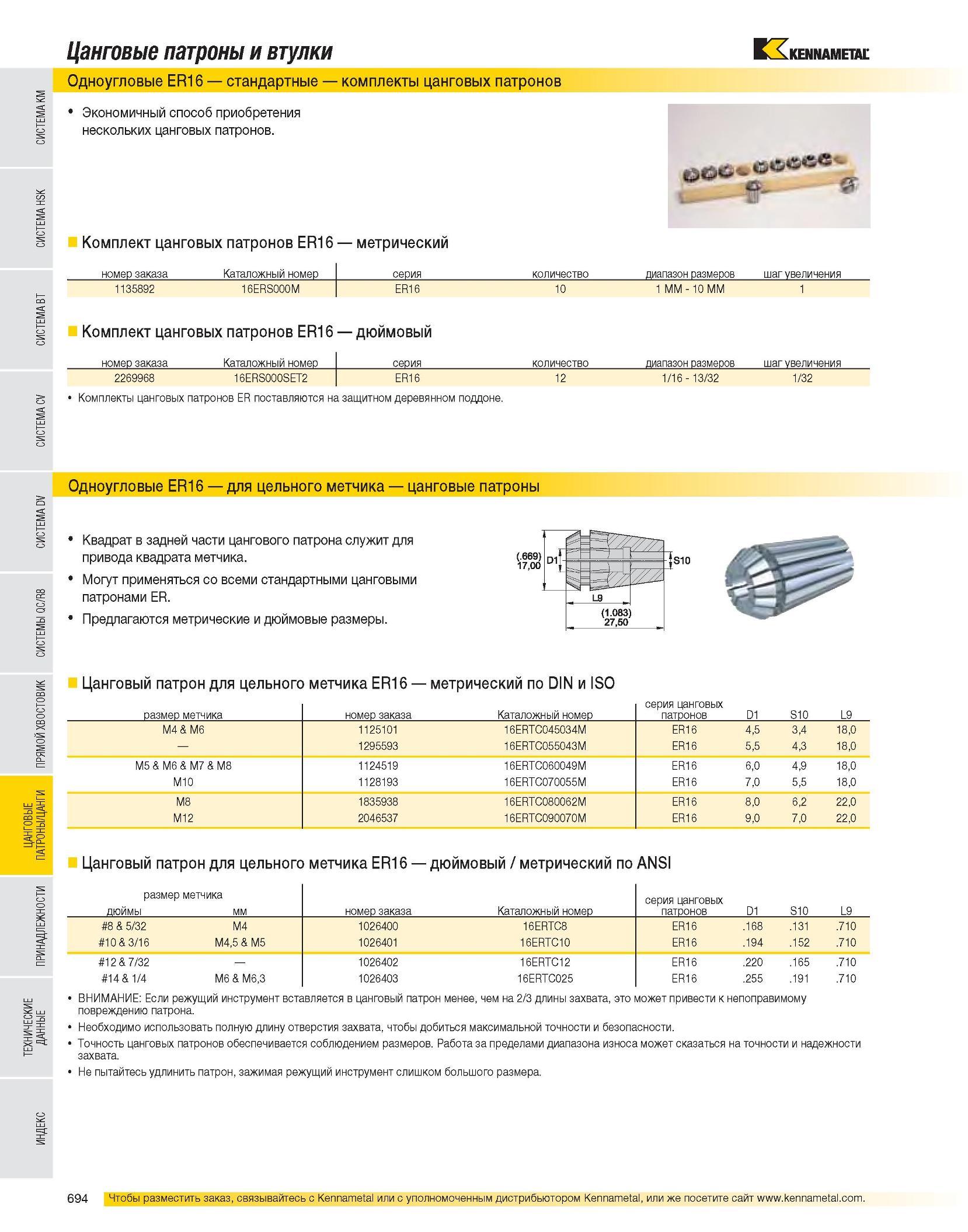

Цанговые патроны и втулки Одноугловые ER16 стандартные комплекты цанговых патронов Экономичный способ приобретения нескольких цанговых патронов. Комплект цанговых патронов ER16 метрический номер заказа Каталожный номер серия количество диапазон размеров шаг увеличения 1135892 16ERS000M ER16 10 1 MM - 10 MM 1 Комплект цанговых патронов ER16 номер заказа Каталожный номер дюймовый серия количество диапазон размеров шаг увеличения 2269968 16ERS000SET2 ER16 12 1/16 - 13/32 1/32 Комплекты цанговых патронов ER поставляются на защитном деревянном поддоне. Одноугловые ER16 для цельного метчика цанговые патроны Квадрат в задней части цангового патрона служит для привода квадрата метчика. Могут применяться со всеми стандартными цанговыми патронами ER. Предлагаются метрические и дюймовые размеры. Цанговый патрон для цельного метчика ER16 метрический по DIN и ISO размер метчика номер заказа Каталожный номер серия цанговых патронов D1 S10 L9 M4 & M6 1125101 16ERTC045034M ER16 4,5 3,4 18,0 - 1295593 16ERTC055043M ER16 5,5 4,3 18,0 M5 & M6 & M7 & M8 1124519 16ERTC060049M ER16 6,0 4,9 18,0 M10 1128193 16ERTC070055M ER16 7,0 5,5 18,0 M8 1835938 16ERTC080062M ER16 8,0 6,2 22,0 M12 2046537 16ERTC090070M ER16 9,0 7,0 22,0 Цанговый патрон для цельного метчика ER16 дюймовый / метрический по ANSI размер метчика дюймы мм номер заказа Каталожный номер серия цанговых патронов D1 S10 L9 #8 & 5/32 M4 1026400 16ERTC8 ER16 .168 .131 .710 #10 & 3/16 M4,5 & M5 1026401 16ERTC10 ER16 .194 .152 .710 #12 & 7/32 - 1026402 16ERTC12 ER16 .220 .165 .710 #14 & 1/4 M6 & M6,3 1026403 16ERTC025 ER16 .255 .191 .710 ВНИМАНИЕ: Если режущий инструмент вставляется в цанговый патрон менее, чем на 2/3 длины захвата, это может привести к непоправимому повреждению патрона. Необходимо использовать полную длину отверстия захвата, чтобы добиться максимальной точности и безопасности. Точность цанговых патронов обеспечивается соблюдением размеров. Работа за пределами диапазона износа может сказаться на точности и надежности захвата. Не пытайтесь удлинить патрон, зажимая режущий инструмент слишком большого размера.
