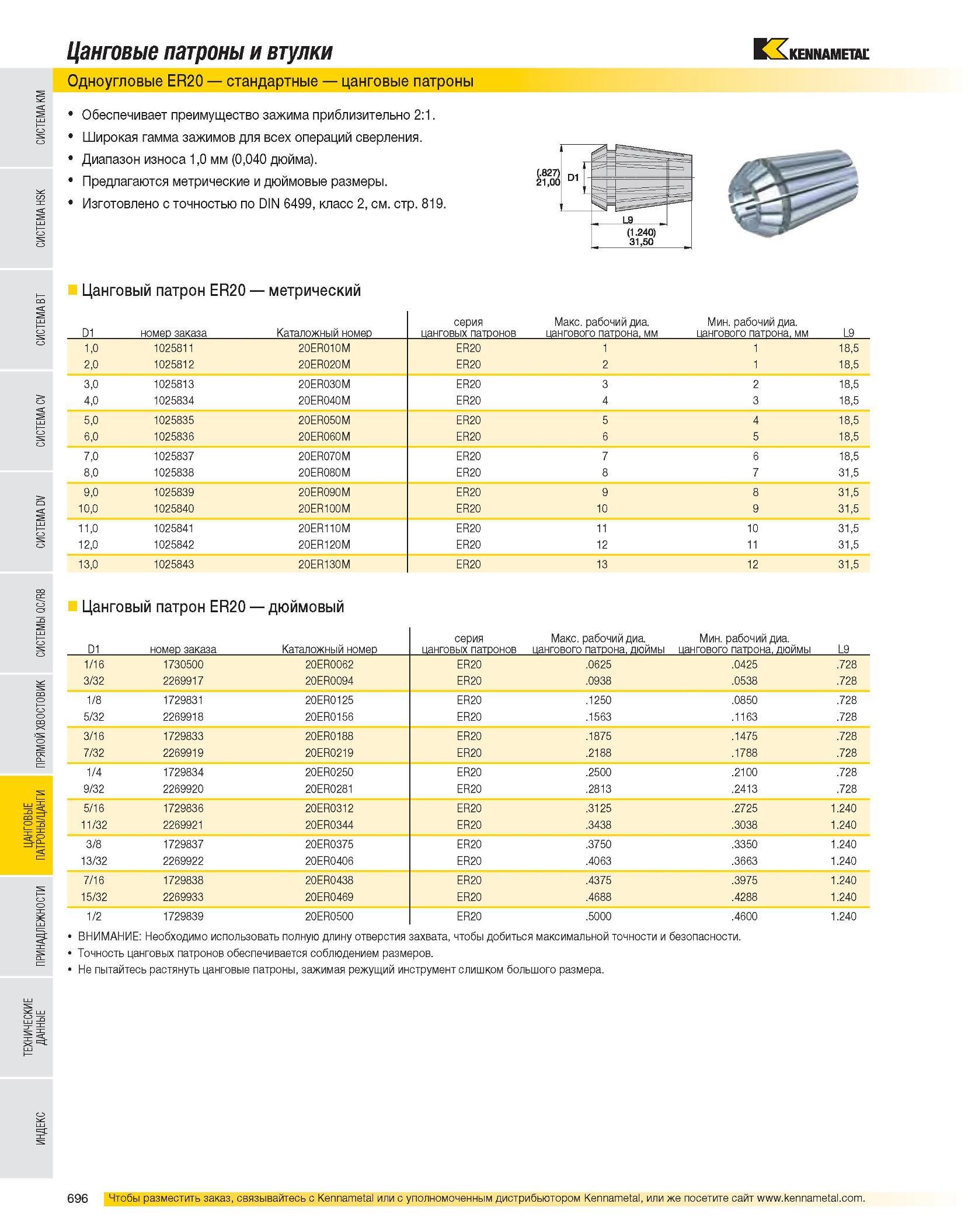

697 Каталог KENNAMETAL 2007 Системы инструмента Станочная оснастка Стр.696

Каталог KENNAMETAL 2007 Системы инструмента Стр. 696 0697 Lab2u

Цанговые патроны и втулки Одноугловые ER20 стандартные цанговые патроны Обеспечивает преимущество зажима приблизительно 2:1. Широкая гамма зажимов для всех операций сверления. Диапазон износа 1,0 мм (0,040 дюйма). Предлагаются метрические и дюймовые размеры. Изготовлено с точностью по DIN 6499, класс 2, см. стр. 819. Цанговый патрон ER20 метрический D1 номер заказа Каталожный номер серия цанговых патронов Макс. рабочий диа. цангового патрона, мм Мин. рабочий диа. цангового патрона, мм L9 1,0 1025811 20ER010M ER20 1 1 18,5 2,0 1025812 20ER020M ER20 2 1 18,5 3,0 1025813 20ER030M ER20 3 2 18,5 4,0 1025834 20ER040M ER20 4 3 18,5 5,0 1025835 20ER050M ER20 5 4 18,5 6,0 1025836 20ER060M ER20 6 5 18,5 7,0 1025837 20ER070M ER20 7 6 18,5 8,0 1025838 20ER080M ER20 8 7 31,5 9,0 1025839 20ER090M ER20 9 8 31,5 10,0 1025840 20ER100M ER20 10 9 31,5 11,0 1025841 20ER110M ER20 11 10 31,5 12,0 1025842 20ER120M ER20 12 11 31,5 13,0 1025843 20ER130M ER20 13 12 31,5 Цанговый патрон ER20 дюймовый D1 номер заказа Каталожный номер серия цанговых патронов Макс. рабочий диа. цангового патрона, дюймы Мин. рабочий диа. цангового патрона, дюймы L9 1/16 1730500 20ER0062 ER20 .0625 .0425 .728 3/32 2269917 20ER0094 ER20 .0938 .0538 .728 1/8 1729831 20ER0125 ER20 .1250 .0850 .728 5/32 2269918 20ER0156 ER20 .1563 .1163 .728 3/16 1729833 20ER0188 ER20 .1875 .1475 .728 7/32 2269919 20ER0219 ER20 .2188 .1788 .728 1/4 1729834 20ER0250 ER20 .2500 .2100 .728 9/32 2269920 20ER0281 ER20 .2813 .2413 .728 5/16 1729836 20ER0312 ER20 .3125 .2725 1.240 11/32 2269921 20ER0344 ER20 .3438 .3038 1.240 3/8 1729837 20ER0375 ER20 .3750 .3350 1.240 13/32 2269922 20ER0406 ER20 .4063 .3663 1.240 7/16 1729838 20ER0438 ER20 .4375 .3975 1.240 15/32 2269933 20ER0469 ER20 .4688 .4288 1.240 1/2 1729839 20ER0500 ER20 .5000 .4600 1.240 ВНИМАНИЕ: Необходимо использовать полную длину отверстия захвата, чтобы добиться максимальной точности и безопасности. Точность цанговых патронов обеспечивается соблюдением размеров. Не пытайтесь растянуть цанговые патроны, зажимая режущий инструмент слишком большого размера.
