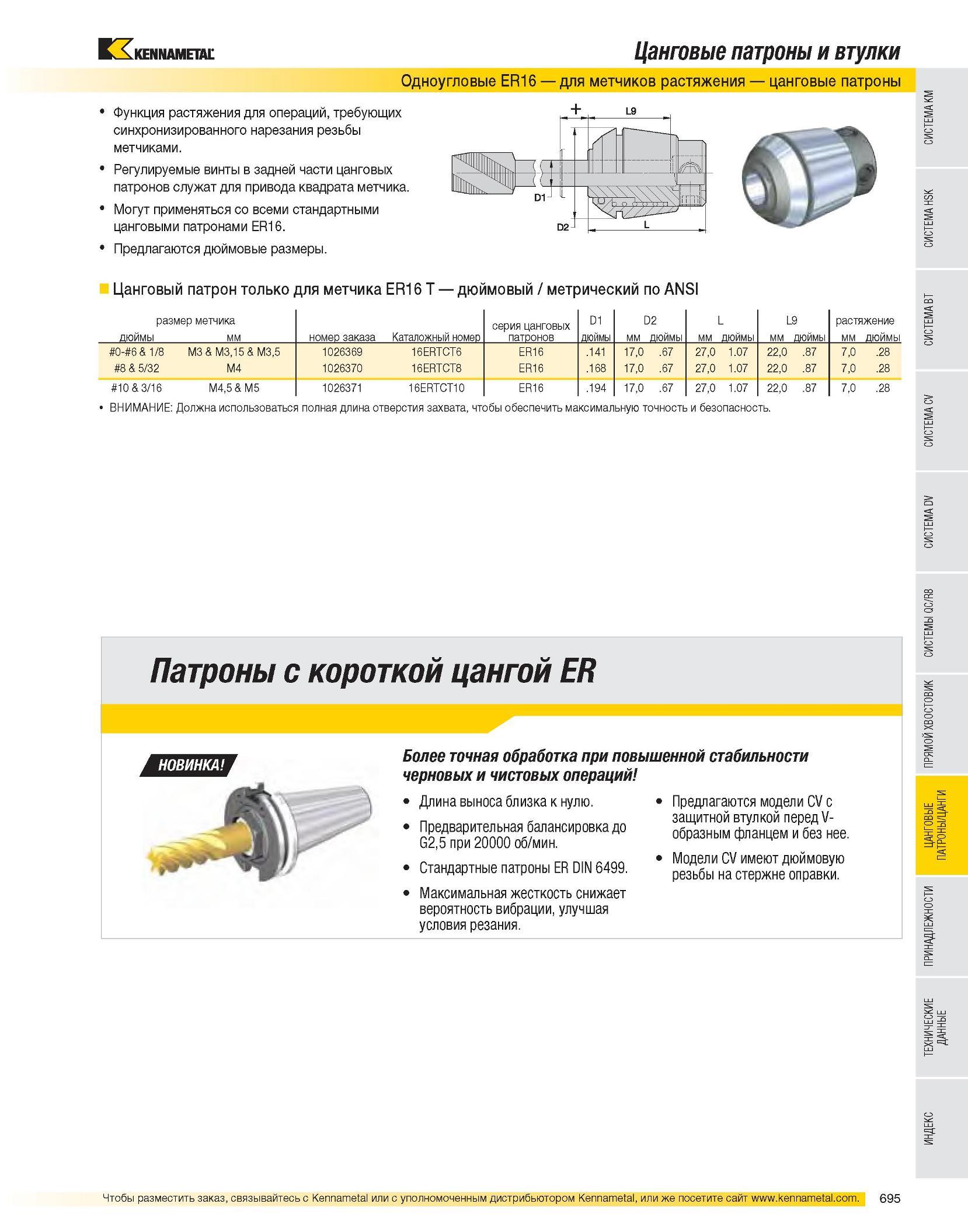

Цанговые патроны и втулки Одноугловые ER16 для метчиков растяжения цанговые патроны Функция растяжения для операций, требующих синхронизированного нарезания резьбы метчиками. Регулируемые винты в задней части цанговых патронов служат для привода квадрата метчика. Могут применяться со всеми стандартными цанговыми патронами ER16. Предлагаются дюймовые размеры. Цанговый патрон только для метчика ER16 T дюймовый / метрический по ANSI размер метчика дюймы мм номер заказа Каталожный номер серия цанговых патронов D1 дюймы D2 мм дюймы мм L дюймы L9 мм дюймы растяжение мм дюймы #0-#6 & 1/8 M3 & M3,15 & M3,5 1026369 16ERTCT6 ER16 .141 17,0 .67 27,0 1.07 22,0 .87 7,0 .28 #8 & 5/32 M4 1026370 16ERTCT8 ER16 .168 17,0 .67 27,0 1.07 22,0 .87 7,0 .28 #10 & 3/16 M4,5 & M5 1026371 16ERTCT10 ER16 .194 17,0 .67 27,0 1.07 22,0 .87 7,0 .28 ВНИМАНИЕ: Должна использоваться полная длина отверстия захвата, чтобы обеспечить максимальную точность и безопасность. Более точная обработка при повышенной стабильности черновых и чистовых операций Длина выноса близка к нулю. Предлагаются модели CV с Предварительная балансировка до G2,5 при 20000 об/мин. защитной втулкой перед V-образным фланцем и без нее. Стандартные патроны ER DIN 6499. Модели CV имеют дюймовую резьбы на стержне оправки. Максимальная жесткость снижает вероятность вибрации, улучшая условия резания. Патроны с короткой цангой ER
