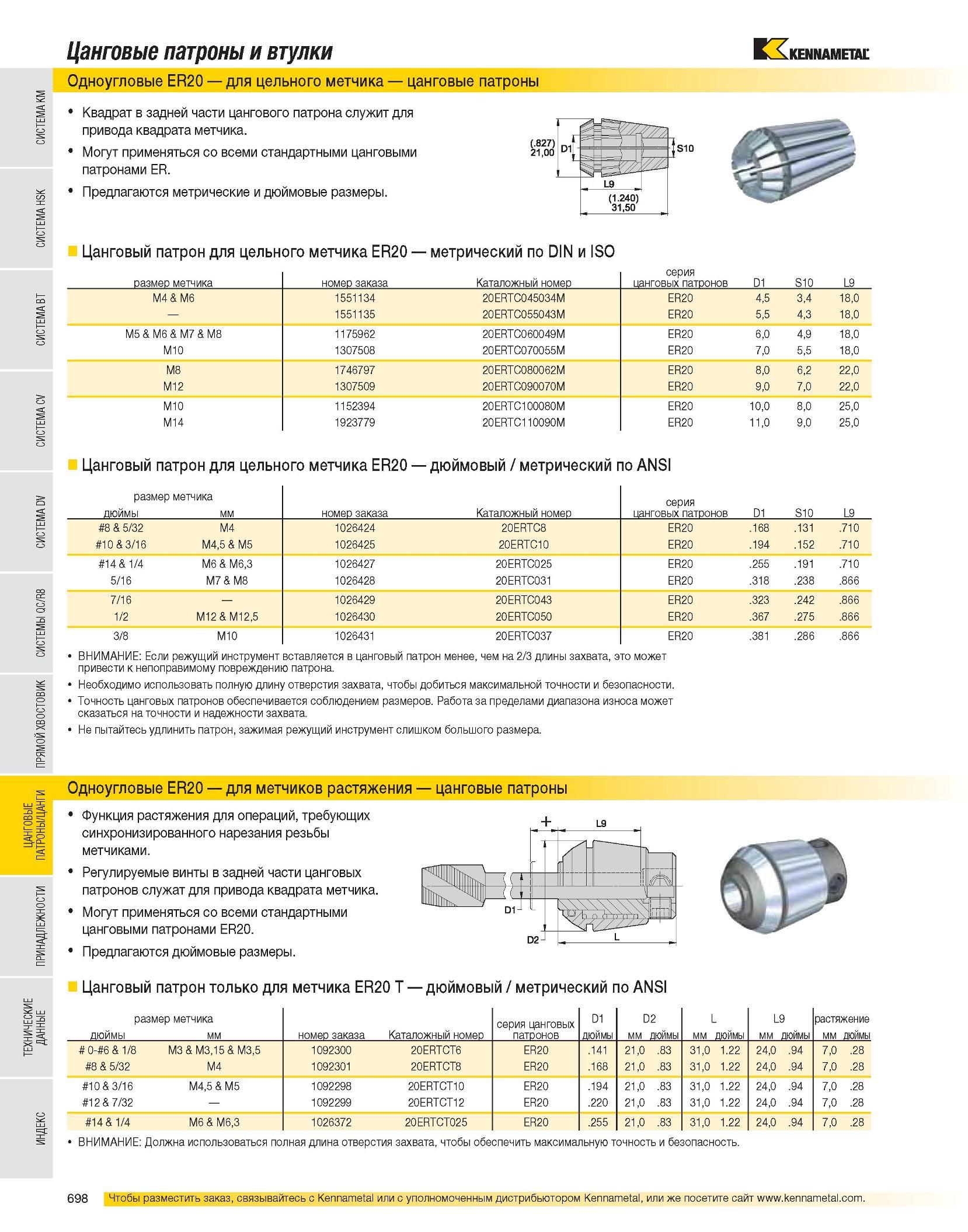

Цанговые патроны и втулки Одноугловые ER20 для цельного метчика цанговые патроны Квадрат в задней части цангового патрона служит для привода квадрата метчика. Могут применяться со всеми стандартными цанговыми патронами ER. Предлагаются метрические и дюймовые размеры. Цанговый патрон для цельного метчика ER20 метрический по DIN и ISO размер метчика номер заказа Каталожный номер серия цанговых патронов D1 S10 L9 M4 & M6 1551134 20ERTC045034M ER20 4,5 3,4 18,0 - 1551135 20ERTC055043M ER20 5,5 4,3 18,0 M5 & M6 & M7 & M8 1175962 20ERTC060049M ER20 6,0 4,9 18,0 M10 1307508 20ERTC070055M ER20 7,0 5,5 18,0 M8 1746797 20ERTC080062M ER20 8,0 6,2 22,0 M12 1307509 20ERTC090070M ER20 9,0 7,0 22,0 M10 1152394 20ERTC100080M ER20 10,0 8,0 25,0 M14 1923779 20ERTC110090M ER20 11,0 9,0 25,0 Цанговый патрон для цельного метчика ER20 дюймовый / метрический по ANSI размер метчика дюймы мм номер заказа Каталожный номер серия цанговых патронов D1 S10 L9 #8 & 5/32 M4 1026424 20ERTC8 ER20 .168 .131 .710 #10 & 3/16 M4,5 & M5 1026425 20ERTC10 ER20 .194 .152 .710 #14 & 1/4 M6 & M6,3 1026427 20ERTC025 ER20 .255 .191 .710 5/16 M7 & M8 1026428 20ERTC031 ER20 .318 .238 .866 7/16 1026429 20ERTC043 ER20 .323 .242 .866 1/2 M12 & M12,5 1026430 20ERTC050 ER20 .367 .275 .866 3/8 M10 1026431 20ERTC037 ER20 .381 .286 .866 ВНИМАНИЕ: Если режущий инструмент вставляется в цанговый патрон менее, чем на 2/3 длины захвата, это может привести к непоправимому повреждению патрона. Необходимо использовать полную длину отверстия захвата, чтобы добиться максимальной точности и безопасности. Точность цанговых патронов обеспечивается соблюдением размеров. Работа за пределами диапазона износа может сказаться на точности и надежности захвата. Не пытайтесь удлинить патрон, зажимая режущий инструмент слишком большого размера. Одноугловые ER20 для метчиков растяжения Функция растяжения для операций, требующих синхронизированного нарезания резьбы метчиками. Регулируемые винты в задней части цанговых патронов служат для привода квадрата метчика. Могут применяться со всеми стандартными цанговыми патронами ER20. Предлагаются дюймовые размеры. Цанговый патрон только для метчика ER20 T дюймовый / метрический по ANSI размер метчика дюймы мм номер заказа Каталожный номер серия цанговых патронов D1 дюймы D2 мм дюймы L мм дюймы L9 мм дюймы растяжение мм дюймы # 0-#6 & 1/8 M3 & M3,15 & M3,5 1092300 20ERTCT6 ER20 .141 21,0 .83 31,0 1.22 24,0 .94 7,0 .28 #8 & 5/32 M4 1092301 20ERTCT8 ER20 .168 21,0 .83 31,0 1.22 24,0 .94 7,0 .28 #10 & 3/16 M4,5 & M5 1092298 20ERTCT10 ER20 .194 21,0 .83 31,0 1.22 24,0 .94 7,0 .28 #12 & 7/32 1092299 20ERTCT12 ER20 .220 21,0 .83 31,0 1.22 24,0 .94 7,0 .28 #14 & 1/4 M6 & M6,3 1026372 20ERTCT025 ER20 .255 21,0 .83 31,0 1.22 24,0 .94 7,0 .28 ВНИМАНИЕ: Должна использоваться полная длина отверстия захвата, чтобы обеспечить максимальную точность и безопасность. - цанговые патроны
