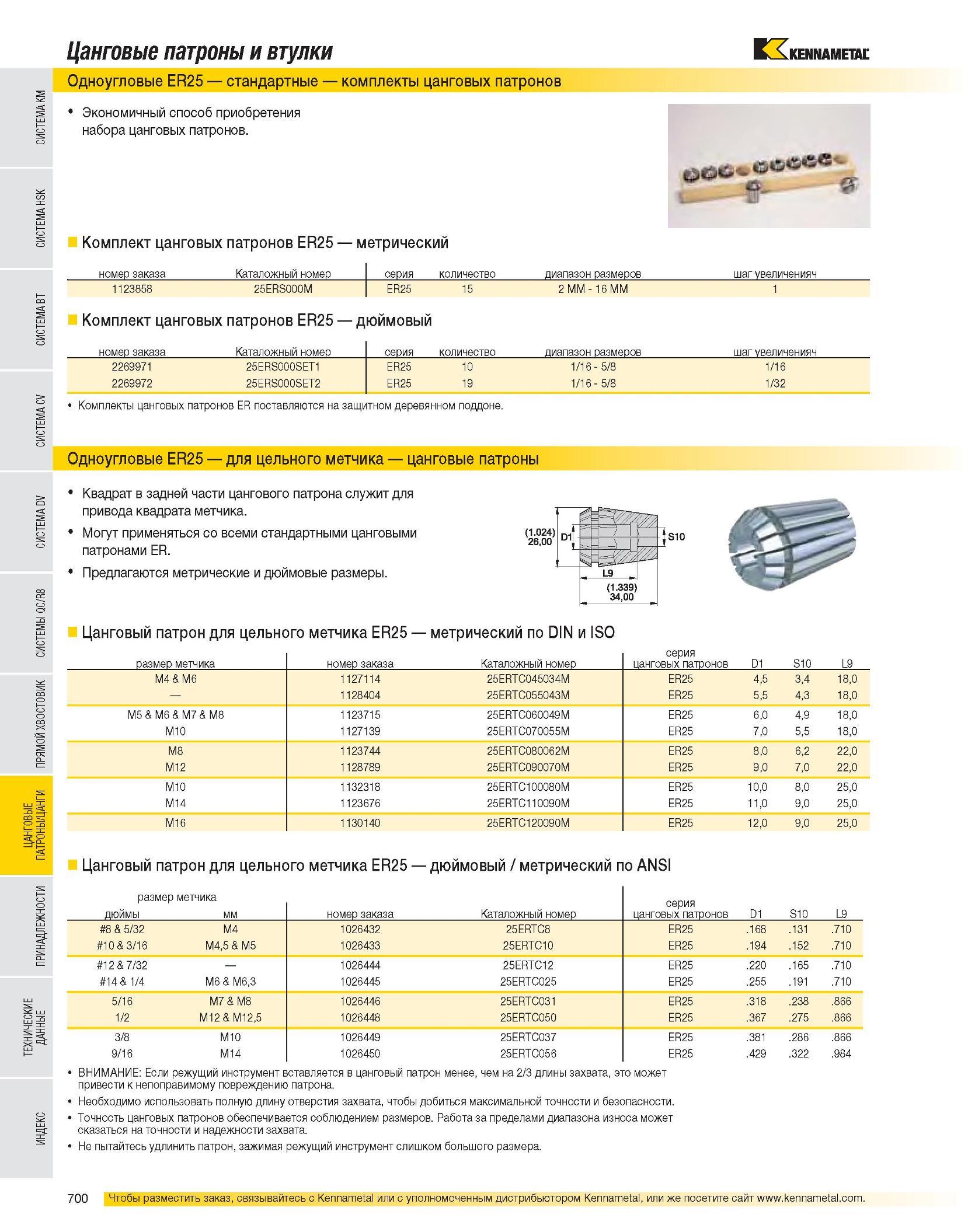

Цанговые патроны и втулки Одноугловые ER25 стандартные комплекты цанговых патронов Экономичный способ приобретения набора цанговых патронов. Комплект цанговых патронов ER25 метрический номер заказа Каталожный номер серия количество диапазон размеров шаг увеличенияч 1123858 25ERS000M ER25 15 2 MM - 16 MM 1 Комплект цанговых патронов ER25 дюймовый номер заказа Каталожный номер серия количество диапазон размеров шаг увеличенияч 2269971 25ERS000SET1 ER25 10 1/16 - 5/8 1/16 2269972 25ERS000SET2 ER25 19 1/16 - 5/8 1/32 Комплекты цанговых патронов ER поставляются на защитном деревянном поддоне. Одноугловые ER25 для цельного метчика цанговые патроны Квадрат в задней части цангового патрона служит для привода квадрата метчика. Могут применяться со всеми стандартными цанговыми патронами ER. Предлагаются метрические и дюймовые размеры. Цанговый патрон для цельного метчика ER25 метрический по DIN и ISO размер метчика номер заказа Каталожный номер серия цанговых патронов D1 S10 L9 M4 & M6 1127114 25ERTC045034M ER25 4,5 3,4 18,0 - 1128404 25ERTC055043M ER25 5,5 4,3 18,0 M5 & M6 & M7 & M8 1123715 25ERTC060049M ER25 6,0 4,9 18,0 M10 1127139 25ERTC070055M ER25 7,0 5,5 18,0 M8 1123744 25ERTC080062M ER25 8,0 6,2 22,0 M12 1128789 25ERTC090070M ER25 9,0 7,0 22,0 M10 1132318 25ERTC100080M ER25 10,0 8,0 25,0 M14 1123676 25ERTC110090M ER25 11,0 9,0 25,0 M16 1130140 25ERTC120090M ER25 12,0 9,0 25,0 Цанговый патрон для цельного метчика ER25 дюймовый / метрический по ANSI размер метчика дюймы мм номер заказа Каталожный номер серия цанговых патронов D1 S10 L9 #8 & 5/32 M4 1026432 25ERTC8 ER25 .168 .131 .710 #10 & 3/16 M4,5 & M5 1026433 25ERTC10 ER25 .194 .152 .710 #12 & 7/32 1026444 25ERTC12 ER25 .220 .165 .710 #14 & 1/4 M6 & M6,3 1026445 25ERTC025 ER25 .255 .191 .710 5/16 M7 & M8 1026446 25ERTC031 ER25 .318 .238 .866 1/2 M12 & M12,5 1026448 25ERTC050 ER25 .367 .275 .866 3/8 M10 1026449 25ERTC037 ER25 .381 .286 .866 9/16 M14 1026450 25ERTC056 ER25 .429 .322 .984 ВНИМАНИЕ: Если режущий инструмент вставляется в цанговый патрон менее, чем на 2/3 длины захвата, это может привести к непоправимому повреждению патрона. Необходимо использовать полную длину отверстия захвата, чтобы добиться максимальной точности и безопасности. Точность цанговых патронов обеспечивается соблюдением размеров. Работа за пределами диапазона износа может сказаться на точности и надежности захвата. Не пытайтесь удлинить патрон, зажимая режущий инструмент слишком большого размера.
