702 Каталог KENNAMETAL 2007 Системы инструмента Станочная оснастка Стр.701

Каталог KENNAMETAL 2007 Системы инструмента Стр. 701 0702 Lab2u

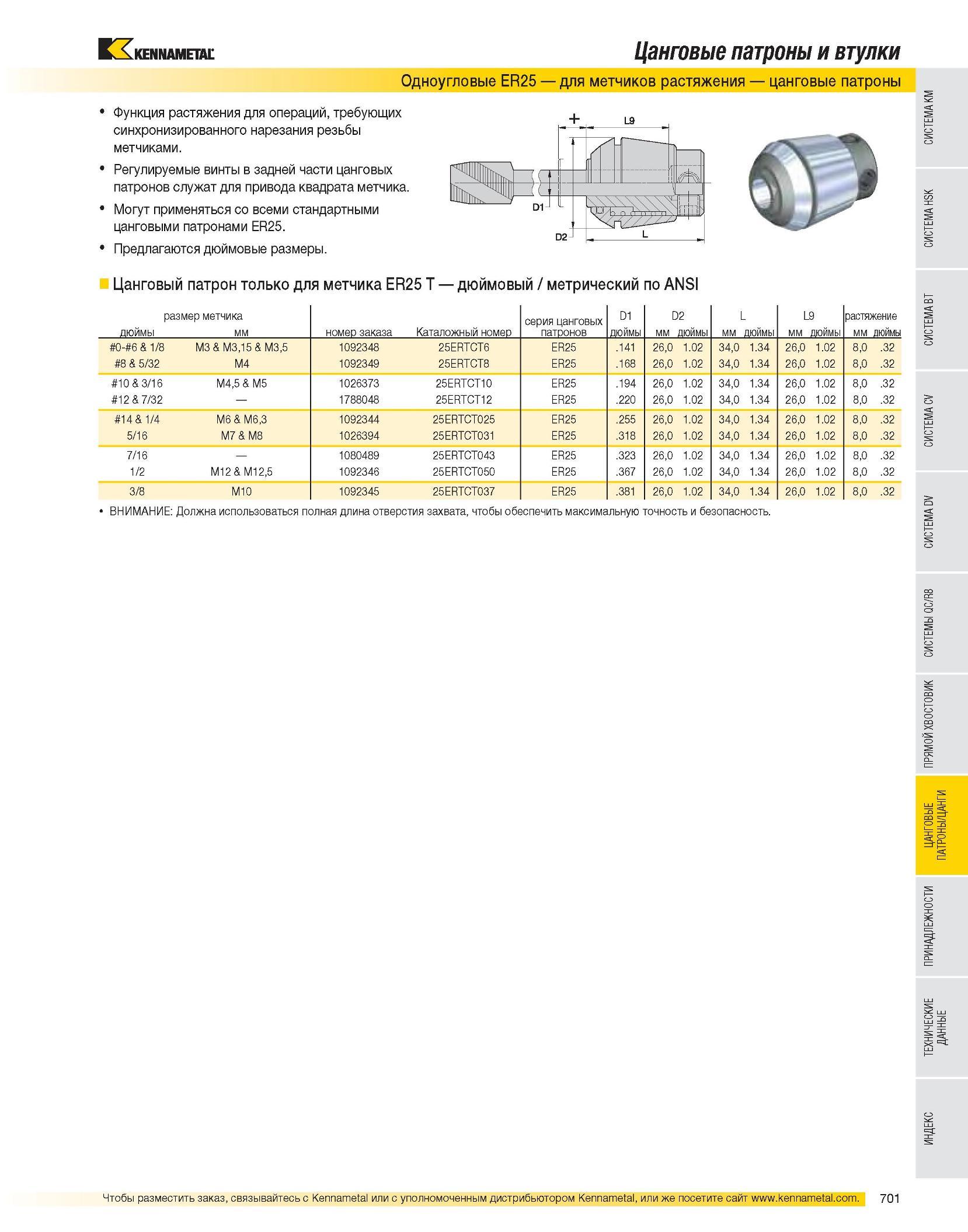

Цанговые патроны и втулки Одноугловые ER25 для метчиков растяжения цанговые патроны Функция растяжения для операций, требующих синхронизированного нарезания резьбы метчиками. Регулируемые винты в задней части цанговых патронов служат для привода квадрата метчика. Могут применяться со всеми стандартными цанговыми патронами ER25. Предлагаются дюймовые размеры. Цанговый патрон только для метчика ER25 T дюймовый / метрический по ANSI размер метчика дюймы мм номер заказа Каталожный номер серия цанговых патронов D1 дюймы D2 мм дюймы мм дюймы L9 мм дюймы растяжение мм дюймы #0-#6 & 1/8 M3 & M3,15 & M3,5 1092348 25ERTCT6 ER25 .141 26,0 1.02 34,0 1.34 26,0 1.02 8,0 .32 #8 & 5/32 M4 1092349 25ERTCT8 ER25 .168 26,0 1.02 34,0 1.34 26,0 1.02 8,0 .32 #10 & 3/16 M4,5 & M5 1026373 25ERTCT10 ER25 .194 26,0 1.02 34,0 1.34 26,0 1.02 8,0 .32 #12 & 7/32 - 1788048 25ERTCT12 ER25 .220 26,0 1.02 34,0 1.34 26,0 1.02 8,0 .32 #14 & 1/4 M6 & M6,3 1092344 25ERTCT025 ER25 .255 26,0 1.02 34,0 1.34 26,0 1.02 8,0 .32 5/16 M7 & M8 1026394 25ERTCT031 ER25 .318 26,0 1.02 34,0 1.34 26,0 1.02 8,0 .32 7/16 - 1080489 25ERTCT043 ER25 .323 26,0 1.02 34,0 1.34 26,0 1.02 8,0 .32 1/2 M12 & M12,5 1092346 25ERTCT050 ER25 .367 26,0 1.02 34,0 1.34 26,0 1.02 8,0 .32 3/8 M10 1092345 25ERTCT037 ER25 .381 26,0 1.02 34,0 1.34 26,0 1.02 8,0 .32 ВНИМАНИЕ: Должна использоваться полная длина отверстия захвата, чтобы обеспечить максимальную точность и безопасность.
