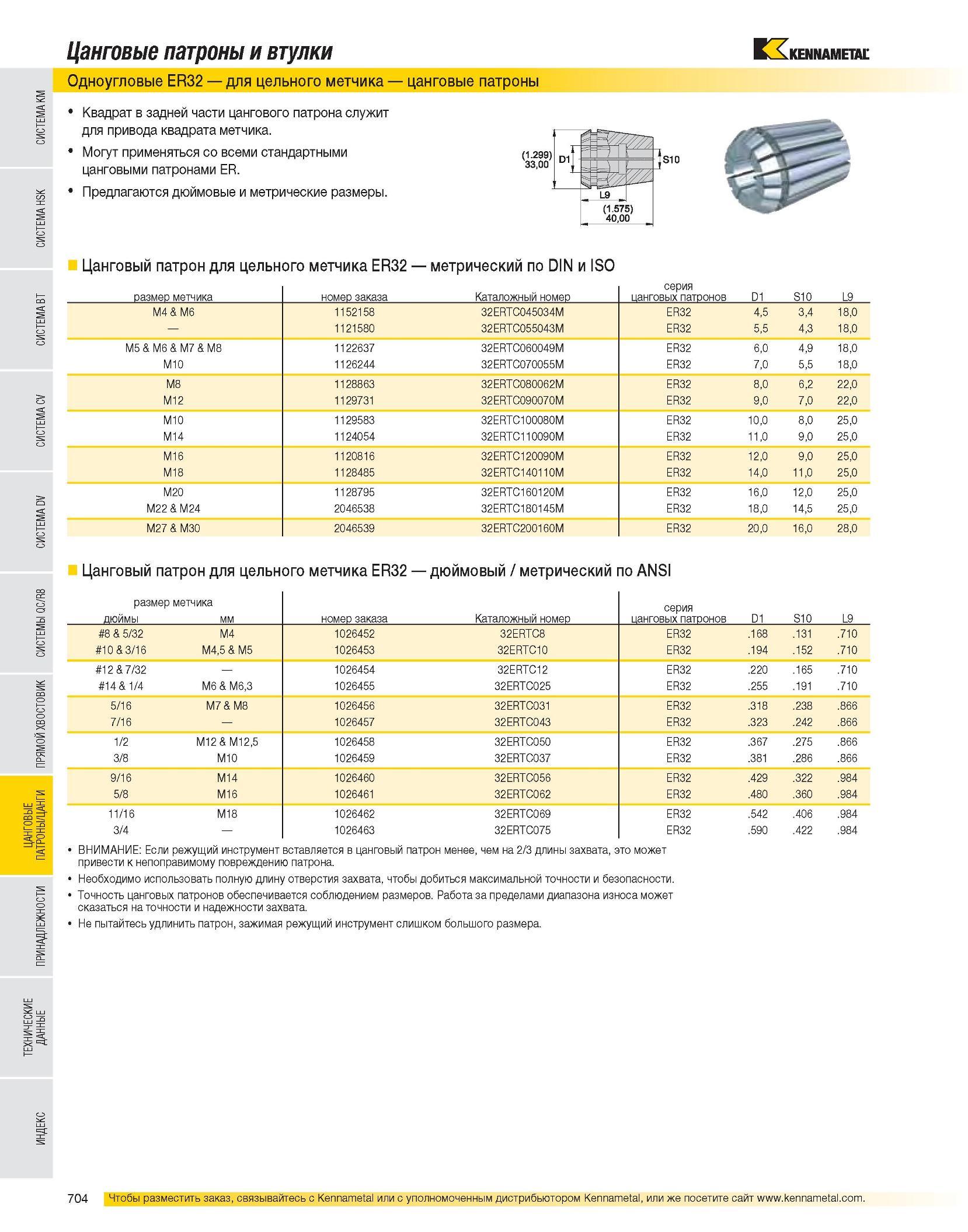

Цанговые патроны и втулки Одноугловые ER32 для цельного метчика цанговые патроны Квадрат в задней части цангового патрона служит для привода квадрата метчика. Могут применяться со всеми стандартными цанговыми патронами ER. Предлагаются дюймовые и метрические размеры. Цанговый патрон для цельного метчика ER32 метрический по DIN и ISO размер метчика номер заказа Каталожный номер серия цанговых патронов D1 S10 L9 M4 & M6 1152158 32ERTC045034M ER32 4,5 3,4 18,0 - 1121580 32ERTC055043M ER32 5,5 4,3 18,0 M5 & M6 & M7 & M8 1122637 32ERTC060049M ER32 6,0 4,9 18,0 M10 1126244 32ERTC070055M ER32 7,0 5,5 18,0 M8 1128863 32ERTC080062M ER32 8,0 6,2 22,0 M12 1129731 32ERTC090070M ER32 9,0 7,0 22,0 M10 1129583 32ERTC100080M ER32 10,0 8,0 25,0 M14 1124054 32ERTC110090M ER32 11,0 9,0 25,0 M16 1120816 32ERTC120090M ER32 12,0 9,0 25,0 M18 1128485 32ERTC140110M ER32 14,0 11,0 25,0 M20 1128795 32ERTC160120M ER32 16,0 12,0 25,0 M22 & M24 2046538 32ERTC180145M ER32 18,0 14,5 25,0 M27 & M30 2046539 32ERTC200160M ER32 20,0 16,0 28,0 Цанговый патрон для цельного метчика ER32 дюймовый / метрический по ANSI размер метчика дюймы мм номер заказа Каталожный номер серия цанговых патронов D1 S10 L9 #8 & 5/32 M4 1026452 32ERTC8 ER32 .168 .131 .710 #10 & 3/16 M4,5 & M5 1026453 32ERTC10 ER32 .194 .152 .710 #12 & 7/32 - 1026454 32ERTC12 ER32 .220 .165 .710 #14 & 1/4 M6 & M6,3 1026455 32ERTC025 ER32 .255 .191 .710 5/16 M7 & M8 1026456 32ERTC031 ER32 .318 .238 .866 7/16 1026457 32ERTC043 ER32 .323 .242 .866 1/2 M12 & M12,5 1026458 32ERTC050 ER32 .367 .275 .866 3/8 M10 1026459 32ERTC037 ER32 .381 .286 .866 9/16 M14 1026460 32ERTC056 ER32 .429 .322 .984 5/8 M16 1026461 32ERTC062 ER32 .480 .360 .984 11/16 M18 1026462 32ERTC069 ER32 .542 .406 .984 3/4 1026463 32ERTC075 ER32 .590 .422 .984 ВНИМАНИЕ: Если режущий инструмент вставляется в цанговый патрон менее, чем на 2/3 длины захвата, это может привести к непоправимому повреждению патрона. Необходимо использовать полную длину отверстия захвата, чтобы добиться максимальной точности и безопасности. Точность цанговых патронов обеспечивается соблюдением размеров. Работа за пределами диапазона износа может сказаться на точности и надежности захвата. Не пытайтесь удлинить патрон, зажимая режущий инструмент слишком большого размера.
