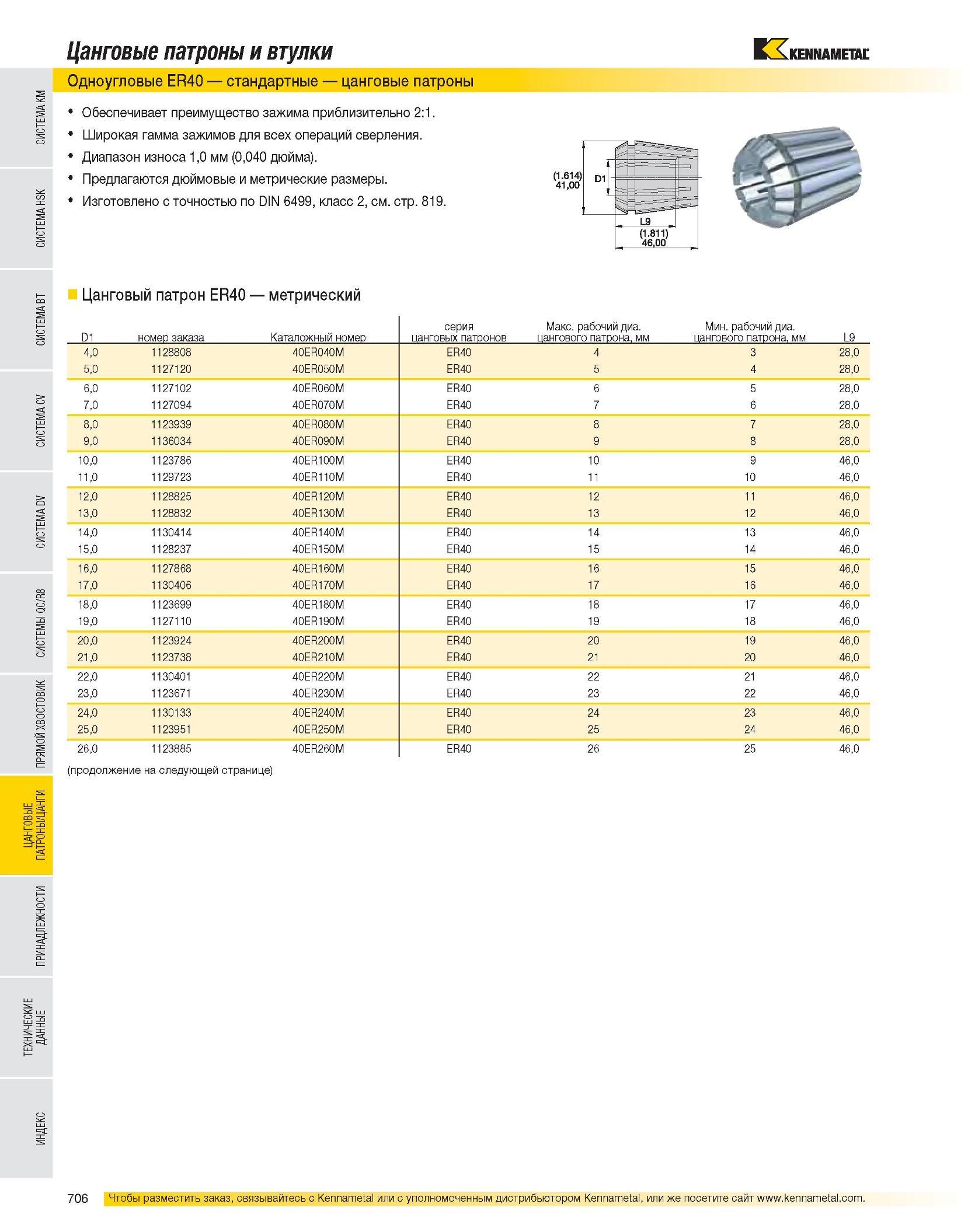

Цанговые патроны и втулки Одноугловые ER40 стандартные цанговые патроны Обеспечивает преимущество зажима приблизительно 2:1. Широкая гамма зажимов для всех операций сверления. Диапазон износа 1,0 мм (0,040 дюйма). Предлагаются дюймовые и метрические размеры. Изготовлено с точностью по DIN 6499, класс 2, см. стр. 819. Цанговый патрон ER40 метрический D1 номер заказа Каталожный номер серия цанговых патронов Макс. рабочий диа. цангового патрона, мм Мин. рабочий диа. цангового патрона, мм L9 4,0 1128808 40ER040M ER40 4 3 28,0 5,0 1127120 40ER050M ER40 5 4 28,0 6,0 1127102 40ER060M ER40 6 5 28,0 7,0 1127094 40ER070M ER40 7 6 28,0 8,0 1123939 40ER080M ER40 8 7 28,0 9,0 1136034 40ER090M ER40 9 8 28,0 10,0 1123786 40ER100M ER40 10 9 46,0 11,0 1129723 40ER110M ER40 11 10 46,0 12,0 1128825 40ER120M ER40 12 11 46,0 13,0 1128832 40ER130M ER40 13 12 46,0 14,0 1130414 40ER140M ER40 14 13 46,0 15,0 1128237 40ER150M ER40 15 14 46,0 16,0 1127868 40ER160M ER40 16 15 46,0 17,0 1130406 40ER170M ER40 17 16 46,0 18,0 1123699 40ER180M ER40 18 17 46,0 19,0 1127110 40ER190M ER40 19 18 46,0 20,0 1123924 40ER200M ER40 20 19 46,0 21,0 1123738 40ER210M ER40 21 20 46,0 22,0 1130401 40ER220M ER40 22 21 46,0 23,0 1123671 40ER230M ER40 23 22 46,0 24,0 1130133 40ER240M ER40 24 23 46,0 25,0 1123951 40ER250M ER40 25 24 46,0 26,0 1123885 40ER260M ER40 26 25 46,0 (продолжение на следующей странице)
