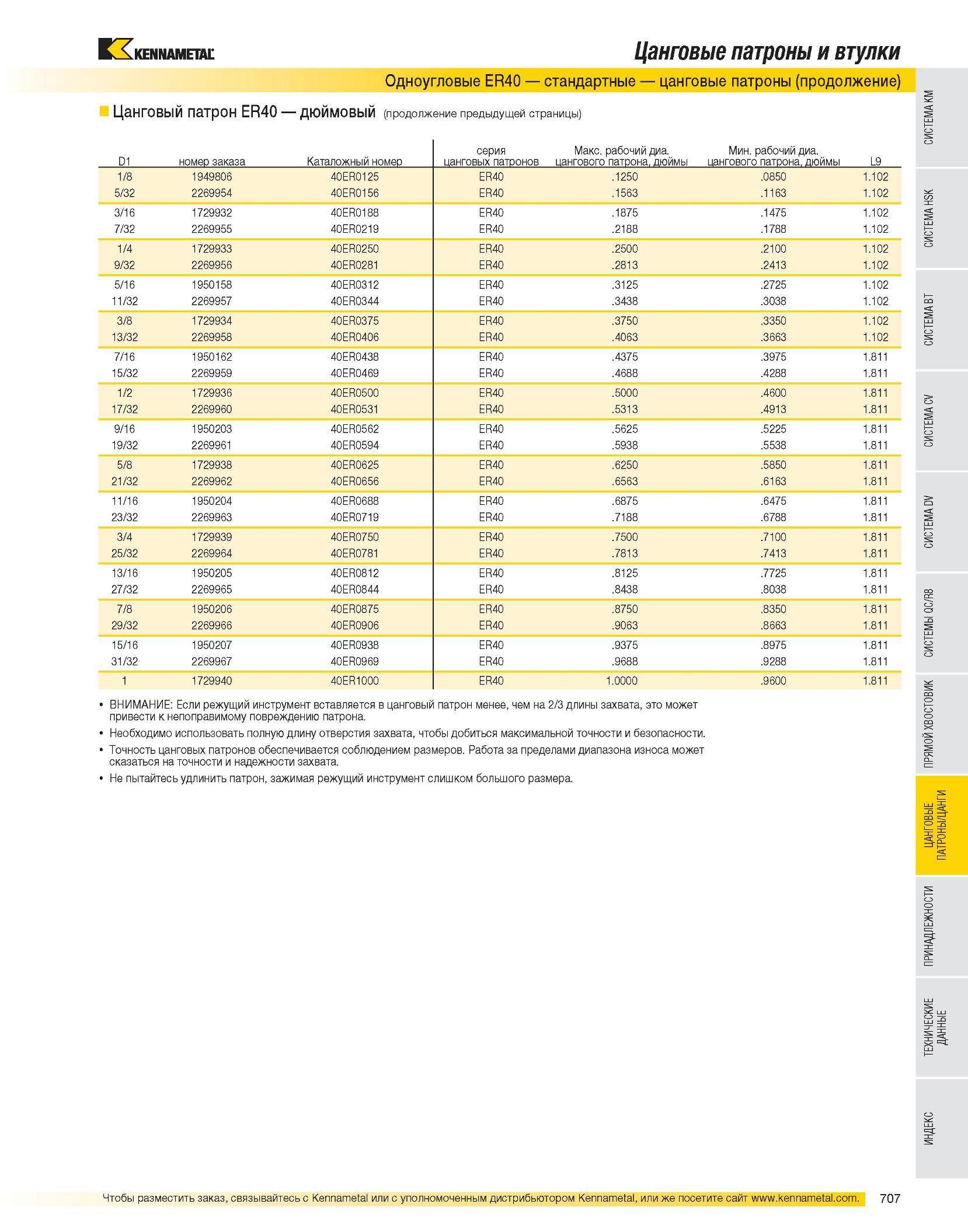

Цанговые патроны и втулки Одноугловые ER40 стандартные цанговые патроны (продолжение) Цанговый патрон ER40 дюймовый (продолжение предыдущей страницы) D1 номер заказа Каталожный номер серия цанговых патронов Макс. рабочий диа. цангового патрона, дюймы Мин. рабочий диа. цангового патрона, дюймы L9 1/8 1949806 40ER0125 ER40 .1250 .0850 1.102 5/32 2269954 40ER0156 ER40 .1563 .1163 1.102 3/16 1729932 40ER0188 ER40 .1875 .1475 1.102 7/32 2269955 40ER0219 ER40 .2188 .1788 1.102 1/4 1729933 40ER0250 ER40 .2500 .2100 1.102 9/32 2269956 40ER0281 ER40 .2813 .2413 1.102 5/16 1950158 40ER0312 ER40 .3125 .2725 1.102 11/32 2269957 40ER0344 ER40 .3438 .3038 1.102 3/8 1729934 40ER0375 ER40 .3750 .3350 1.102 13/32 2269958 40ER0406 ER40 .4063 .3663 1.102 7/16 1950162 40ER0438 ER40 .4375 .3975 1.811 15/32 2269959 40ER0469 ER40 .4688 .4288 1.811 1/2 1729936 40ER0500 ER40 .5000 .4600 1.811 17/32 2269960 40ER0531 ER40 .5313 .4913 1.811 9/16 1950203 40ER0562 ER40 .5625 .5225 1.811 19/32 2269961 40ER0594 ER40 .5938 .5538 1.811 5/8 1729938 40ER0625 ER40 .6250 .5850 1.811 21/32 2269962 40ER0656 ER40 .6563 .6163 1.811 11/16 1950204 40ER0688 ER40 .6875 .6475 1.811 23/32 2269963 40ER0719 ER40 .7188 .6788 1.811 3/4 1729939 40ER0750 ER40 .7500 .7100 1.811 25/32 2269964 40ER0781 ER40 .7813 .7413 1.811 13/16 1950205 40ER0812 ER40 .8125 .7725 1.811 27/32 2269965 40ER0844 ER40 .8438 .8038 1.811 7/8 1950206 40ER0875 ER40 .8750 .8350 1.811 29/32 2269966 40ER0906 ER40 .9063 .8663 1.811 15/16 1950207 40ER0938 ER40 .9375 .8975 1.811 31/32 2269967 40ER0969 ER40 .9688 .9288 1.811 1 1729940 40ER1000 ER40 1.0000 .9600 1.811 ВНИМАНИЕ: Если режущий инструмент вставляется в цанговый патрон менее, чем на 2/3 длины захвата, это может привести к непоправимому повреждению патрона. Необходимо использовать полную длину отверстия захвата, чтобы добиться максимальной точности и безопасности. Точность цанговых патронов обеспечивается соблюдением размеров. Работа за пределами диапазона износа может сказаться на точности и надежности захвата. Не пытайтесь удлинить патрон, зажимая режущий инструмент слишком большого размера.
