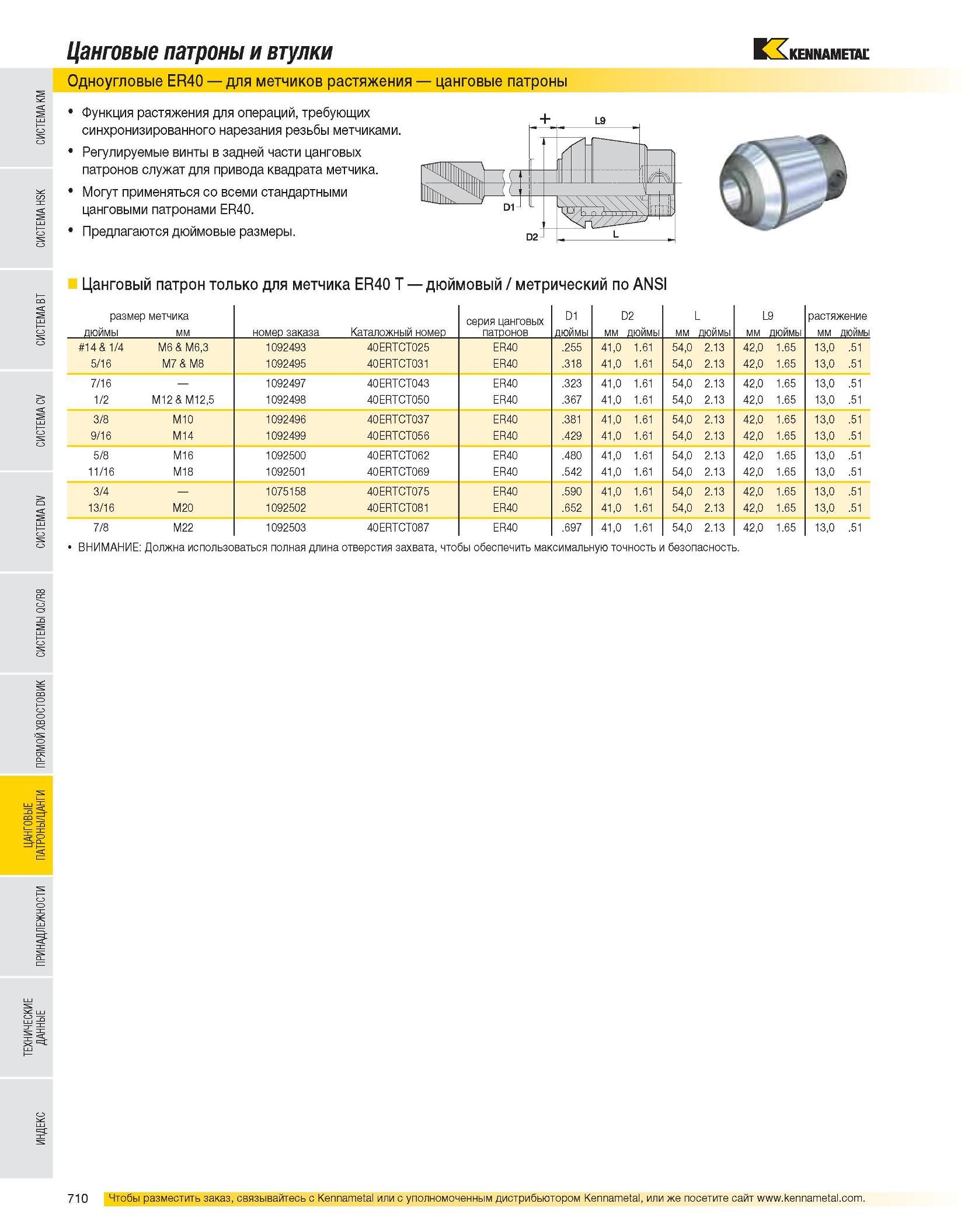

Цанговые патроны и втулки Одноугловые ER40 для метчиков растяжения цанговые патроны Функция растяжения для операций, требующих синхронизированного нарезания резьбы метчиками. Регулируемые винты в задней части цанговых патронов служат для привода квадрата метчика. Могут применяться со всеми стандартными цанговыми патронами ER40. Предлагаются дюймовые размеры. Цанговый патрон только для метчика ER40 T дюймовый / метрический по ANSI размер метчика дюймы мм номер заказа Каталожный номер серия цанговых патронов D1 дюймы D2 мм дюймы мм L дюймы L9 мм дюймы растяжение мм дюймь #14 & 1/4 M6 & M6,3 1092493 40ERTCT025 ER40 .255 41,0 1.61 54,0 2.13 42,0 1.65 13,0 .51 5/16 M7 & M8 1092495 40ERTCT031 ER40 .318 41,0 1.61 54,0 2.13 42,0 1.65 13,0 .51 7/16 1092497 40ERTCT043 ER40 .323 41,0 1.61 54,0 2.13 42,0 1.65 13,0 .51 1/2 M12 & M12,5 1092498 40ERTCT050 ER40 .367 41,0 1.61 54,0 2.13 42,0 1.65 13,0 .51 3/8 M10 1092496 40ERTCT037 ER40 .381 41,0 1.61 54,0 2.13 42,0 1.65 13,0 .51 9/16 M14 1092499 40ERTCT056 ER40 .429 41,0 1.61 54,0 2.13 42,0 1.65 13,0 .51 5/8 M16 1092500 40ERTCT062 ER40 .480 41,0 1.61 54,0 2.13 42,0 1.65 13,0 .51 11/16 M18 1092501 40ERTCT069 ER40 .542 41,0 1.61 54,0 2.13 42,0 1.65 13,0 .51 3/4 1075158 40ERTCT075 ER40 .590 41,0 1.61 54,0 2.13 42,0 1.65 13,0 .51 13/16 M20 1092502 40ERTCT081 ER40 .652 41,0 1.61 54,0 2.13 42,0 1.65 13,0 .51 7/8 M22 1092503 40ERTCT087 ER40 .697 41,0 1.61 54,0 2.13 42,0 1.65 13,0 .51 ВНИМАНИЕ: Должна использоваться полная длина отверстия захвата, чтобы обеспечить максимальную точность и безопасность.
