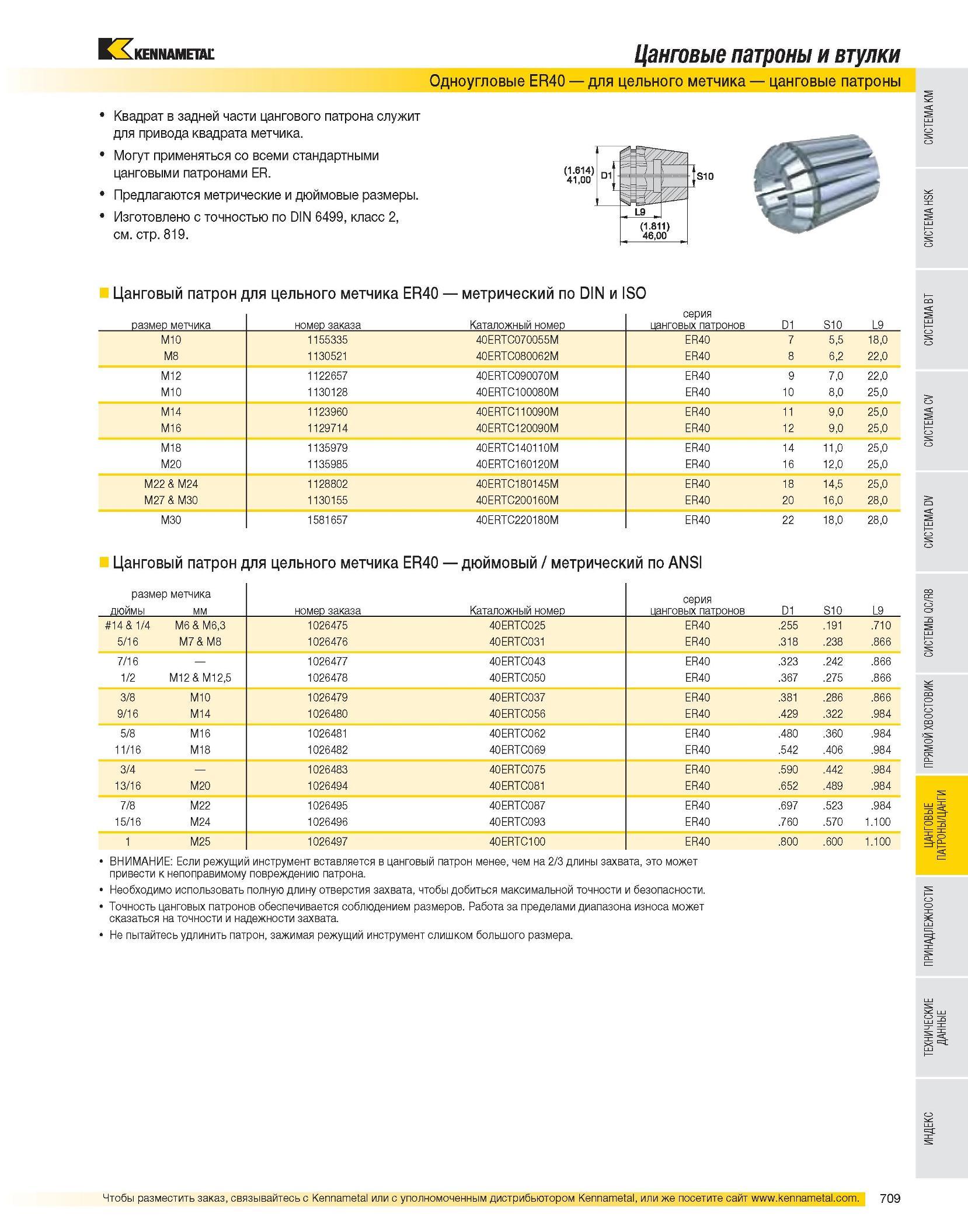

710 Каталог KENNAMETAL 2007 Системы инструмента Станочная оснастка Стр.709

Каталог KENNAMETAL 2007 Системы инструмента Стр. 709 0710 Lab2u

Цанговые патроны и втулки Одноугловые ER40 для цельного метчика цанговые патроны Квадрат в задней части цангового патрона служит для привода квадрата метчика. Могут применяться со всеми стандартными цанговыми патронами ER. Предлагаются метрические и дюймовые размеры. Изготовлено с точностью по DIN 6499, класс 2, см. стр. 819. Цанговый патрон для цельного метчика ER40 метрический по DIN и ISO размер метчика номер заказа Каталожный номер серия цанговых патронов D1 S10 L9 M10 1155335 40ERTC070055M ER40 7 5,5 18,0 M8 1130521 40ERTC080062M ER40 8 6,2 22,0 M12 1122657 40ERTC090070M ER40 9 7,0 22,0 M10 1130128 40ERTC100080M ER40 10 8,0 25,0 M14 1123960 40ERTC110090M ER40 11 9,0 25,0 M16 1129714 40ERTC120090M ER40 12 9,0 25,0 M18 1135979 40ERTC140110M ER40 14 11,0 25,0 M20 1135985 40ERTC160120M ER40 16 12,0 25,0 M22 & M24 1128802 40ERTC180145M ER40 18 14,5 25,0 M27 & M30 1130155 40ERTC200160M ER40 20 16,0 28,0 M30 1581657 40ERTC220180M ER40 22 18,0 28,0 Цанговый патрон для цельного метчика ER40 дюймовый / метрический по ANSI размер метчика дюймы мм номер заказа Каталожный номер серия цанговых патронов D1 S10 L9 #14 & 1/4 M6 & M6,3 1026475 40ERTC025 ER40 .255 .191 .710 5/16 M7 & M8 1026476 40ERTC031 ER40 .318 .238 .866 7/16 1026477 40ERTC043 ER40 .323 .242 .866 1/2 M12 & M12,5 1026478 40ERTC050 ER40 .367 .275 .866 3/8 M10 1026479 40ERTC037 ER40 .381 .286 .866 9/16 M14 1026480 40ERTC056 ER40 .429 .322 .984 5/8 M16 1026481 40ERTC062 ER40 .480 .360 .984 11/16 M18 1026482 40ERTC069 ER40 .542 .406 .984 3/4 1026483 40ERTC075 ER40 .590 .442 .984 13/16 M20 1026494 40ERTC081 ER40 .652 .489 .984 7/8 M22 1026495 40ERTC087 ER40 .697 .523 .984 15/16 M24 1026496 40ERTC093 ER40 .760 .570 1.100 1 M25 1026497 40ERTC100 ER40 .800 .600 1.100 ВНИМАНИЕ: Если режущий инструмент вставляется в цанговый патрон менее, чем на 2/3 длины захвата, это может привести к непоправимому повреждению патрона. Необходимо использовать полную длину отверстия захвата, чтобы добиться максимальной точности и безопасности. Точность цанговых патронов обеспечивается соблюдением размеров. Работа за пределами диапазона износа может сказаться на точности и надежности захвата. Не пытайтесь удлинить патрон, зажимая режущий инструмент слишком большого размера.
