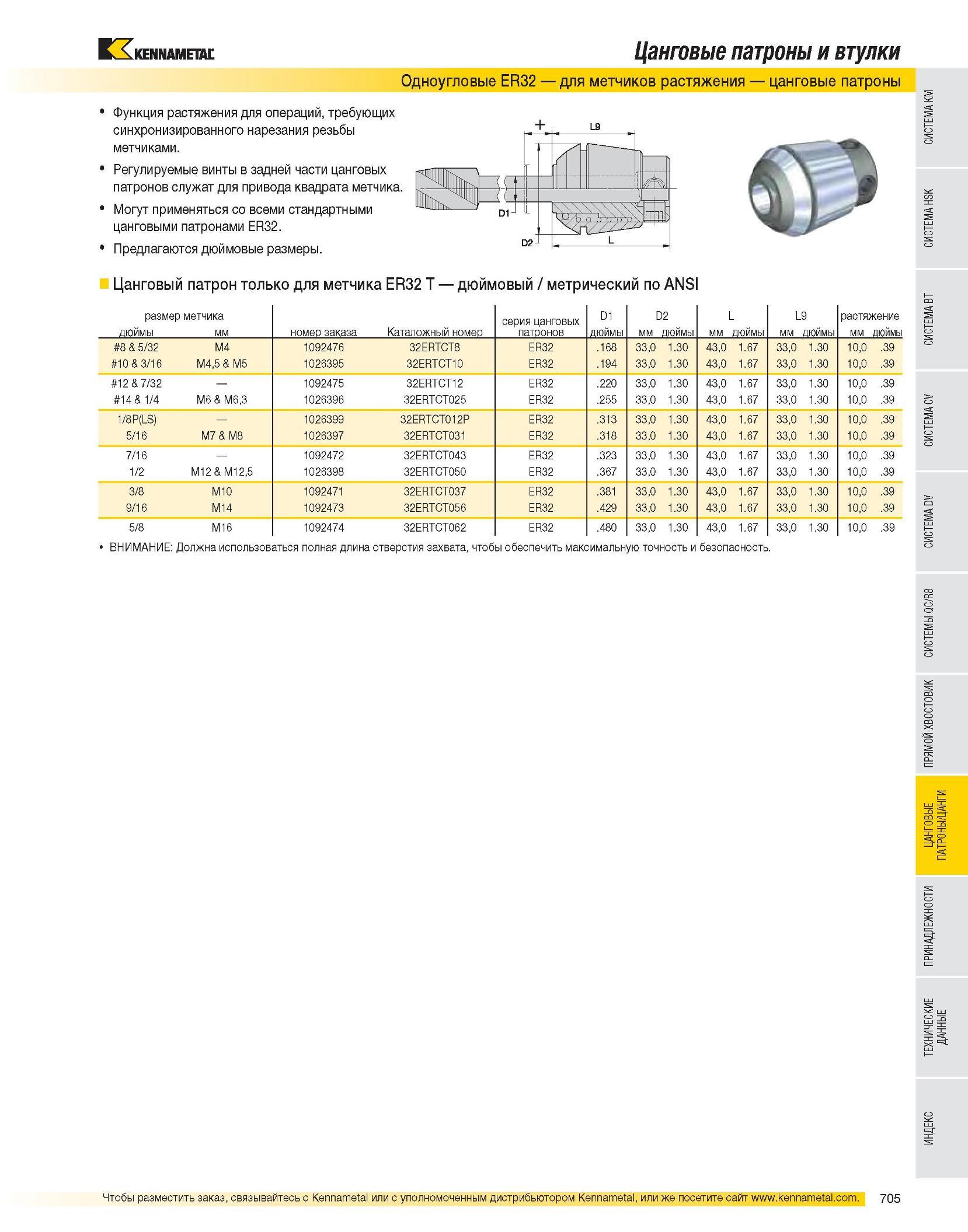

706 Каталог KENNAMETAL 2007 Системы инструмента Станочная оснастка Стр.705

Каталог KENNAMETAL 2007 Системы инструмента Стр. 705 0706 Lab2u

Цанговые патроны и втулки Одноугловые ER32 для метчиков растяжения цанговые патроны Функция растяжения для операций, требующих синхронизированного нарезания резьбы метчиками. Регулируемые винты в задней части цанговых патронов служат для привода квадрата метчика. Могут применяться со всеми стандартными цанговыми патронами ER32. Предлагаются дюймовые размеры. Цанговый патрон только для метчика ER32 T дюймовый / метрический по ANSI размер метчика дюймы мм номер заказа Каталожный номер серия цанговых патронов D1 дюймы D2 мм дюймы мм L дюймы L9 мм дюймы растяжение мм дюймь #8 & 5/32 M4 1092476 32ERTCT8 ER32 .168 33,0 1.30 43,0 1.67 33,0 1.30 10,0 .39 #10 & 3/16 M4,5 & M5 1026395 32ERTCT10 ER32 .194 33,0 1.30 43,0 1.67 33,0 1.30 10,0 .39 #12 & 7/32 1092475 32ERTCT12 ER32 .220 33,0 1.30 43,0 1.67 33,0 1.30 10,0 .39 #14 & 1/4 M6 & M6,3 1026396 32ERTCT025 ER32 .255 33,0 1.30 43,0 1.67 33,0 1.30 10,0 .39 1/8P(LS) 1026399 32ERTCT012P ER32 .313 33,0 1.30 43,0 1.67 33,0 1.30 10,0 .39 5/16 M7 & M8 1026397 32ERTCT031 ER32 .318 33,0 1.30 43,0 1.67 33,0 1.30 10,0 .39 7/16 1092472 32ERTCT043 ER32 .323 33,0 1.30 43,0 1.67 33,0 1.30 10,0 .39 1/2 M12 & M12,5 1026398 32ERTCT050 ER32 .367 33,0 1.30 43,0 1.67 33,0 1.30 10,0 .39 3/8 M10 1092471 32ERTCT037 ER32 .381 33,0 1.30 43,0 1.67 33,0 1.30 10,0 .39 9/16 M14 1092473 32ERTCT056 ER32 .429 33,0 1.30 43,0 1.67 33,0 1.30 10,0 .39 5/8 M16 1092474 32ERTCT062 ER32 .480 33,0 1.30 43,0 1.67 33,0 1.30 10,0 .39 ВНИМАНИЕ: Должна использоваться полная длина отверстия захвата, чтобы обеспечить максимальную точность и безопасность.
