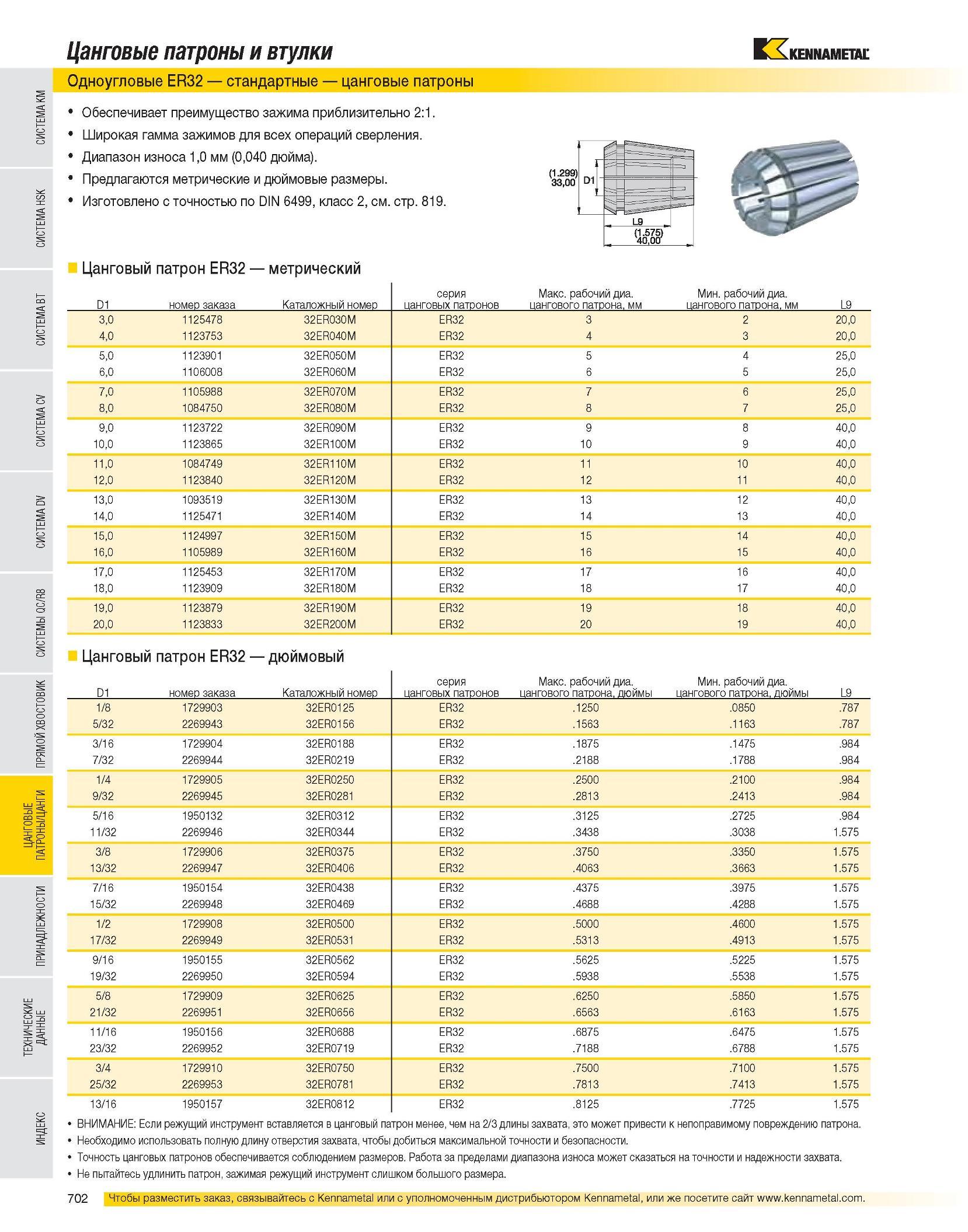

Цанговые патроны и втулки Одноугловые ER32 стандартные цанговые патроны Обеспечивает преимущество зажима приблизительно 2:1. Широкая гамма зажимов для всех операций сверления. Диапазон износа 1,0 мм (0,040 дюйма). Предлагаются метрические и дюймовые размеры. Изготовлено с точностью по DIN 6499, класс 2, см. стр. 819. Цанговый патрон ER32 метрический D1 номер заказа Каталожный номер серия цанговых патронов Макс. рабочий диа. цангового патрона, мм Мин. рабочий диа. цангового патрона, мм L9 3,0 1125478 32ER030M ER32 3 2 20,0 4,0 1123753 32ER040M ER32 4 3 20,0 5,0 1123901 32ER050M ER32 5 4 25,0 6,0 1106008 32ER060M ER32 6 5 25,0 7,0 1105988 32ER070M ER32 7 6 25,0 8,0 1084750 32ER080M ER32 8 7 25,0 9,0 1123722 32ER090M ER32 9 8 40,0 10,0 1123865 32ER100M ER32 10 9 40,0 11,0 1084749 32ER110M ER32 11 10 40,0 12,0 1123840 32ER120M ER32 12 11 40,0 13,0 1093519 32ER130M ER32 13 12 40,0 14,0 1125471 32ER140M ER32 14 13 40,0 15,0 1124997 32ER150M ER32 15 14 40,0 16,0 1105989 32ER160M ER32 16 15 40,0 17,0 1125453 32ER170M ER32 17 16 40,0 18,0 1123909 32ER180M ER32 18 17 40,0 19,0 1123879 32ER190M ER32 19 18 40,0 20,0 1123833 32ER200M ER32 20 19 40,0 Цанговый патрон ER32 дюймовый D1 номер заказа Каталожный номер серия цанговых патронов Макс. рабочий диа. цангового патрона, дюймы Мин. рабочий диа. цангового патрона, дюймы L9 1/8 1729903 32ER0125 ER32 .1250 .0850 .787 5/32 2269943 32ER0156 ER32 .1563 .1163 .787 3/16 1729904 32ER0188 ER32 .1875 .1475 .984 7/32 2269944 32ER0219 ER32 .2188 .1788 .984 1/4 1729905 32ER0250 ER32 .2500 .2100 .984 9/32 2269945 32ER0281 ER32 .2813 .2413 .984 5/16 1950132 32ER0312 ER32 .3125 .2725 .984 11/32 2269946 32ER0344 ER32 .3438 .3038 1.575 3/8 1729906 32ER0375 ER32 .3750 .3350 1.575 13/32 2269947 32ER0406 ER32 .4063 .3663 1.575 7/16 1950154 32ER0438 ER32 .4375 .3975 1.575 15/32 2269948 32ER0469 ER32 .4688 .4288 1.575 1/2 1729908 32ER0500 ER32 .5000 .4600 1.575 17/32 2269949 32ER0531 ER32 .5313 .4913 1.575 9/16 1950155 32ER0562 ER32 .5625 .5225 1.575 19/32 2269950 32ER0594 ER32 .5938 .5538 1.575 5/8 1729909 32ER0625 ER32 .6250 .5850 1.575 21/32 2269951 32ER0656 ER32 .6563 .6163 1.575 11/16 1950156 32ER0688 ER32 .6875 .6475 1.575 23/32 2269952 32ER0719 ER32 .7188 .6788 1.575 3/4 1729910 32ER0750 ER32 .7500 .7100 1.575 25/32 2269953 32ER0781 ER32 .7813 .7413 1.575 13/16 1950157 32ER0812 ER32 .8125 .7725 1.575 ВНИМАНИЕ: Если режущий инструмент вставляется в цанговый патрон менее, чем на 2/3 длины захвата, это может привести к непоправимому повреждению патрона. Необходимо использовать полную длину отверстия захвата, чтобы добиться максимальной точности и безопасности. Точность цанговых патронов обеспечивается соблюдением размеров. Работа за пределами диапазона износа может сказаться на точности и надежности захвата. Не пытайтесь удлинить патрон, зажимая режущий инструмент слишком большого размера.
