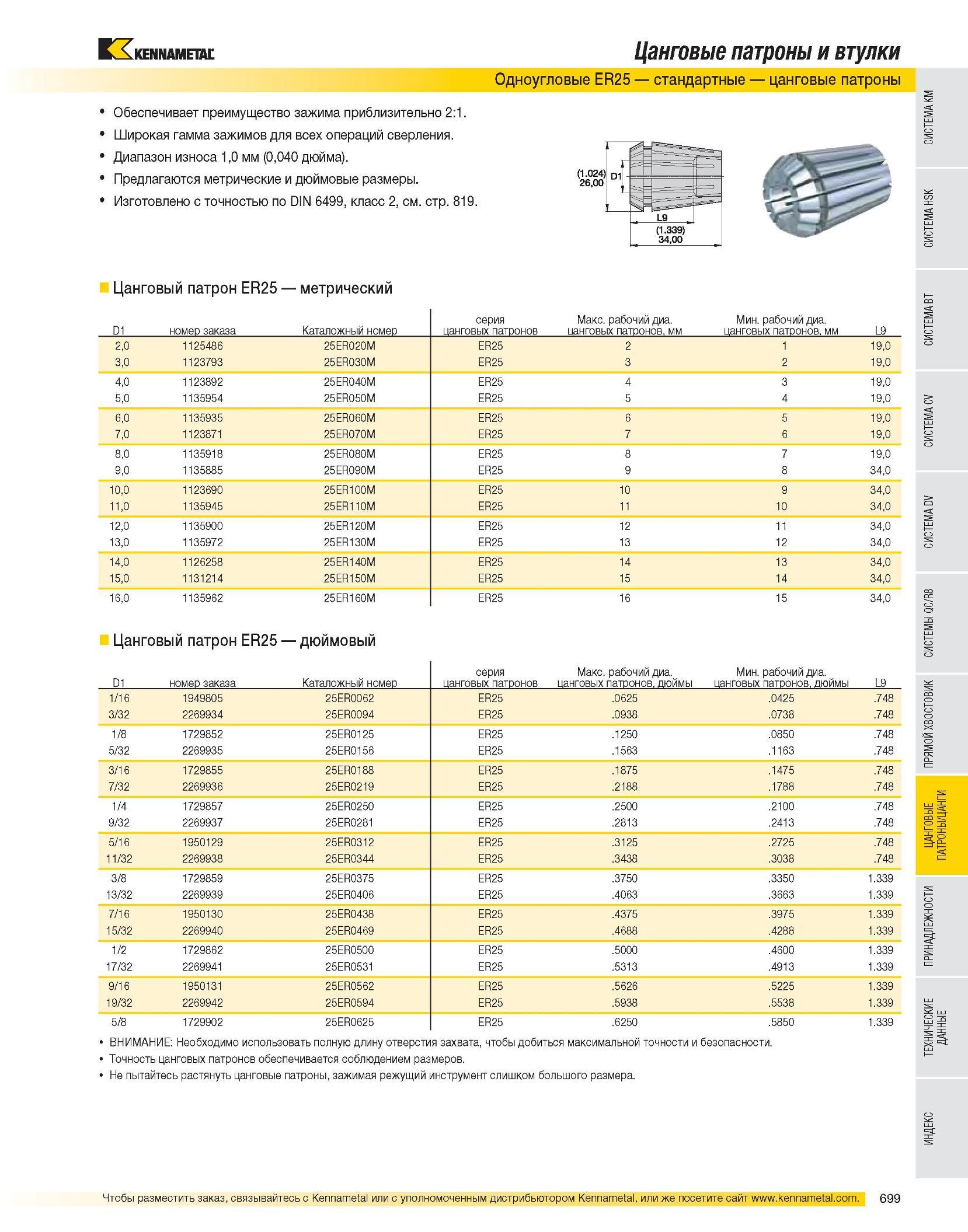

Цанговые патроны и втулки Одноугловые ER25 стандартные цанговые патроны Обеспечивает преимущество зажима приблизительно 2:1. Широкая гамма зажимов для всех операций сверления. Диапазон износа 1,0 мм (0,040 дюйма). Предлагаются метрические и дюймовые размеры. Изготовлено с точностью по DIN 6499, класс 2, см. стр. 819. Цанговый патрон ER25 метрический D1 номер заказа Каталожный номер серия цанговых патронов Макс. рабочий диа. цанговых патронов, мм Мин. рабочий диа. цанговых патронов, мм L9 2,0 1125486 25ER020M ER25 2 1 19,0 3,0 1123793 25ER030M ER25 3 2 19,0 4,0 1123892 25ER040M ER25 4 3 19,0 5,0 1135954 25ER050M ER25 5 4 19,0 6,0 1135935 25ER060M ER25 6 5 19,0 7,0 1123871 25ER070M ER25 7 6 19,0 8,0 1135918 25ER080M ER25 8 7 19,0 9,0 1135885 25ER090M ER25 9 8 34,0 10,0 1123690 25ER100M ER25 10 9 34,0 11,0 1135945 25ER110M ER25 11 10 34,0 12,0 1135900 25ER120M ER25 12 11 34,0 13,0 1135972 25ER130M ER25 13 12 34,0 14,0 1126258 25ER140M ER25 14 13 34,0 15,0 1131214 25ER150M ER25 15 14 34,0 16,0 1135962 25ER160M ER25 16 15 34,0 Цанговый патрон ER25 дюймовый D1 номер заказа Каталожный номер серия цанговых патронов Макс. рабочий диа. цанговых патронов, дюймы Мин. рабочий диа. цанговых патронов, дюймы L9 1/16 1949805 25ER0062 ER25 .0625 .0425 .748 3/32 2269934 25ER0094 ER25 .0938 .0738 .748 1/8 1729852 25ER0125 ER25 .1250 .0850 .748 5/32 2269935 25ER0156 ER25 .1563 .1163 .748 3/16 1729855 25ER0188 ER25 .1875 .1475 .748 7/32 2269936 25ER0219 ER25 .2188 .1788 .748 1/4 1729857 25ER0250 ER25 .2500 .2100 .748 9/32 2269937 25ER0281 ER25 .2813 .2413 .748 5/16 1950129 25ER0312 ER25 .3125 .2725 .748 11/32 2269938 25ER0344 ER25 .3438 .3038 .748 3/8 1729859 25ER0375 ER25 .3750 .3350 1.339 13/32 2269939 25ER0406 ER25 .4063 .3663 1.339 7/16 1950130 25ER0438 ER25 .4375 .3975 1.339 15/32 2269940 25ER0469 ER25 .4688 .4288 1.339 1/2 1729862 25ER0500 ER25 .5000 .4600 1.339 17/32 2269941 25ER0531 ER25 .5313 .4913 1.339 9/16 1950131 25ER0562 ER25 .5626 .5225 1.339 19/32 2269942 25ER0594 ER25 .5938 .5538 1.339 5/8 1729902 25ER0625 ER25 .6250 .5850 1.339 ВНИМАНИЕ: Необходимо использовать полную длину отверстия захвата, чтобы добиться максимальной точности и безопасности. Точность цанговых патронов обеспечивается соблюдением размеров. Не пытайтесь растянуть цанговые патроны, зажимая режущий инструмент слишком большого размера.
