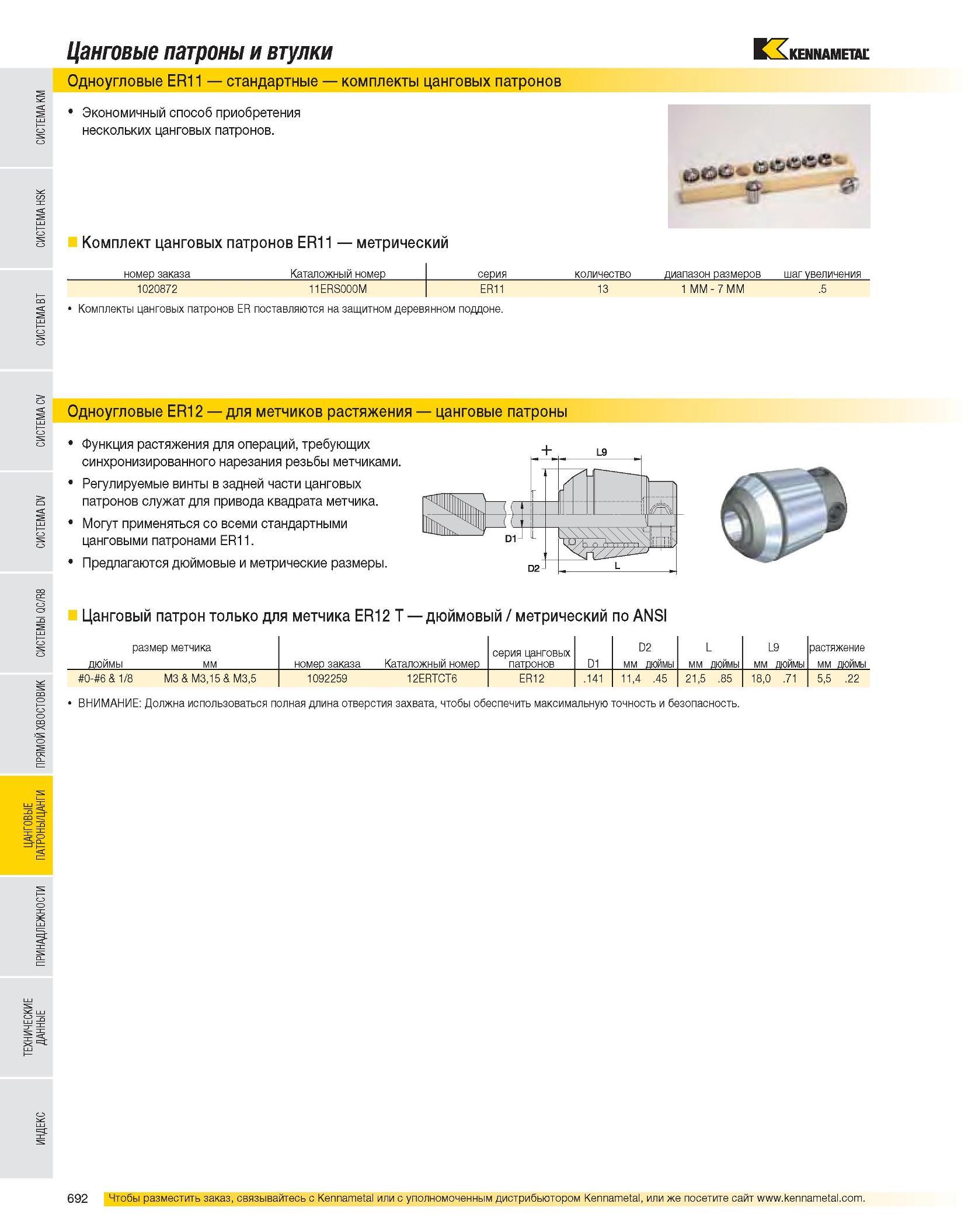

Цанговые патроны и втулки Одноугловые ER11 стандартные комплекты цанговых патронов Экономичный способ приобретения нескольких цанговых патронов. Комплект цанговых патронов ER11 метрический номер заказа Каталожный номер серия количество диапазон размеров шаг увеличения 1020872 11ERS000M ER11 13 1MM- 7MM .5 Комплекты цанговых патронов ER поставляются на защитном деревянном поддоне. Одноугловые ER12 для метчиков растяжения цанговые патроны Функция растяжения для операций, требующих синхронизированного нарезания резьбы метчиками. Регулируемые винты в задней части цанговых патронов служат для привода квадрата метчика. Могут применяться со всеми стандартными цанговыми патронами ER11. Предлагаются дюймовые и метрические размеры. Цанговый патрон только для метчика ER12 T дюймовый / метрический по ANSI размер метчика дюймы мм номер заказа Каталожный номер серия цанговых патронов D1 D2 мм дюймы L мм дюймы L9 мм дюймы растяжение мм дюймы #0-#6 & 1/8 M3 & M3,15 & M3,5 1092259 12ERTCT6 ER12 .141 11,4 .45 21,5 .85 18,0 .71 5,5 .22 ВНИМАНИЕ: Должна использоваться полная длина отверстия захвата, чтобы обеспечить максимальную точность и безопасность.
