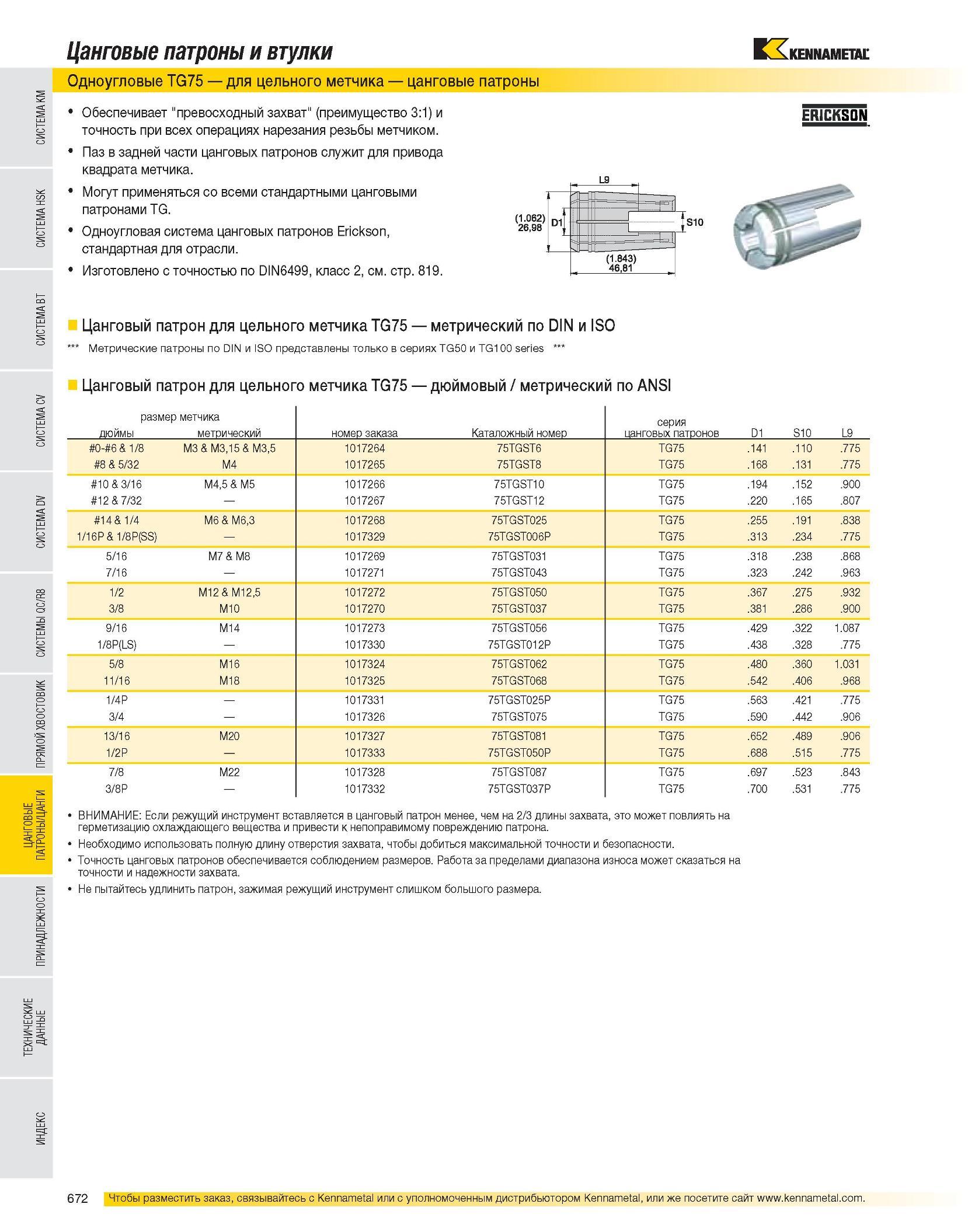

Цанговые патроны и втулки Одноугловые TG75 для цельного метчика цанговые патроны Обеспечивает "превосходный захват" (преимущество 3:1) и точность при всех операциях нарезания резьбы метчиком. Паз в задней части цанговых патронов служит для привода квадрата метчика. Могут применяться со всеми стандартными цанговыми патронами TG. (1.062) Одноугловая система цанговых патронов Erickson, стандартная для отрасли. Изготовлено с точностью по DIN6499, класс 2, см. стр. 819. Цанговый патрон для цельного метчика TG75 метрический по DIN и ISO Метрические патроны по DIN и ISO представлены только в сериях TG50 и TG100 series Цанговый патрон для цельного метчика TG75 дюймовый / метрический по ANSI размер метчика дюймы метрический номер заказа Каталожный номер серия цанговых патронов D1 S10 L9 #0-#6 & 1/8 M3 & M3,15 & M3,5 1017264 75TGST6 TG75 .141 .110 .775 #8 & 5/32 M4 1017265 75TGST8 TG75 .168 .131 .775 #10 & 3/16 M4,5 & M5 1017266 75TGST10 TG75 .194 .152 .900 #12 & 7/32 1017267 75TGST12 TG75 .220 .165 .807 #14 & 1/4 M6 & M6,3 1017268 75TGST025 TG75 .255 .191 .838 1/16P & 1/8P(SS) 1017329 75TGST006P TG75 .313 .234 .775 5/16 M7 & M8 1017269 75TGST031 TG75 .318 .238 .868 7/16 1017271 75TGST043 TG75 .323 .242 .963 1/2 M12 & M12,5 1017272 75TGST050 TG75 .367 .275 .932 3/8 M10 1017270 75TGST037 TG75 .381 .286 .900 9/16 M14 1017273 75TGST056 TG75 .429 .322 1.087 1/8P(LS) 1017330 75TGST012P TG75 .438 .328 .775 5/8 M16 1017324 75TGST062 TG75 .480 .360 1.031 11/16 M18 1017325 75TGST068 TG75 .542 .406 .968 1/4P 1017331 75TGST025P TG75 .563 .421 .775 3/4 1017326 75TGST075 TG75 .590 .442 .906 13/16 M20 1017327 75TGST081 TG75 .652 .489 .906 1/2P 1017333 75TGST050P TG75 .688 .515 .775 7/8 M22 1017328 75TGST087 TG75 .697 .523 .843 3/8P 1017332 75TGST037P TG75 .700 .531 .775 ВНИМАНИЕ: Если режущий инструмент вставляется в цанговый патрон менее, чем на 2/3 длины захвата, это может повлиять на герметизацию охлаждающего вещества и привести к непоправимому повреждению патрона. Необходимо использовать полную длину отверстия захвата, чтобы добиться максимальной точности и безопасности. Точность цанговых патронов обеспечивается соблюдением размеров. Работа за пределами диапазона износа может сказаться на точности и надежности захвата. Не пытайтесь удлинить патрон, зажимая режущий инструмент слишком большого размера.
