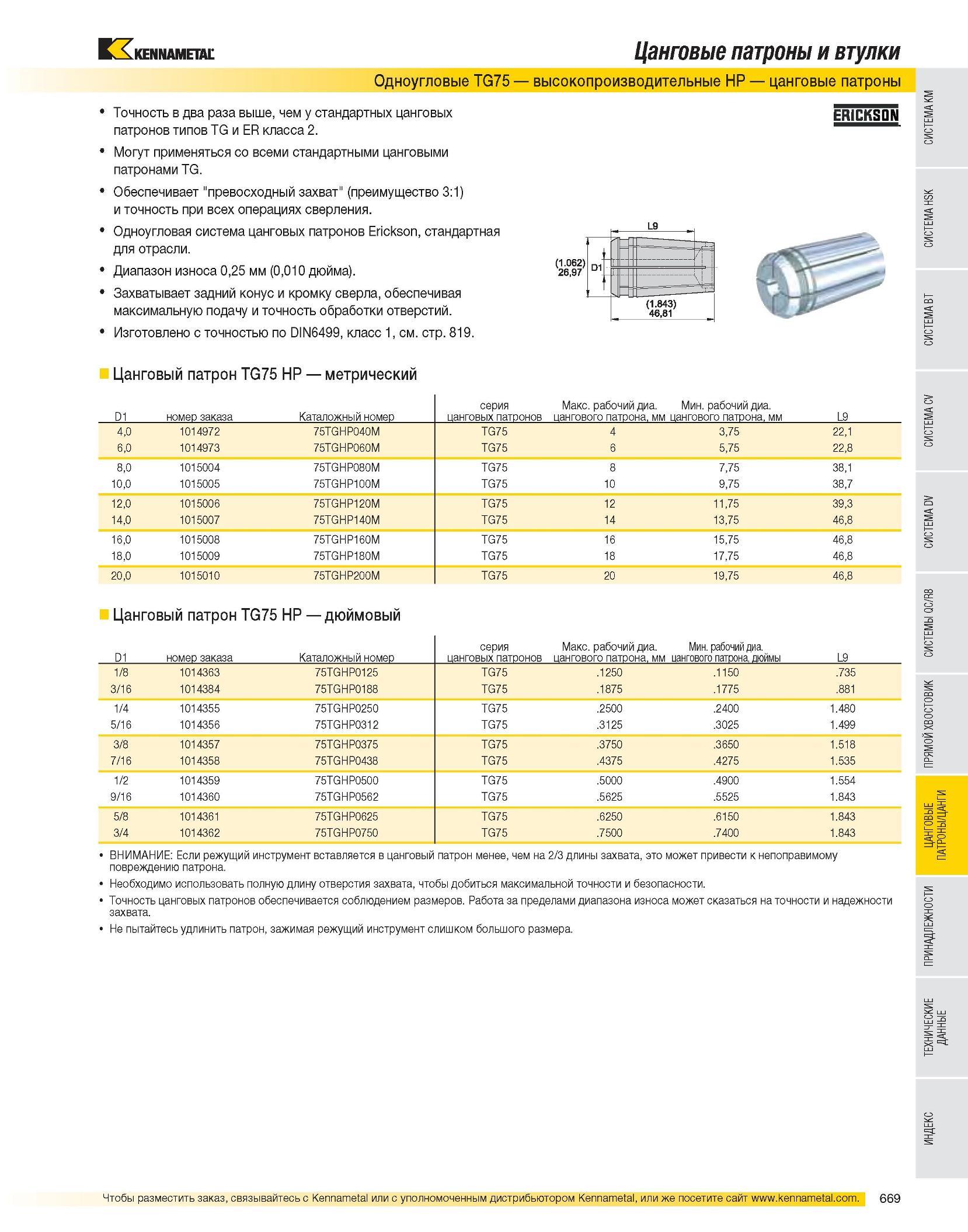

670 Каталог KENNAMETAL 2007 Системы инструмента Станочная оснастка Стр.669

Каталог KENNAMETAL 2007 Системы инструмента Стр. 669 0670 Lab2u

Цанговые патроны и втулки Одноугловые TG75 высокопроизводительные HP цанговые патроны Точность в два раза выше, чем у стандартных цанговых патронов типов TG и ER класса 2. Могут применяться со всеми стандартными цанговыми патронами TG. Обеспечивает "превосходный захват" (преимущество 3:1) и точность при всех операциях сверления. Одноугловая система цанговых патронов Erickson, стандартная для отрасли. Диапазон износа 0,25 мм (0,010 дюйма). Захватывает задний конус и кромку сверла, обеспечивая максимальную подачу и точность обработки отверстий. Изготовлено с точностью по DIN6499, класс 1, см. стр. 819. ERICKSON Цанговый патрон TG75 HP метрическии D1 номер заказа Каталожный номер серия цанговых патронов Макс. рабочий диа. цангового патрона, мм Мин. рабочий диа. цангового патрона, мм L9 4,0 1014972 75TGHP040M TG75 4 3,75 22,1 6,0 1014973 75TGHP060M TG75 6 5,75 22,8 8,0 1015004 75TGHP080M TG75 8 7,75 38,1 10,0 1015005 75TGHP100M TG75 10 9,75 38,7 12,0 1015006 75TGHP120M TG75 12 11,75 39,3 14,0 1015007 75TGHP140M TG75 14 13,75 46,8 16,0 1015008 75TGHP160M TG75 16 15,75 46,8 18,0 1015009 75TGHP180M TG75 18 17,75 46,8 20,0 1015010 75TGHP200M TG75 20 19,75 46,8 Цанговый патрон TG75 HP дюймовый D1 номер заказа Каталожный номер серия цанговых патронов Макс. рабочий диа. цангового патрона, мм Мин. рабочий диа. цангового патрона, дюймы L9 1/8 1014363 75TGHP0125 TG75 .1250 .1150 .735 3/16 1014384 75TGHP0188 TG75 .1875 .1775 .881 1/4 1014355 75TGHP0250 TG75 .2500 .2400 1.480 5/16 1014356 75TGHP0312 TG75 .3125 .3025 1.499 3/8 1014357 75TGHP0375 TG75 .3750 .3650 1.518 7/16 1014358 75TGHP0438 TG75 .4375 .4275 1.535 1/2 1014359 75TGHP0500 TG75 .5000 .4900 1.554 9/16 1014360 75TGHP0562 TG75 .5625 .5525 1.843 5/8 1014361 75TGHP0625 TG75 .6250 .6150 1.843 3/4 1014362 75TGHP0750 TG75 .7500 .7400 1.843 ВНИМАНИЕ: Если режущий инструмент вставляется в цанговый патрон менее, чем на 2/3 длины захвата, это может привести к непоправимому повреждению патрона. Необходимо использовать полную длину отверстия захвата, чтобы добиться максимальной точности и безопасности. Точность цанговых патронов обеспечивается соблюдением размеров. Работа за пределами диапазона износа может сказаться на точности и надежности захвата. Не пытайтесь удлинить патрон, зажимая режущий инструмент слишком большого размера.
