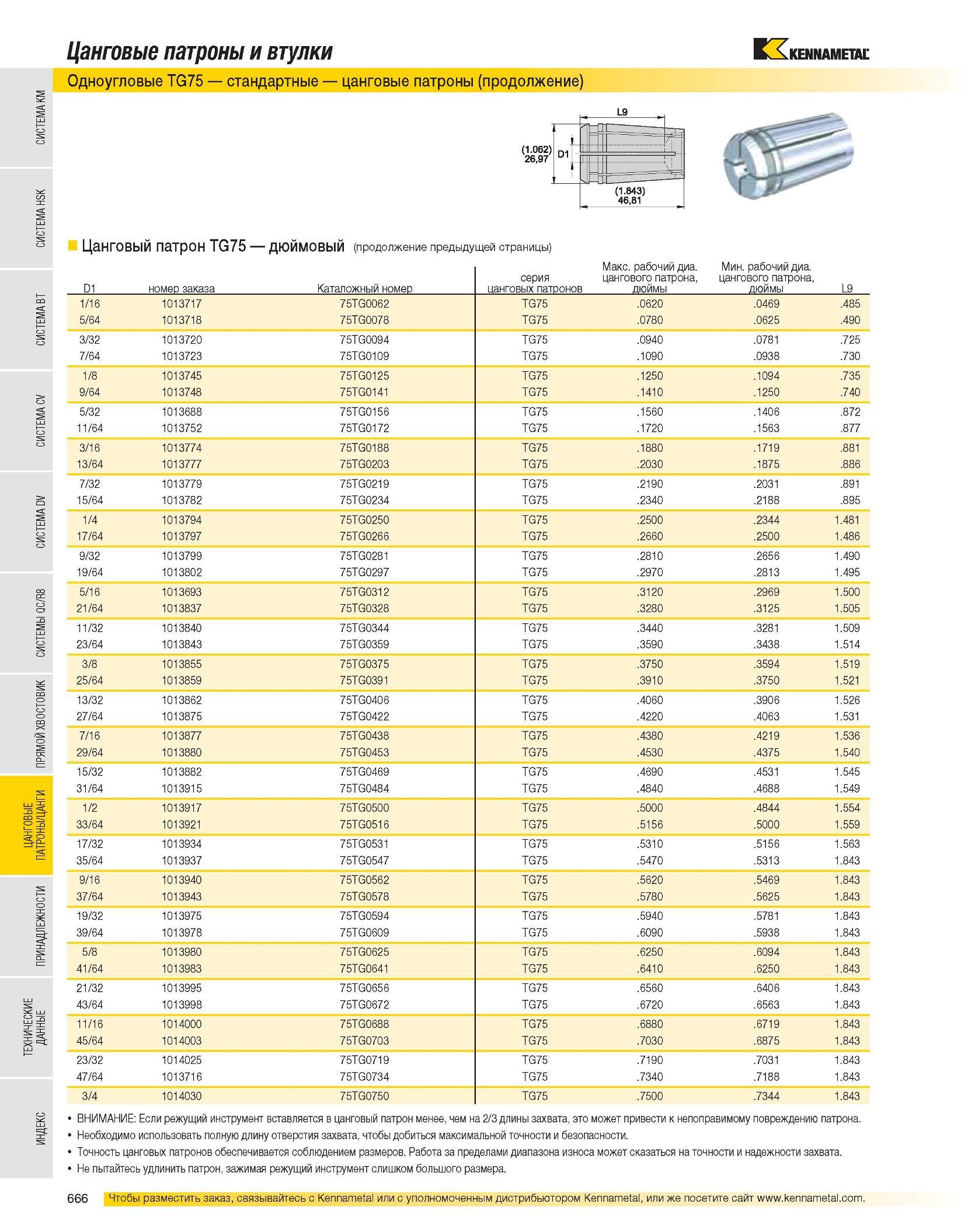

Цанговые патроны и втулки Одноугловые TG75 стандартные цанговые патроны (продолжение) Цанговый патрон TG75 дюймовый (продолжение предыдущей страницы) D1 номер заказа Каталожный номер серия цанговых патронов Макс. рабочий диа. цангового патрона, дюймы Мин. рабочий диа. цангового патрона, дюймы L9 1/16 1013717 75TG0062 TG75 .0620 .0469 .485 5/64 1013718 75TG0078 TG75 .0780 .0625 .490 3/32 1013720 75TG0094 TG75 .0940 .0781 .725 7/64 1013723 75TG0109 TG75 .1090 .0938 .730 1/8 1013745 75TG0125 TG75 .1250 .1094 .735 9/64 1013748 75TG0141 TG75 .1410 .1250 .740 5/32 1013688 75TG0156 TG75 .1560 .1406 .872 11/64 1013752 75TG0172 TG75 .1720 .1563 .877 3/16 1013774 75TG0188 TG75 .1880 .1719 .881 13/64 1013777 75TG0203 TG75 .2030 .1875 .886 7/32 1013779 75TG0219 TG75 .2190 .2031 .891 15/64 1013782 75TG0234 TG75 .2340 .2188 .895 1/4 1013794 75TG0250 TG75 .2500 .2344 1.481 17/64 1013797 75TG0266 TG75 .2660 .2500 1.486 9/32 1013799 75TG0281 TG75 .2810 .2656 1.490 19/64 1013802 75TG0297 TG75 .2970 .2813 1.495 5/16 1013693 75TG0312 TG75 .3120 .2969 1.500 21/64 1013837 75TG0328 TG75 .3280 .3125 1.505 11/32 1013840 75TG0344 TG75 .3440 .3281 1.509 23/64 1013843 75TG0359 TG75 .3590 .3438 1.514 3/8 1013855 75TG0375 TG75 .3750 .3594 1.519 25/64 1013859 75TG0391 TG75 .3910 .3750 1.521 13/32 1013862 75TG0406 TG75 .4060 .3906 1.526 27/64 1013875 75TG0422 TG75 .4220 .4063 1.531 7/16 1013877 75TG0438 TG75 .4380 .4219 1.536 29/64 1013880 75TG0453 TG75 .4530 .4375 1.540 15/32 1013882 75TG0469 TG75 .4690 .4531 1.545 31/64 1013915 75TG0484 TG75 .4840 .4688 1.549 1/2 1013917 75TG0500 TG75 .5000 .4844 1.554 33/64 1013921 75TG0516 TG75 .5156 .5000 1.559 17/32 1013934 75TG0531 TG75 .5310 .5156 1.563 35/64 1013937 75TG0547 TG75 .5470 .5313 1.843 9/16 1013940 75TG0562 TG75 .5620 .5469 1.843 37/64 1013943 75TG0578 TG75 .5780 .5625 1.843 19/32 1013975 75TG0594 TG75 .5940 .5781 1.843 39/64 1013978 75TG0609 TG75 .6090 .5938 1.843 5/8 1013980 75TG0625 TG75 .6250 .6094 1.843 41/64 1013983 75TG0641 TG75 .6410 .6250 1.843 21/32 1013995 75TG0656 TG75 .6560 .6406 1.843 43/64 1013998 75TG0672 TG75 .6720 .6563 1.843 11/16 1014000 75TG0688 TG75 .6880 .6719 1.843 45/64 1014003 75TG0703 TG75 .7030 .6875 1.843 23/32 1014025 75TG0719 TG75 .7190 .7031 1.843 47/64 1013716 75TG0734 TG75 .7340 .7188 1.843 3/4 1014030 75TG0750 TG75 .7500 .7344 1.843 ВНИМАНИЕ: Если режущий инструмент вставляется в цанговый патрон менее, чем на 2/3 длины захвата, это может привести к непоправимому повреждению патрона. Необходимо использовать полную длину отверстия захвата, чтобы добиться максимальной точности и безопасности. Точность цанговых патронов обеспечивается соблюдением размеров. Работа за пределами диапазона износа может сказаться на точности и надежности захвата. Не пытайтесь удлинить патрон, зажимая режущий инструмент слишком большого размера.
