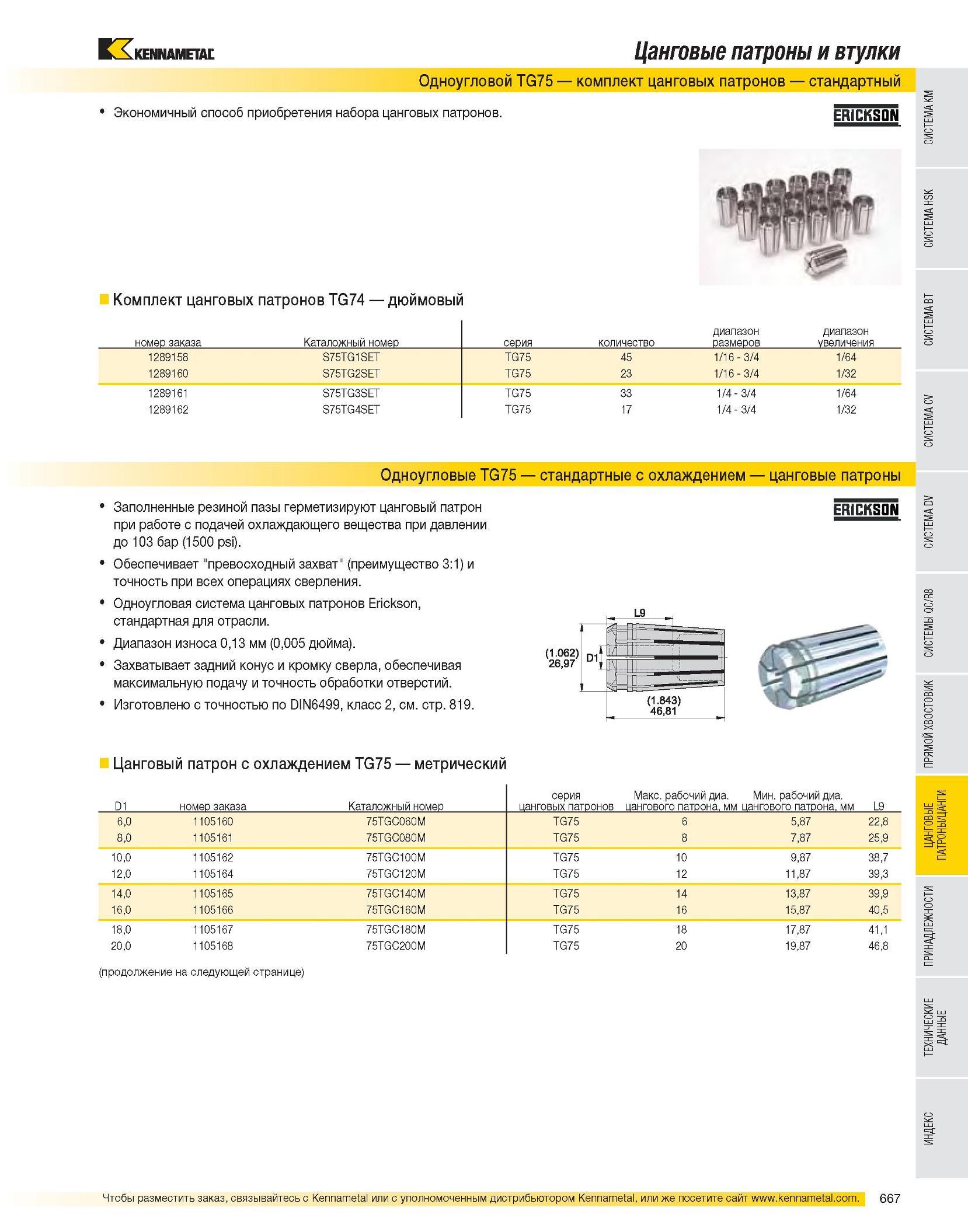

Цанговые патроны и втулки Одноугловой TG75 комплект цанговых патронов стандартный Экономичный способ приобретения набора цанговых патронов. Комплект цанговых патронов TG74 дюймовый номер заказа Каталожный номер серия количество диапазон размеров диапазон увеличения 1289158 S75TG1SET TG75 45 1/16 - 3/4 1/64 1289160 S75TG2SET TG75 23 1/16 - 3/4 1/32 1289161 S75TG3SET TG75 33 1/4 - 3/4 1/64 1289162 S75TG4SET TG75 17 1/4 - 3/4 1/32 Одноугловые TG75 стандартные с охлаждением цанговые патроны Заполненные резиной пазы герметизируют цанговый патрон при работе с подачей охлаждающего вещества при давлении до 103 бар (1500 psi). Обеспечивает "превосходный захват" (преимущество 3:1) и точность при всех операциях сверления. Одноугловая система цанговых патронов Erickson, стандартная для отрасли. Диапазон износа 0,13 мм (0,005 дюйма). Захватывает задний конус и кромку сверла, обеспечивая максимальную подачу и точность обработки отверстий. Изготовлено с точностью по DIN6499, класс 2, см. стр. 819. Цанговый патрон с охлаждением TG75 метрический D1 номер заказа Каталожный номер серия цанговых патронов Макс. рабочий диа. Мин. рабочий диа. цангового патрона, мм цангового патрона, мм L9 6,0 1105160 75TGC060M TG75 6 5,87 22,8 8,0 1105161 75TGC080M TG75 8 7,87 25,9 10,0 1105162 75TGC100M TG75 10 9,87 38,7 12,0 1105164 75TGC120M TG75 12 11,87 39,3 14,0 1105165 75TGC140M TG75 14 13,87 39,9 16,0 1105166 75TGC160M TG75 16 15,87 40,5 18,0 1105167 75TGC180M TG75 18 17,87 41,1 20,0 1105168 75TGC200M TG75 20 19,87 46,8 (продолжение на следующей странице)
