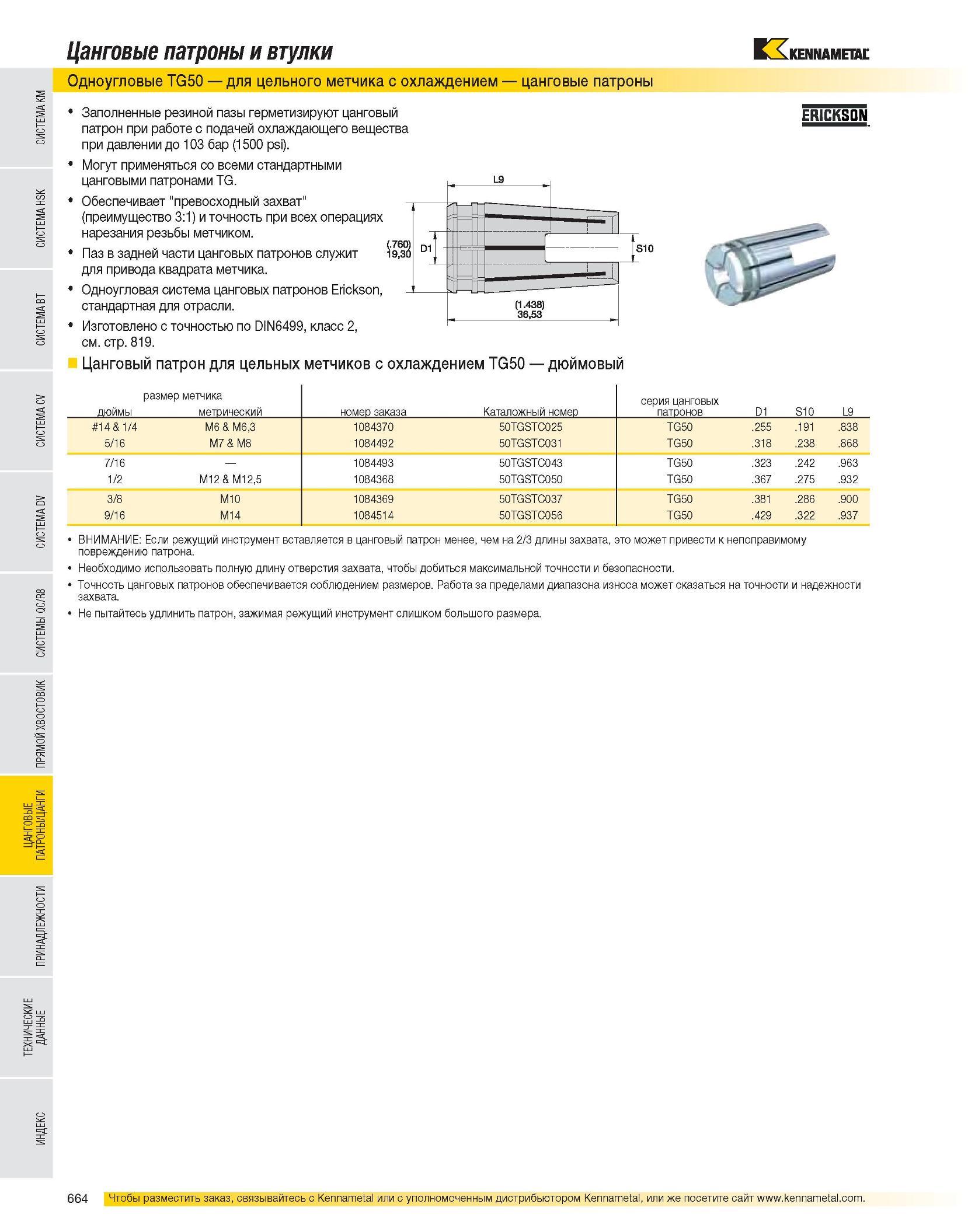

Цанговые патроны и втулки Одноугловые TG50 для цельного метчика с охлаждением цанговые патроны Заполненные резиной пазы герметизируют цанговый патрон при работе с подачей охлаждающего вещества при давлении до 103 бар (1500 psi). Могут применяться со всеми стандартными цанговыми патронами TG. Обеспечивает "превосходный захват" (преимущество 3:1) и точность при всех операциях нарезания резьбы метчиком. Паз в задней части цанговых патронов служит для привода квадрата метчика. Одноугловая система цанговых патронов Erickson, стандартная для отрасли. Изготовлено с точностью по DIN6499, класс 2, см. стр. 819. Цанговый патрон для цельных метчиков с охлаждением TG50 дюймовый ERICKSON дюймы размер метчика метрический номер заказа Каталожный номер серия цанговых патронов D1 S10 L9 #14 & 1/4 M6 & M6,3 1084370 50TGSTC025 TG50 .255 .191 .838 5/16 M7 & M8 1084492 50TGSTC031 TG50 .318 .238 .868 7/16 1084493 50TGSTC043 TG50 .323 .242 .963 1/2 M12 & M12,5 1084368 50TGSTC050 TG50 .367 .275 .932 3/8 M10 1084369 50TGSTC037 TG50 .381 .286 .900 9/16 M14 1084514 50TGSTC056 TG50 .429 .322 .937 ВНИМАНИЕ: Если режущий инструмент вставляется в цанговый патрон менее, чем на 2/3 длины захвата, это может привести к непоправимому повреждению патрона. Необходимо использовать полную длину отверстия захвата, чтобы добиться максимальной точности и безопасности. Точность цанговых патронов обеспечивается соблюдением размеров. Работа за пределами диапазона износа может сказаться на точности и надежности захвата. Не пытайтесь удлинить патрон, зажимая режущий инструмент слишком большого размера.
