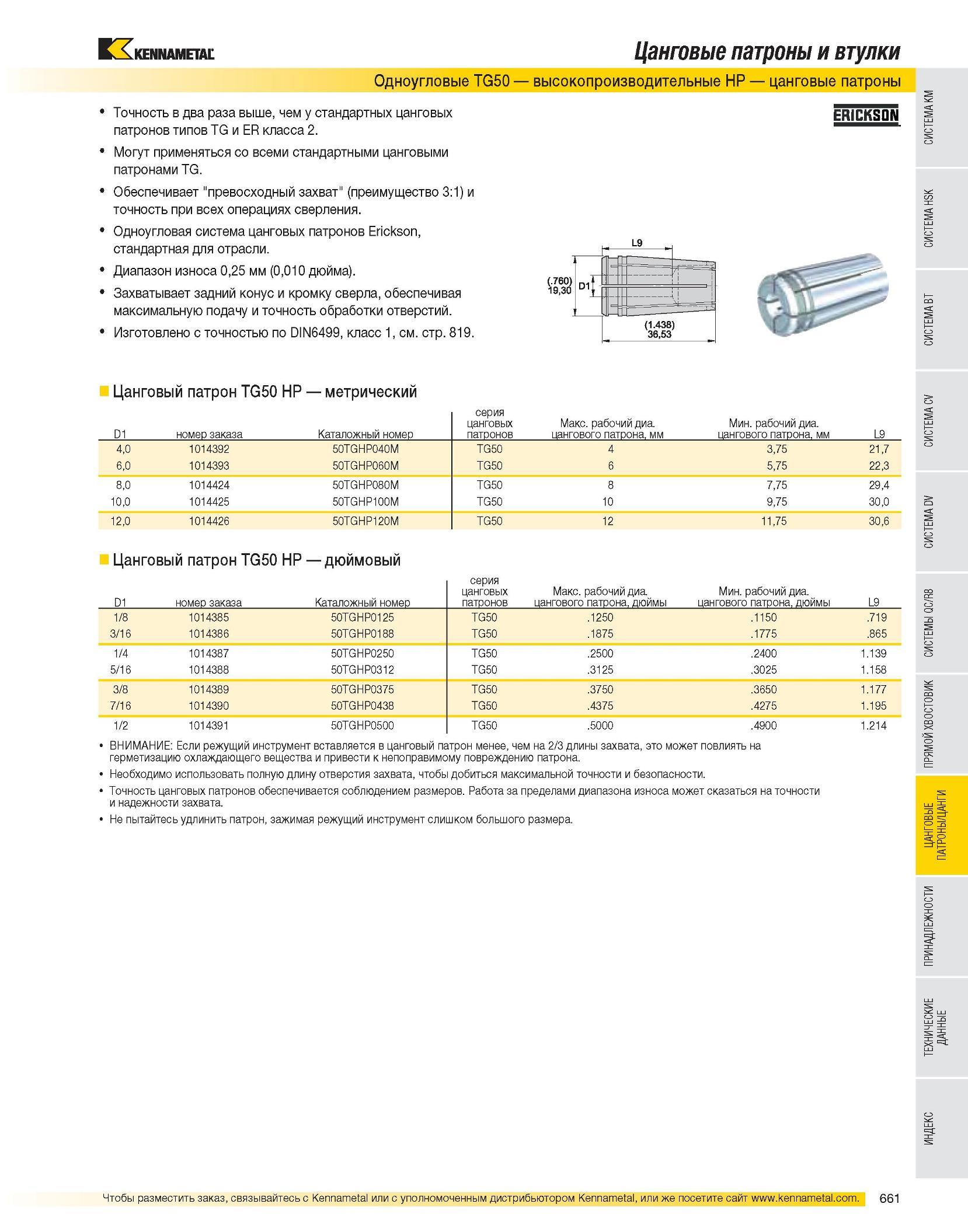

Одноугловые TG50 Точность в два раза выше, чем у стандартных цанговых патронов типов TG и ER класса 2. Могут применяться со всеми стандартными цанговыми патронами TG. Обеспечивает "превосходный захват" (преимущество 3:1) и точность при всех операциях сверления. Одноугловая система цанговых патронов Erickson, стандартная для отрасли. Диапазон износа 0,25 мм (0,010 дюйма). Захватывает задний конус и кромку сверла, обеспечивая максимальную подачу и точность обработки отверстий. Изготовлено с точностью по DIN6499, класс 1, см. стр. 819. Цанговые патроны и втулки высокопроизводительные HP цанговые патроны ERICKSON Цанговый патрон TG50 HP метрический D1 номер заказа Каталожный номер серия цанговых патронов Макс. рабочий диа. цангового патрона, мм Мин. рабочий диа. цангового патрона, мм L9 4,0 1014392 50TGHP040M TG50 4 3,75 21,7 6,0 1014393 50TGHP060M TG50 6 5,75 22,3 8,0 1014424 50TGHP080M TG50 8 7,75 29,4 10,0 1014425 50TGHP100M TG50 10 9,75 30,0 12,0 1014426 50TGHP120M TG50 12 11,75 30,6 Цанговый патрон TG50 HP дюймовый D1 номер заказа Каталожный номер серия цанговых патронов Макс. рабочий диа. цангового патрона, дюймы Мин. рабочий диа. цангового патрона, дюймы L9 1/8 1014385 50TGHP0125 TG50 .1250 .1150 .719 3/16 1014386 50TGHP0188 TG50 .1875 .1775 .865 1/4 1014387 50TGHP0250 TG50 .2500 .2400 1.139 5/16 1014388 50TGHP0312 TG50 .3125 .3025 1.158 3/8 1014389 50TGHP0375 TG50 .3750 .3650 1.177 7/16 1014390 50TGHP0438 TG50 .4375 .4275 1.195 1/2 1014391 50TGHP0500 TG50 .5000 .4900 1.214 ВНИМАНИЕ: Если режущий инструмент вставляется в цанговый патрон менее, чем на 2/3 длины захвата, это может повлиять на герметизацию охлаждающего вещества и привести к непоправимому повреждению патрона. Необходимо использовать полную длину отверстия захвата, чтобы добиться максимальной точности и безопасности. Точность цанговых патронов обеспечивается соблюдением размеров. Работа за пределами диапазона износа может сказаться на точности и надежности захвата. Не пытайтесь удлинить патрон, зажимая режущий инструмент слишком большого размера.
