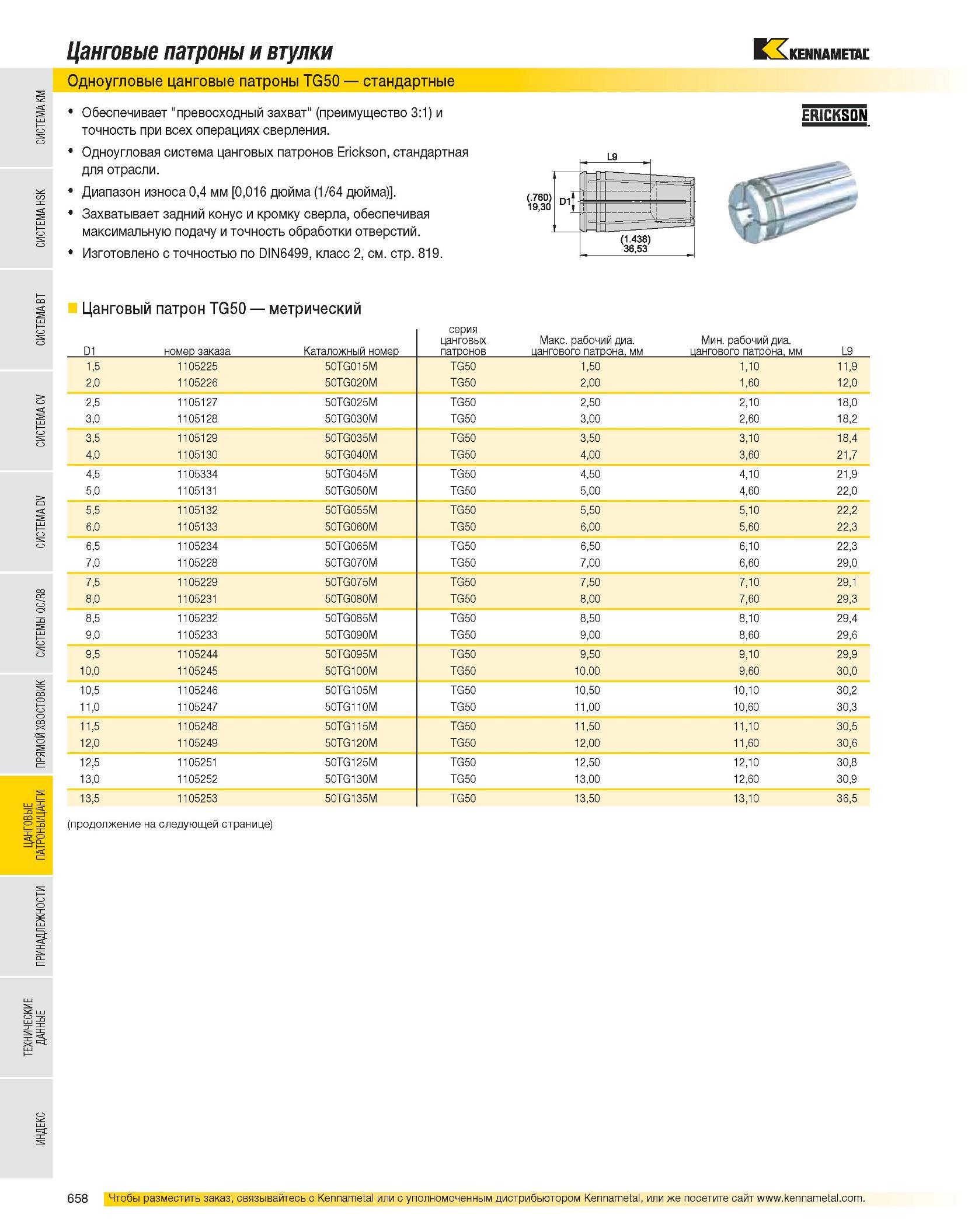

Цанговые патроны и втулки Одноугловые цанговые патроны TG50 стандартные Обеспечивает "превосходный захват" (преимущество 3:1) и точность при всех операциях сверления. Одноугловая система цанговых патронов Erickson, стандартная для отрасли. Диапазон износа 0,4 мм [0,016 дюйма (1/64 дюйма)]. Захватывает задний конус и кромку сверла, обеспечивая максимальную подачу и точность обработки отверстий. Изготовлено с точностью по DIN6499, класс 2, см. стр. 819. ERICKSON Цанговый патрон TG50 метрический D1 номер заказа Каталожный номер серия цанговых патронов Макс. рабочий диа. цангового патрона, мм Мин. рабочий диа. цангового патрона, мм L9 1,5 1105225 50TG015M TG50 1,50 1,10 11,9 2,0 1105226 50TG020M TG50 2,00 1,60 12,0 2,5 1105127 50TG025M TG50 2,50 2,10 18,0 3,0 1105128 50TG030M TG50 3,00 2,60 18,2 3,5 1105129 50TG035M TG50 3,50 3,10 18,4 4,0 1105130 50TG040M TG50 4,00 3,60 21,7 4,5 1105334 50TG045M TG50 4,50 4,10 21,9 5,0 1105131 50TG050M TG50 5,00 4,60 22,0 5,5 1105132 50TG055M TG50 5,50 5,10 22,2 6,0 1105133 50TG060M TG50 6,00 5,60 22,3 6,5 1105234 50TG065M TG50 6,50 6,10 22,3 7,0 1105228 50TG070M TG50 7,00 6,60 29,0 7,5 1105229 50TG075M TG50 7,50 7,10 29,1 8,0 1105231 50TG080M TG50 8,00 7,60 29,3 8,5 1105232 50TG085M TG50 8,50 8,10 29,4 9,0 1105233 50TG090M TG50 9,00 8,60 29,6 9,5 1105244 50TG095M TG50 9,50 9,10 29,9 10,0 1105245 50TG100M TG50 10,00 9,60 30,0 10,5 1105246 50TG105M TG50 10,50 10,10 30,2 11,0 1105247 50TG110M TG50 11,00 10,60 30,3 11,5 1105248 50TG115M TG50 11,50 11,10 30,5 12,0 1105249 50TG120M TG50 12,00 11,60 30,6 12,5 1105251 50TG125M TG50 12,50 12,10 30,8 13,0 1105252 50TG130M TG50 13,00 12,60 30,9 13,5 1105253 50TG135M TG50 13,50 13,10 36,5 (продолжение на следующей странице)
