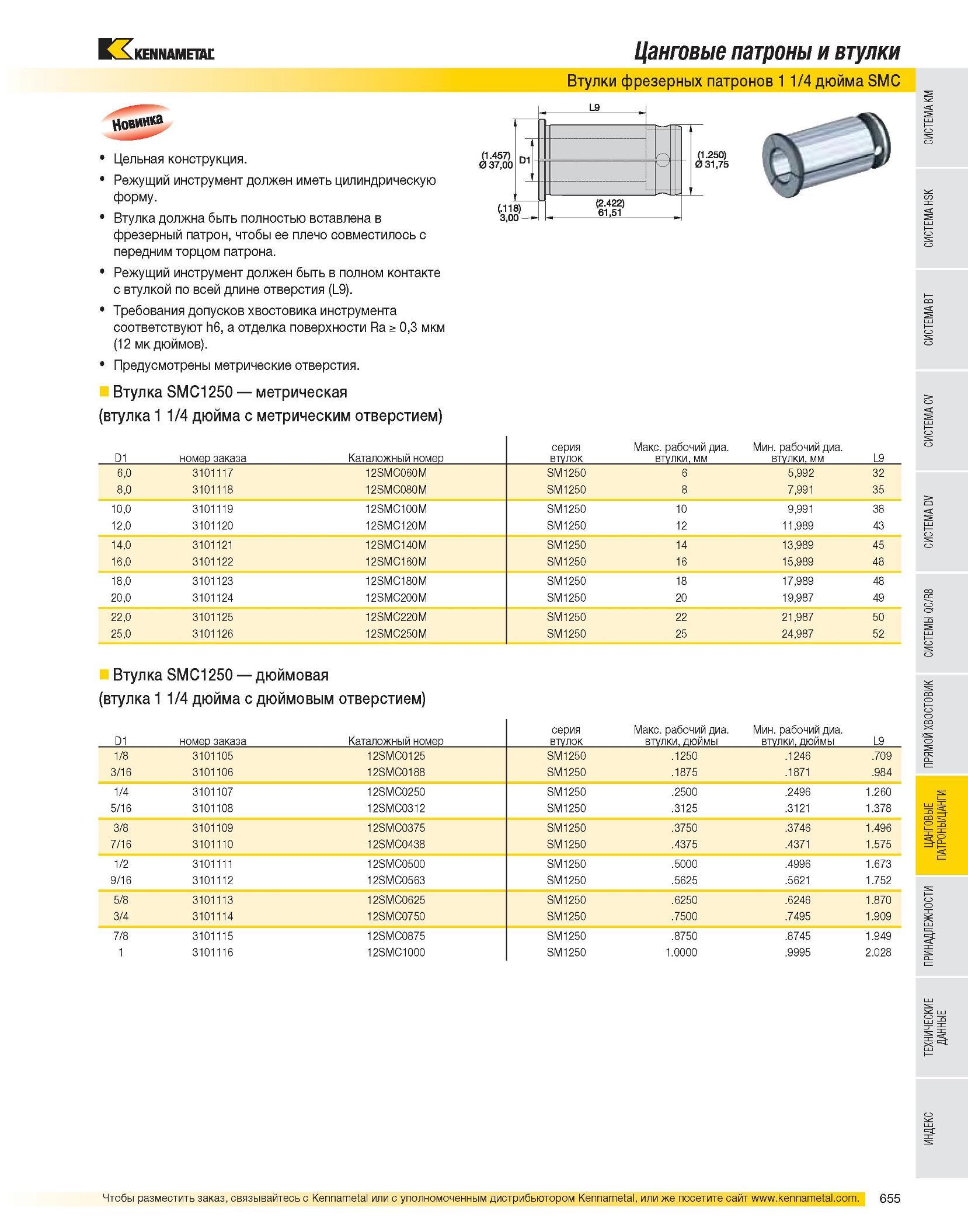

Цанговые патроны и втулки Втулки фрезерных патронов 1 1/4 дюйма SMC Цельная конструкция. Режущий инструмент должен иметь цилиндрическую форму. Втулка должна быть полностью вставлена в фрезерный патрон, чтобы ее плечо совместилось с передним торцом патрона. Режущий инструмент должен быть в полном контакте с втулкой по всей длине отверстия (L9). Требования допусков хвостовика инструмента соответствуют h6, а отделка поверхности Ra > 0,3 мкм (12 мк дюймов). Предусмотрены метрические отверстия. Втулка SMC1250 метрическая (втулка 1 1/4 дюйма с метрическим отверстием) D1 номер заказа Каталожный номер серия втулок Макс. рабочий диа. втулки, мм Мин. рабочий диа. втулки, мм L9 6,0 3101117 12SMC060M SM1250 6 5,992 32 8,0 3101118 12SMC080M SM1250 8 7,991 35 10,0 3101119 12SMC100M SM1250 10 9,991 38 12,0 3101120 12SMC120M SM1250 12 11,989 43 14,0 3101121 12SMC140M SM1250 14 13,989 45 16,0 3101122 12SMC160M SM1250 16 15,989 48 18,0 3101123 12SMC180M SM1250 18 17,989 48 20,0 3101124 12SMC200M SM1250 20 19,987 49 22,0 3101125 12SMC220M SM1250 22 21,987 50 25,0 3101126 12SMC250M SM1250 25 24,987 52 Втулка SMC1250 дюймовая (втулка 1 1/4 дюйма с дюймовым отверстием) D1 номер заказа Каталожный номер серия втулок Макс. рабочий диа. втулки, дюймы Мин. рабочий диа. втулки, дюймы L9 1/8 3101105 12SMC0125 SM1250 .1250 .1246 .709 3/16 3101106 12SMC0188 SM1250 .1875 .1871 .984 1/4 3101107 12SMC0250 SM1250 .2500 .2496 1.260 5/16 3101108 12SMC0312 SM1250 .3125 .3121 1.378 3/8 3101109 12SMC0375 SM1250 .3750 .3746 1.496 7/16 3101110 12SMC0438 SM1250 .4375 .4371 1.575 1/2 3101111 12SMC0500 SM1250 .5000 .4996 1.673 9/16 3101112 12SMC0563 SM1250 .5625 .5621 1.752 5/8 3101113 12SMC0625 SM1250 .6250 .6246 1.870 3/4 3101114 12SMC0750 SM1250 .7500 .7495 1.909 7/8 3101115 12SMC0875 SM1250 .8750 .8745 1.949 1 3101116 12SMC1000 SM1250 1.0000 .9995 2.028
