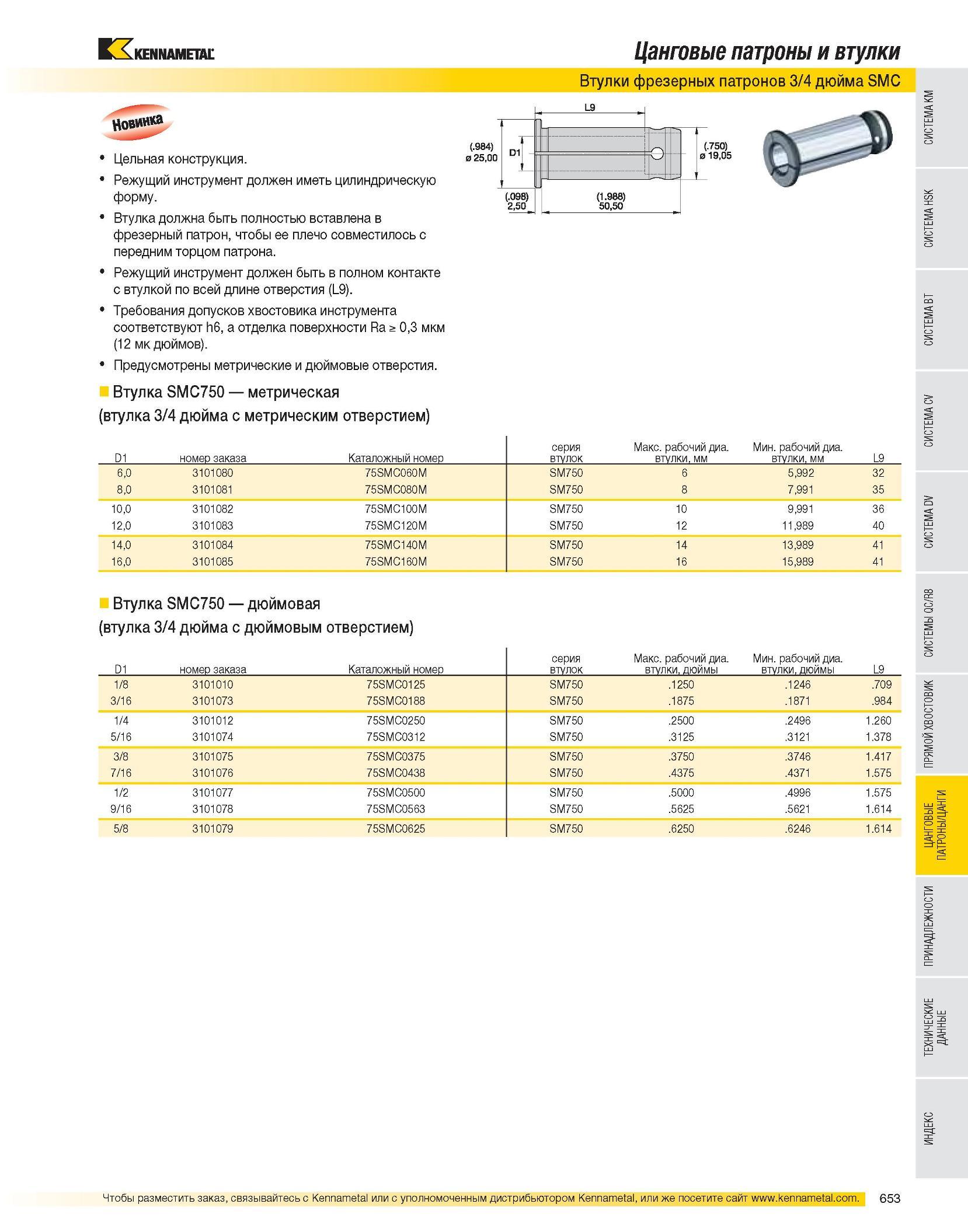

Цанговые патроны и втулки Новинка Цельная конструкция. Режущий инструмент должен иметь цилиндрическую форму. Втулка должна быть полностью вставлена в фрезерный патрон, чтобы ее плечо совместилось с передним торцом патрона. Режущий инструмент должен быть в полном контакте с втулкой по всей длине отверстия (L9). Требования допусков хвостовика инструмента соответствуют h6, а отделка поверхности Ra > 0,3 мкм (12 мк дюймов). Предусмотрены метрические и дюймовые отверстия. Втулка SMC750 метрическая (втулка 3/4 дюйма с метрическим отверстием) D1 номер заказа Каталожный номер серия втулок Макс. рабочий диа. втулки, мм Мин. рабочий диа. втулки, мм L9 6,0 3101080 75SMC060M SM750 6 5,992 32 8,0 3101081 75SMC080M SM750 8 7,991 35 10,0 3101082 75SMC100M SM750 10 9,991 36 12,0 3101083 75SMC120M SM750 12 11,989 40 14,0 3101084 75SMC140M SM750 14 13,989 41 16,0 3101085 75SMC160M SM750 16 15,989 41 Втулка SMC750 дюймовая (втулка 3/4 дюйма с дюймовым отверстием) D1 номер заказа Каталожный номер серия втулок Макс. рабочий диа. втулки, дюймы Мин. рабочий диа. втулки, дюймы L9 1/8 3101010 75SMC0125 SM750 .1250 .1246 .709 3/16 3101073 75SMC0188 SM750 .1875 .1871 .984 1/4 3101012 75SMC0250 SM750 .2500 .2496 1.260 5/16 3101074 75SMC0312 SM750 .3125 .3121 1.378 3/8 3101075 75SMC0375 SM750 .3750 .3746 1.417 7/16 3101076 75SMC0438 SM750 .4375 .4371 1.575 1/2 3101077 75SMC0500 SM750 .5000 .4996 1.575 9/16 3101078 75SMC0563 SM750 .5625 .5621 1.614 5/8 3101079 75SMC0625 SM750 .6250 .6246 1.614
