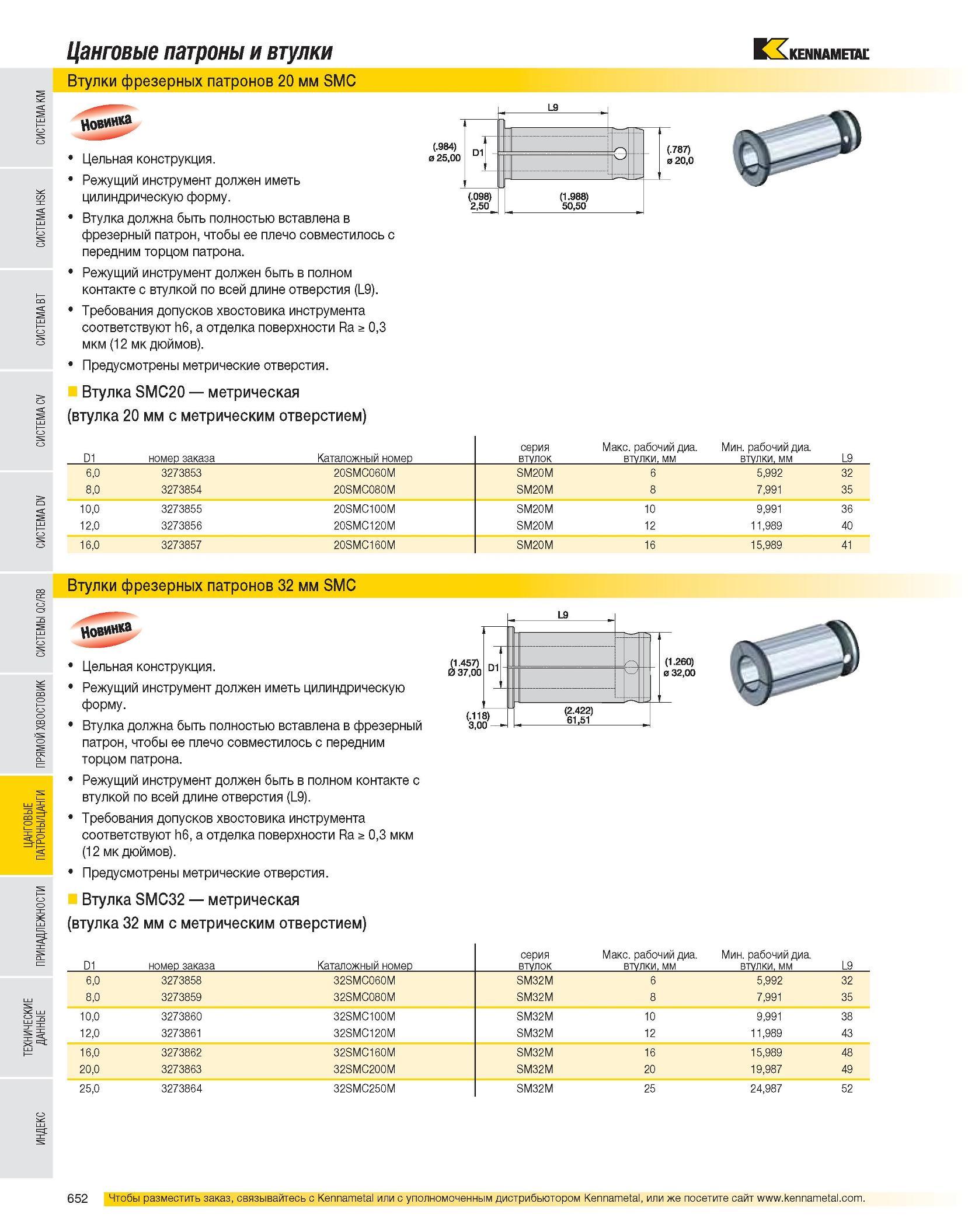

Цанговые патроны и втулки Втулки фрезерных патронов 20 мм SMC Цельная конструкция. Режущий инструмент должен иметь цилиндрическую форму. Втулка должна быть полностью вставлена в фрезерный патрон, чтобы ее плечо совместилось с передним торцом патрона. Режущий инструмент должен быть в полном контакте с втулкой по всей длине отверстия (L9). Требования допусков хвостовика инструмента соответствуют h6, а отделка поверхности Ra > 0,3 мкм (12 мк дюймов). Предусмотрены метрические отверстия. Втулка SMC20 метрическая (втулка 20 мм с метрическим отверстием) D1 номер заказа Каталожный номер серия втулок Макс. рабочий диа. втулки, мм Мин. рабочий диа. втулки, мм L9 6,0 3273853 20SMC060M SM20M 6 5,992 32 8,0 3273854 20SMC080M SM20M 8 7,991 35 10,0 3273855 20SMC100M SM20M 10 9,991 36 12,0 3273856 20SMC120M SM20M 12 11,989 40 16,0 3273857 20SMC160M SM20M 16 15,989 41 Втулки фрезерных патронов 32 мм SMC Цельная конструкция. Режущий инструмент должен иметь цилиндрическую форму. Втулка должна быть полностью вставлена в фрезерный патрон, чтобы ее плечо совместилось с передним торцом патрона. Режущий инструмент должен быть в полном контакте с втулкой по всей длине отверстия (L9). Требования допусков хвостовика инструмента соответствуют h6, а отделка поверхности Ra > 0,3 мкм (12 мк дюймов). Предусмотрены метрические отверстия. Втулка SMC32 метрическая (втулка 32 мм с метрическим отверстием) D1 номер заказа Каталожный номер серия втулок Макс. рабочий диа. втулки, мм Мин. рабочий диа. втулки, мм L9 6,0 3273858 32SMC060M SM32M 6 5,992 32 8,0 3273859 32SMC080M SM32M 8 7,991 35 10,0 3273860 32SMC100M SM32M 10 9,991 38 12,0 3273861 32SMC120M SM32M 12 11,989 43 16,0 3273862 32SMC160M SM32M 16 15,989 48 20,0 3273863 32SMC200M SM32M 20 19,987 49 25,0 3273864 32SMC250M SM32M 25 24,987 52
