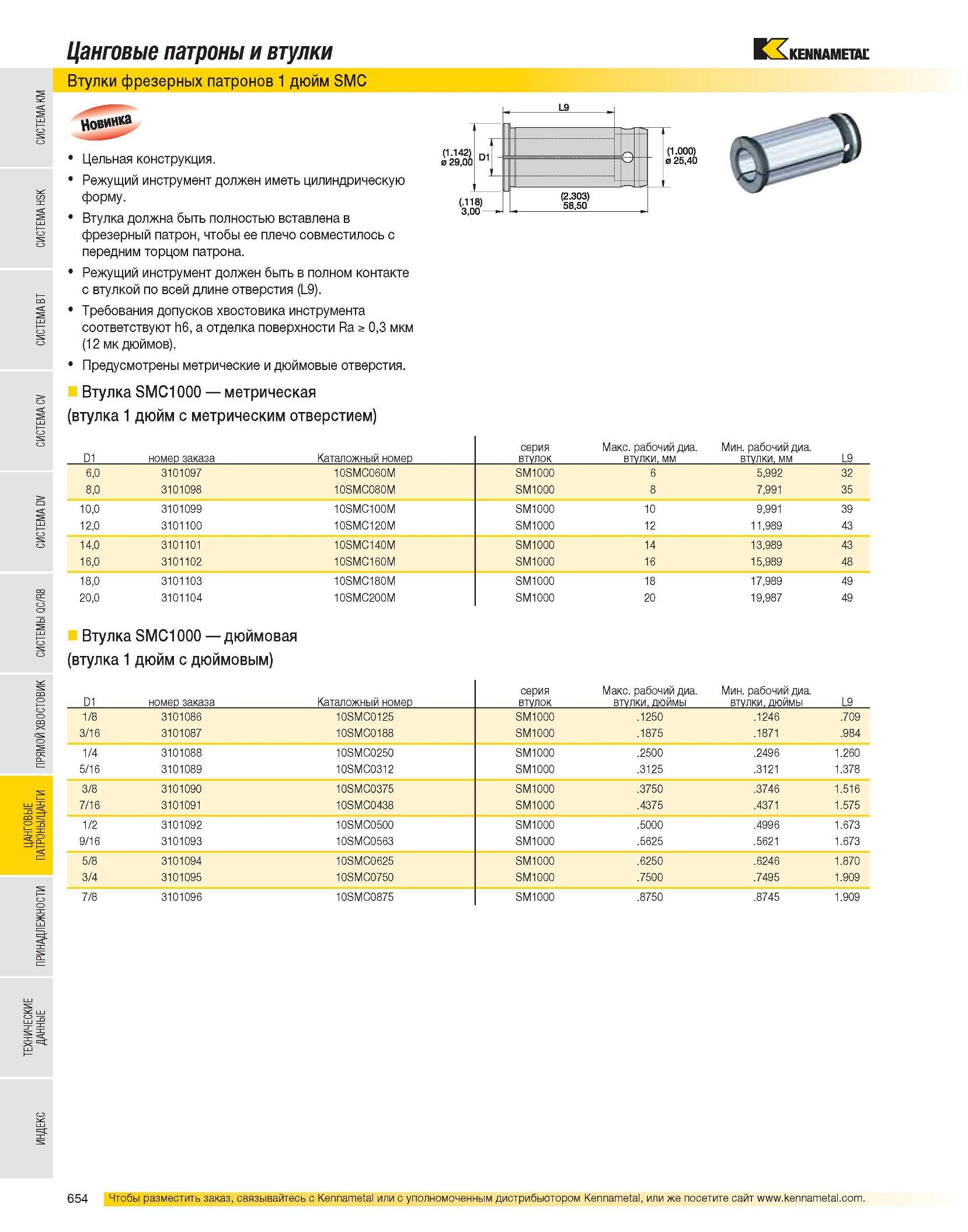

Цанговые патроны и втулки Втулки фрезерных патронов 1 дюйм SMC Цельная конструкция. Режущий инструмент должен иметь цилиндрическую форму. Втулка должна быть полностью вставлена в фрезерный патрон, чтобы ее плечо совместилось с передним торцом патрона. Режущий инструмент должен быть в полном контакте с втулкой по всей длине отверстия (L9). Требования допусков хвостовика инструмента соответствуют h6, а отделка поверхности Ra > 0,3 мкм (12 мк дюймов). Предусмотрены метрические и дюймовые отверстия. Втулка SMC1000 метрическая (втулка 1 дюйм с метрическим отверстием) D1 номер заказа Каталожный номер серия втулок Макс. рабочий диа. втулки, мм Мин. рабочий диа. втулки, мм L9 6,0 3101097 10SMC060M SM1000 6 5,992 32 8,0 3101098 10SMC080M SM1000 8 7,991 35 10,0 3101099 10SMC100M SM1000 10 9,991 39 12,0 3101100 10SMC120M SM1000 12 11,989 43 14,0 3101101 10SMC140M SM1000 14 13,989 43 16,0 3101102 10SMC160M SM1000 16 15,989 48 18,0 3101103 10SMC180M SM1000 18 17,989 49 20,0 3101104 10SMC200M SM1000 20 19,987 49 Втулка SMC1000 дюймовая (втулка 1 дюйм с дюймовым) D1 номер заказа Каталожный номер серия втулок Макс. раоочий диа. втулки, дюймы мин. раоочий диа. втулки, дюймы L9 1/8 3101086 10SMC0125 SM1000 .1250 .1246 .709 3/16 3101087 10SMC0188 SM1000 .1875 .1871 .984 1/4 3101088 10SMC0250 SM1000 .2500 .2496 1.260 5/16 3101089 10SMC0312 SM1000 .3125 .3121 1.378 3/8 3101090 10SMC0375 SM1000 .3750 .3746 1.516 7/16 3101091 10SMC0438 SM1000 .4375 .4371 1.575 1/2 3101092 10SMC0500 SM1000 .5000 .4996 1.673 9/16 3101093 10SMC0563 SM1000 .5625 .5621 1.673 5/8 3101094 10SMC0625 SM1000 .6250 .6246 1.870 3/4 3101095 10SMC0750 SM1000 .7500 .7495 1.909 7/8 3101096 10SMC0875 SM1000 .8750 .8745 1.909
