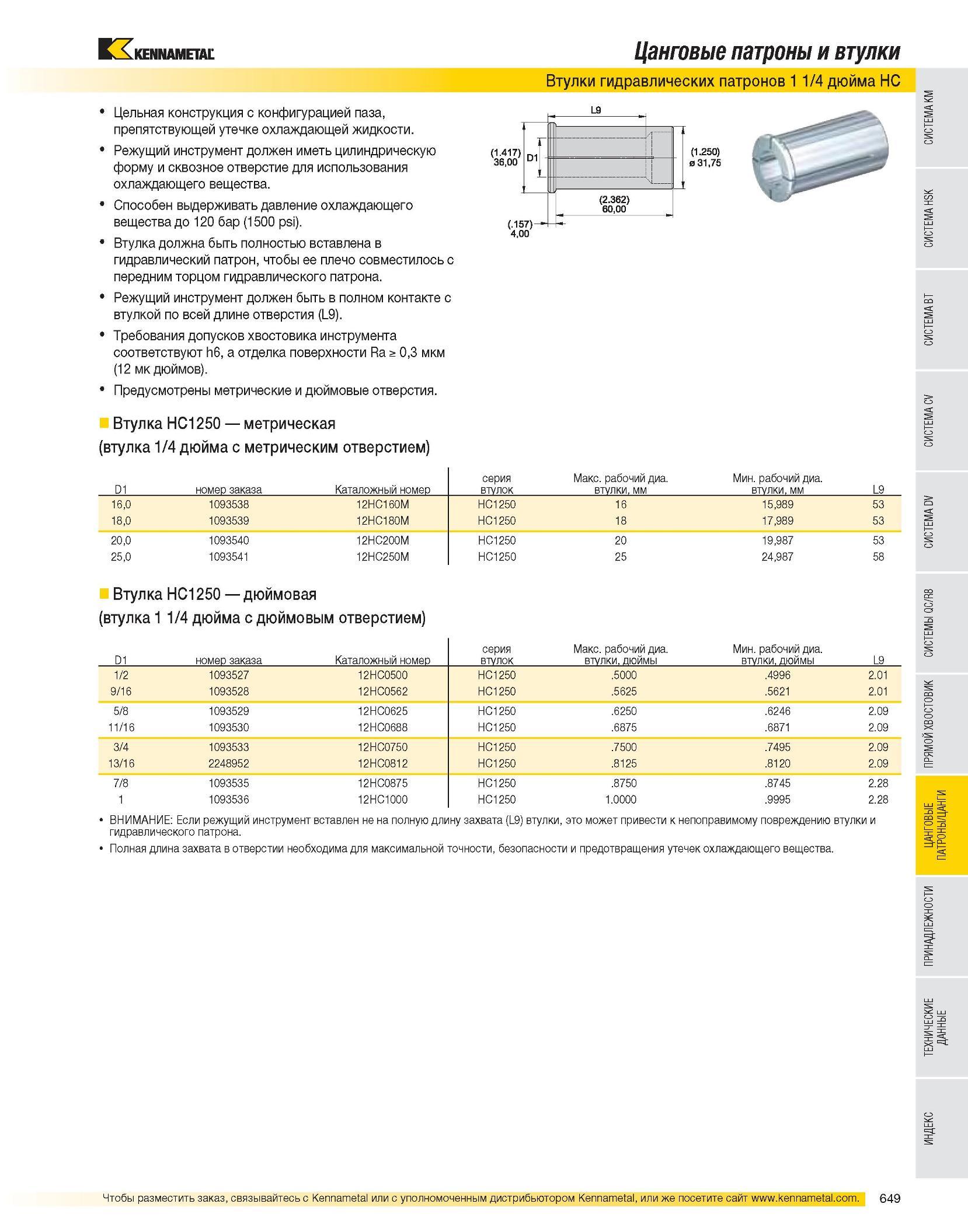

Цельная конструкция с конфигурацией паза, препятствующей утечке охлаждающей жидкости. Режущий инструмент должен иметь цилиндрическую форму и сквозное отверстие для использования охлаждающего вещества. Способен выдерживать давление охлаждающего вещества до 120 бар (1500 psi). Втулка должна быть полностью вставлена в гидравлический патрон, чтобы ее плечо совместилось с передним торцом гидравлического патрона. Режущий инструмент должен быть в полном контакте с втулкой по всей длине отверстия (L9). Требования допусков хвостовика инструмента соответствуют h6, а отделка поверхности Ra > 0,3 мкм (12 мк дюймов). Предусмотрены метрические и дюймовые отверстия. Втулка HC1250 метрическая (втулка 1/4 дюйма с метрическим отверстием) Цанговые патроны и втулки Втулки гидравлических патронов 1 1/4 дюйма HC D1 номер заказа Каталожный номер серия втулок Макс. рабочий диа. втулки, мм Мин. рабочий диа. втулки, мм L9 16,0 1093538 12HC160M HC1250 16 15,989 53 18,0 1093539 12HC180M HC1250 18 17,989 53 20,0 1093540 12HC200M HC1250 20 19,987 53 25,0 1093541 12HC250M HC1250 25 24,987 58 а к л тул В HC1250 дюймовая (втулка 1 1/4 дюйма с дюймовым отверстием) D1 номер заказа Каталожный номер серия втулок Макс. рабочий диа. втулки, дюймы Мин. рабочий диа. втулки, дюймы L9 1/2 1093527 12HC0500 HC1250 .5000 .4996 2.01 9/16 1093528 12HC0562 HC1250 .5625 .5621 2.01 5/8 1093529 12HC0625 HC1250 .6250 .6246 2.09 11/16 1093530 12HC0688 HC1250 .6875 .6871 2.09 3/4 1093533 12HC0750 HC1250 .7500 .7495 2.09 13/16 2248952 12HC0812 HC1250 .8125 .8120 2.09 7/8 1093535 12HC0875 HC1250 .8750 .8745 2.28 1 1093536 12HC1000 HC1250 1.0000 .9995 2.28 ВНИМАНИЕ: Если режущий инструмент вставлен не на полную длину захвата (L9) втулки, это может привести к непоправимому повреждению втулки и гидравлического патрона. Полная длина захвата в отверстии необходима для максимальной точности, безопасности и предотвращения утечек охлаждающего вещества.
