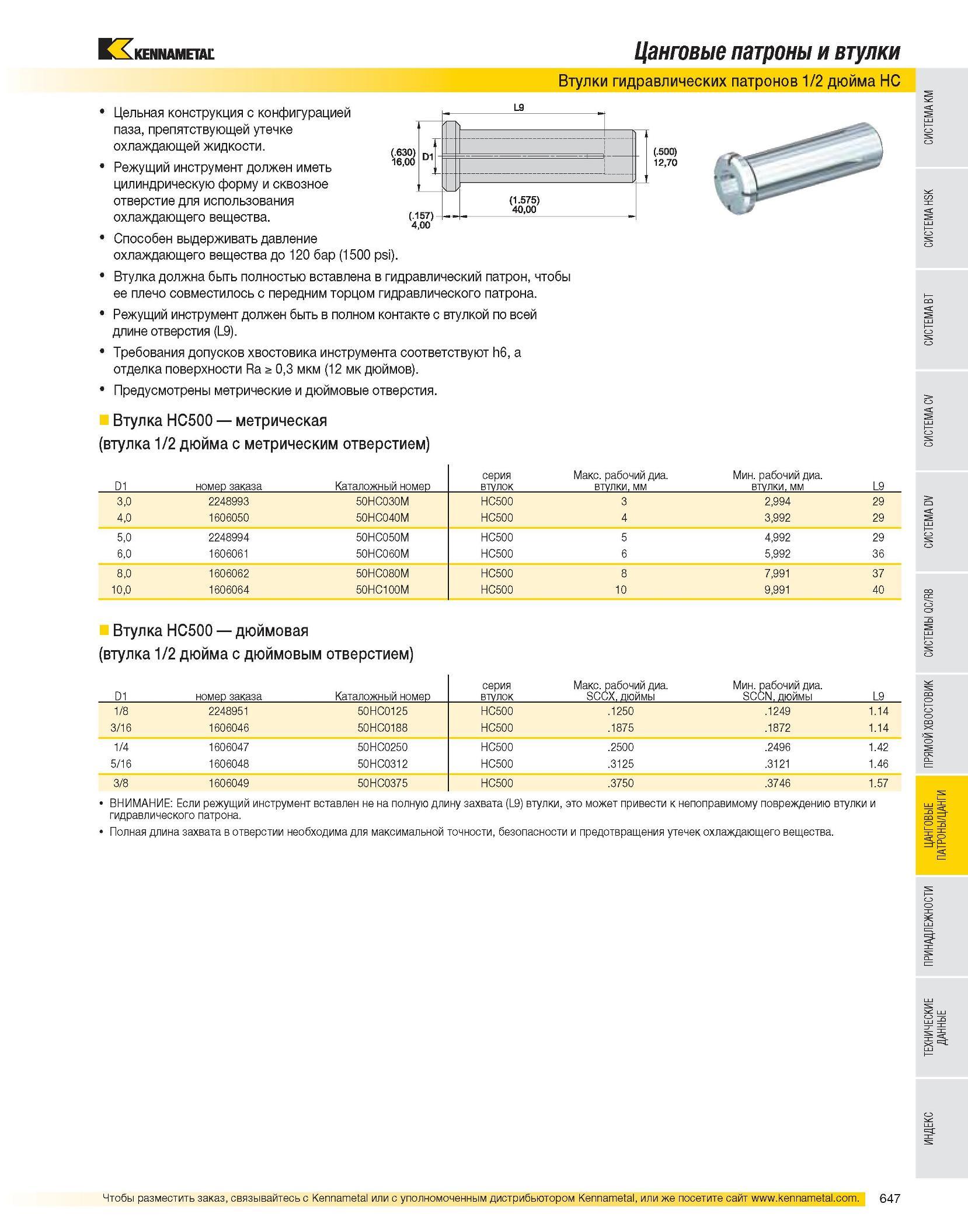

Цанговые патроны и втулки Втулки гидравлических патронов 1/2 дюйма HC Цельная конструкция с конфигурацией паза, препятствующей утечке охлаждающей жидкости. Режущий инструмент должен иметь цилиндрическую форму и сквозное отверстие для использования охлаждающего вещества. Способен выдерживать давление охлаждающего вещества до 120 бар (1500 psi). Втулка должна быть полностью вставлена в гидравлический патрон, чтобы ее плечо совместилось с передним торцом гидравлического патрона. Режущий инструмент должен быть в полном контакте с втулкой по всей длине отверстия (L9). Требования допусков хвостовика инструмента соответствуют h6, а отделка поверхности Ra > 0,3 мкм (12 мк дюймов). Предусмотрены метрические и дюймовые отверстия. Втулка HC500 метрическая (втулка 1/2 дюйма с метрическим отверстием) D1 номер заказа Каталожный номер серия втулок Макс. рабочий диа. втулки, мм Мин. рабочий диа. втулки, мм L9 3,0 2248993 50HC030M HC500 3 2,994 29 4,0 1606050 50HC040M HC500 4 3,992 29 5,0 2248994 50HC050M HC500 5 4,992 29 6,0 1606061 50HC060M HC500 6 5,992 36 8,0 1606062 50HC080M HC500 8 7,991 37 10,0 1606064 50HC100M HC500 10 9,991 40 Втулка HC500 дюймовая (втулка 1/2 дюйма с дюймовым отверстием) D1 номер заказа Каталожный номер серия втулок Макс. рабочий диа. SCCX, дюймы Мин. рабочий диа. SCCN, дюймы L9 1/8 2248951 50HC0125 HC500 .1250 .1249 1.14 3/16 1606046 50HC0188 HC500 .1875 .1872 1.14 1/4 1606047 50HC0250 HC500 .2500 .2496 1.42 5/16 1606048 50HC0312 HC500 .3125 .3121 1.46 3/8 1606049 50HC0375 HC500 .3750 .3746 1.57 ВНИМАНИЕ: Если режущий инструмент вставлен не на полную длину захвата (L9) втулки, это может привести к непоправимому повреждению втулки и гидравлического патрона. Полная длина захвата в отверстии необходима для максимальной точности, безопасности и предотвращения утечек охлаждающего вещества.
