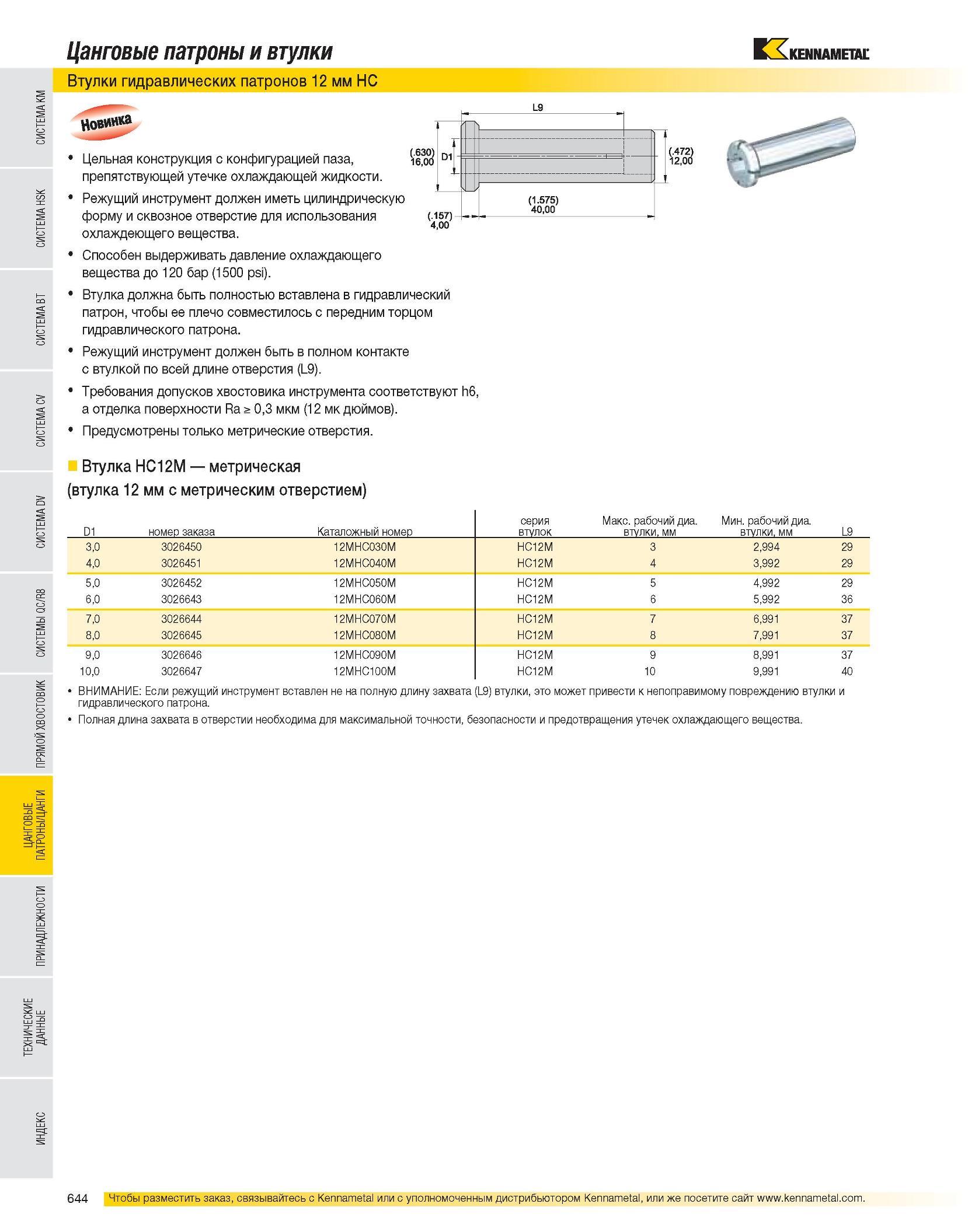

Цанговые патроны и втулки Втулки гидравлических патронов 12 мм HC Цельная конструкция с конфигурацией паза, препятствующей утечке охлаждающей жидкости. Режущий инструмент должен иметь цилиндрическую форму и сквозное отверстие для использования охлаждеющего вещества. Способен выдерживать давление охлаждающего вещества до 120 бар (1500 psi). Втулка должна быть полностью вставлена в гидравлический патрон, чтобы ее плечо совместилось с передним торцом гидравлического патрона. Режущий инструмент должен быть в полном контакте с втулкой по всей длине отверстия (L9). Требования допусков хвостовика инструмента соответствуют h6, а отделка поверхности Ra > 0,3 мкм (12 мк дюймов). Предусмотрены только метрические отверстия. Втулка HC12M метрическая (втулка 12 мм с метрическим отверстием) D1 номер заказа Каталожный номер серия втулок Макс. рабочий диа. втулки, мм Мин. рабочий диа. втулки, мм L9 3,0 3026450 12MHC030M HC12M 3 2,994 29 4,0 3026451 12MHC040M HC12M 4 3,992 29 5,0 3026452 12MHC050M HC12M 5 4,992 29 6,0 3026643 12MHC060M HC12M 6 5,992 36 7,0 3026644 12MHC070M HC12M 7 6,991 37 8,0 3026645 12MHC080M HC12M 8 7,991 37 9,0 3026646 12MHC090M HC12M 9 8,991 37 10,0 3026647 12MHC100M HC12M 10 9,991 40 ВНИМАНИЕ: Если режущий инструмент вставлен не на полную длину захвата (L9) втулки, это может привести к непоправимому повреждению втулки и гидравлического патрона. Полная длина захвата в отверстии необходима для максимальной точности, безопасности и предотвращения утечек охлаждающего вещества.
