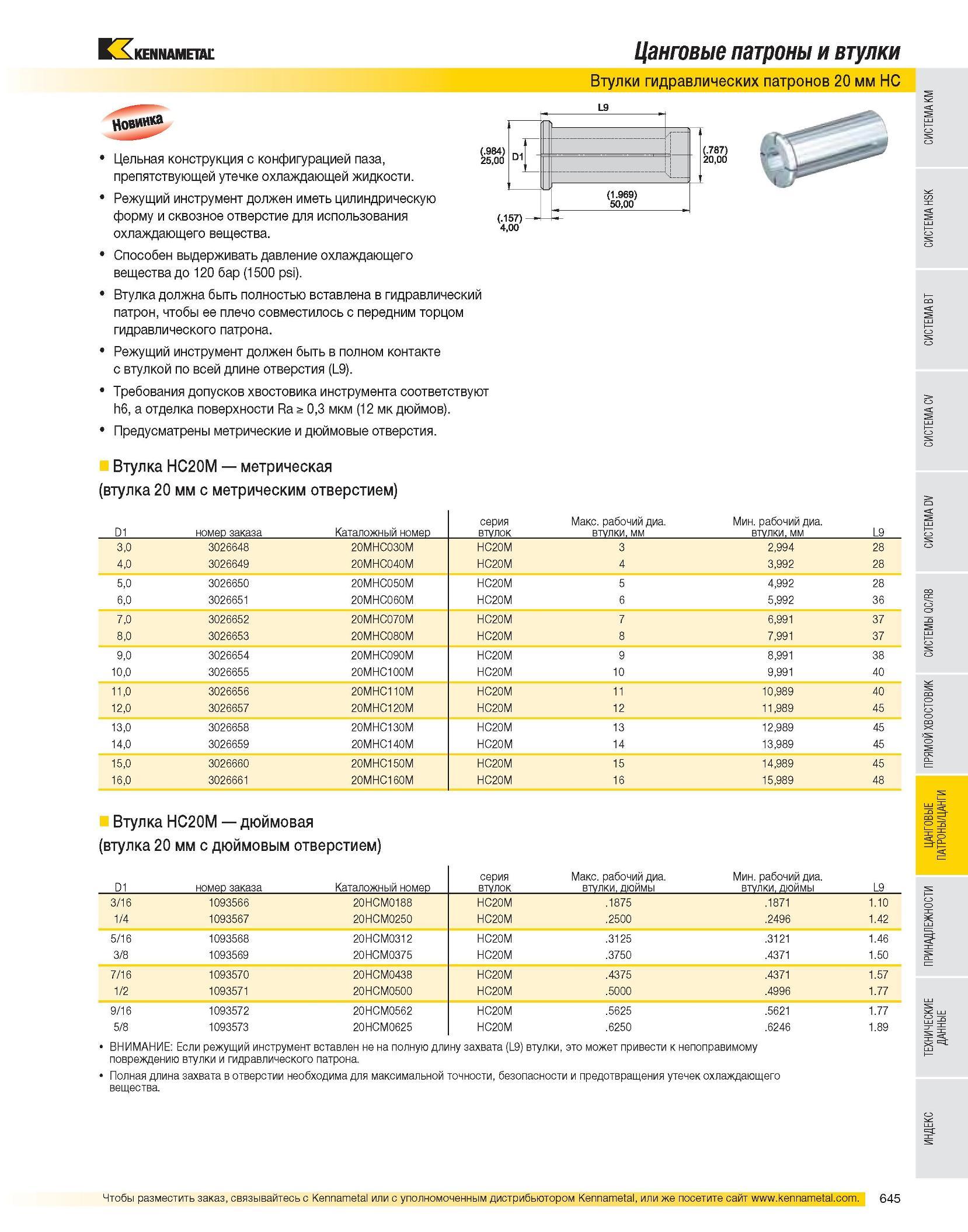

Цанговые патроны и втулки Втулки гидравлических патронов 20 мм HC Цельная конструкция с конфигурацией паза, препятствующей утечке охлаждающей жидкости. Режущий инструмент должен иметь цилиндрическую форму и сквозное отверстие для использования охлаждающего вещества. Способен выдерживать давление охлаждающего вещества до 120 бар (1500 psi). Втулка должна быть полностью вставлена в гидравлический патрон, чтобы ее плечо совместилось с передним торцом гидравлического патрона. Режущий инструмент должен быть в полном контакте с втулкой по всей длине отверстия (L9). Требования допусков хвостовика инструмента соответствуют h6, а отделка поверхности Ra > 0,3 мкм (12 мк дюймов). Предусматрены метрические и дюймовые отверстия. Втулка HC20M метрическая (втулка 20 мм с метрическим отверстием) D1 номер заказа Каталожный номер серия втулок Макс. рабочий диа. втулки, мм Мин. рабочий диа. втулки, мм L9 3,0 3026648 20MHC030M HC20M 3 2,994 28 4,0 3026649 20MHC040M HC20M 4 3,992 28 5,0 3026650 20MHC050M HC20M 5 4,992 28 6,0 3026651 20MHC060M HC20M 6 5,992 36 7,0 3026652 20MHC070M HC20M 7 6,991 37 8,0 3026653 20MHC080M HC20M 8 7,991 37 9,0 3026654 20MHC090M HC20M 9 8,991 38 10,0 3026655 20MHC100M HC20M 10 9,991 40 11,0 3026656 20MHC110M HC20M 11 10,989 40 12,0 3026657 20MHC120M HC20M 12 11,989 45 13,0 3026658 20MHC130M HC20M 13 12,989 45 14,0 3026659 20MHC140M HC20M 14 13,989 45 15,0 3026660 20MHC150M HC20M 15 14,989 45 16,0 3026661 20MHC160M HC20M 16 15,989 48 Втулка HC20M дюймовая (втулка 20 мм с дюймовым отверстием) D1 номер заказа Каталожный номер серия втулок Макс. рабочий диа. втулки, дюймы Мин. рабочий диа. втулки, дюймы L9 3/16 1093566 20HCM0188 HC20M .1875 .1871 1.10 1/4 1093567 20HCM0250 HC20M .2500 .2496 1.42 5/16 1093568 20HCM0312 HC20M .3125 .3121 1.46 3/8 1093569 20HCM0375 HC20M .3750 .4371 1.50 7/16 1093570 20HCM0438 HC20M .4375 .4371 1.57 1/2 1093571 20HCM0500 HC20M .5000 .4996 1.77 9/16 1093572 20HCM0562 HC20M .5625 .5621 1.77 5/8 1093573 20HCM0625 HC20M .6250 .6246 1.89 ВНИМАНИЕ: Если режущий инструмент вставлен не на полную длину захвата (L9) втулки, это может привести к непоправимому повреждению втулки и гидравлического патрона. Полная длина захвата в отверстии необходима для максимальной точности, безопасности и предотвращения утечек охлаждающего вещества.
